Immergas MINI EOLO 28 3 E [3/32] Установщик

1-1

1-2

УСТАНОВЩИК

ПОЛЬЗОВАТЕЛЯТЕХНИК

3 - RU

УСТАНОВКА

БОЙЛЕРА

1.1 УКАЗАНИЯ ПО ТЕХНИКЕ

БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ.

Бойлер Mini Eolo 28 3 E был разработан как

настенная установка; должны использоваться

для обогрева помещений и производства

горячей сантехнической воды для домашних

и подобных целей. При установке на

стену,

стена должна быть гладкой, на ней

должны отсутствовать выемки и углубления

преграждающие доступ к нижней панели.

Данный бойлер не был разработан для

установки на фундамент или пол (Илл. 1-1).

При различных типах монтажа, использу-

ются различные типы бойлера, в частности:

- Бойлер типа B

22 без всасывающих патруб-

ков и с верхним защитным кожухом.

- При установке бойлера типа C использу-

ются концентрические трубы, или другие

типы переходников, предусмотренные для

бойлеров с камерой сгорания для всасыва-

ния воздуха и вывода выхлопного газа.

Только профессионально-квалифицированный

гидравлик уполномочен устанавливать газовые

аппараты Immergas. Установка должна

быть произведена согласно предписаниям

нормативных требований, действующего

законодательства согласно местным

техническим нормативным требованиям

и согласно основным указаниям техники.

Установка бойлера Mini Eolo 28 3 Е при

оснащении СНГ, должна соответствовать

нормам для газа, имеющего плотность,

превышающую плотность воздуха

(напоминаем в показательным порядке, но

не в обязательном, что запрещена установка

систем с вышеуказанным газам в помещения,

уровень пола которых, ниже внешнего среднего

деревенского значения). Перед установкой

аппарата необходимо проверить, что данный

аппарат доставлен в целостном виде; если это

не так, необходимо немедленно обратиться к

поставщику. Детали упаковки (скобы, гвозди,

пластиковые пакеты, вспененный полиэстер, и

т.д.) не должны быть оставлены рядом с детьми,

так как являются источниками опасности. В

том случае, если аппарат размещается внутри

шкаф или между двумя шкафами, должно быть

достаточно пространства для нормального

техобслуживания; рекомендуется оставлять

не менее 3 см между кожухом бойлера и

вертикальными панелями шкафа. Над бойлером

должно быть оставлено пространство для

позволения техобслуживания гидравлических

соединений и системы вывода выхлопных

газов.

Вблизи аппарата не должен находиться

никакой легковоспламеняющийся предмет

(бумага, тряпки, пластика, полистирол и т.д.).

Рекомендуется не устанавливать под

бойлером домашние электрические

приборы, так как они могут понести ущерб,

в случае приведения в действие защитного

клапана (если он предусмотрительно не

подключён к сточной воронке), или в случае

утечки гидравлических переходников; в

противном случае, изготовитель не несёт

ответственности, в случае урона, нанесённого

электрическим приборам.

В случае неполадок, поломок или не нала-

женного функционирования, аппарат должен

быть отключён, а также необходимо вызвать

квалифицированного техника (например, тех-

ника Авторизированного Сервисного центра

Immergas, который обладает специализиро-

ванной технической подготовкой, и оригиналь-

ными запчастями). Не проводить никаких не

уполномоченных вмешательств или попыток

ремонтных работ. Несоблюдение вышеуказан-

ных правил лежит на личной ответственности

и прерывает гарантию оборудования.

• Нормы установки: настоящий бойлер мо-

жет быть установлен во внешнем, частично

защищённым помещении. Под частично

защищённым помещением, подразумева-

ется такое помещение, в котором бойлер

не подвергнут прямому воздействию и

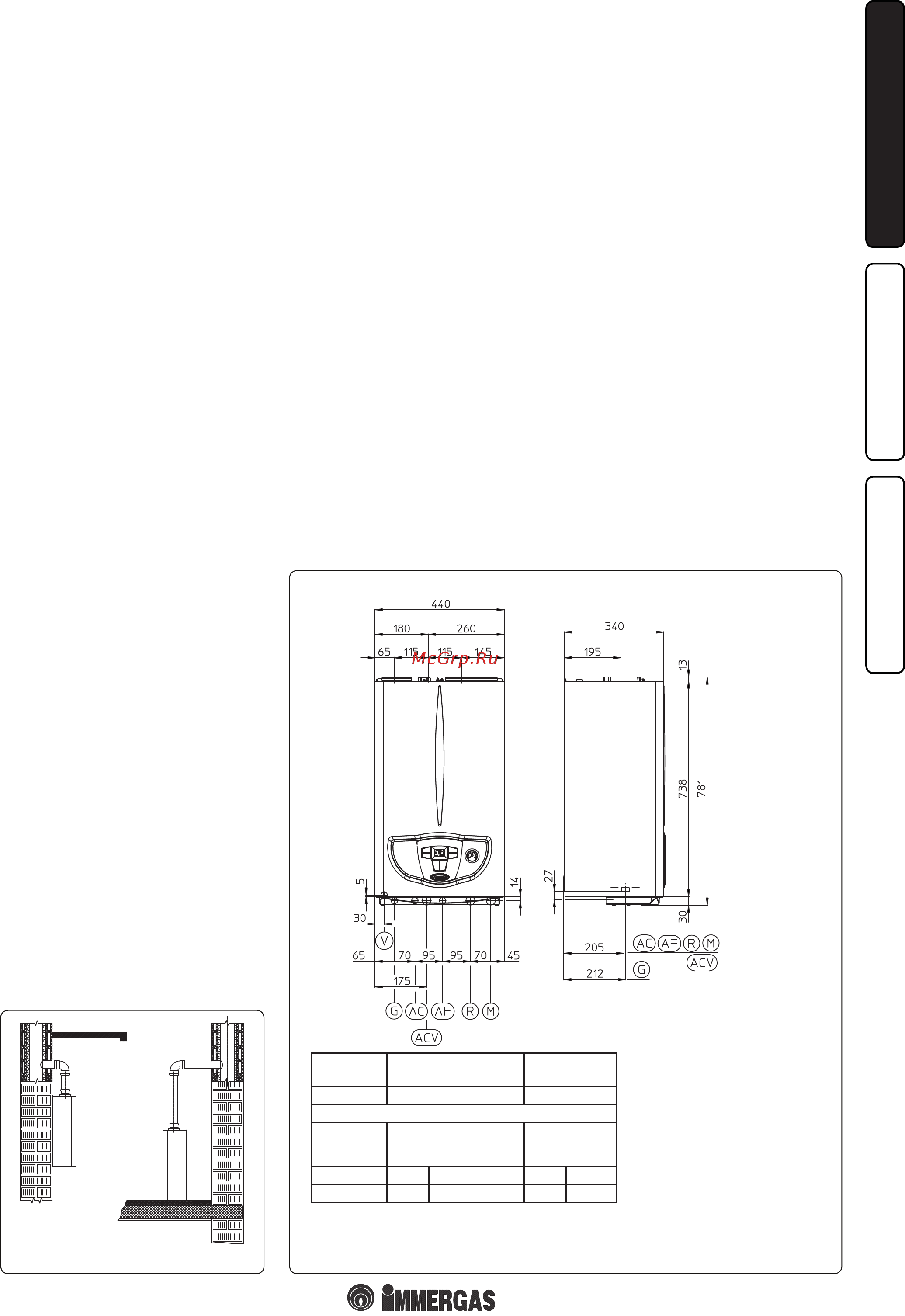

1.2 ОСНОВНЫЕ РАЗМЕРЫ.

прониканию атмосферных явлений (дождь,

снег, град и т.д.)

Внимание: Установка бойлера на стену, долж-Установка бойлера на стену, долж-

на гарантировать его надёжную поддержку и

эффективность.

Пробки (входящие в серийное оснащение), в

том случае если в наличие имеются опорная

скоба или шаблон крепления, поставленные

вместе с бойлером, используются только для

установки бойлера на стену; могут гаранти-

ровать должную опору только в том случае,

если правильно введены (согласно правилам

хорошей техники) на стену, состоящую из

полных или полуполных кирпичей. В том

случае, если стена сооружена из дырчатых

блоков или кирпичей, простенок с ограни-

ченной статичностью, или с любой другой

не указанной в документации кладкой,

необходимо произвести предварительную

статическую проверку опорной системы.

Примечание: болты для пробок с

шестиугольными головками в блистерной

упаковке, предназначены только для

фиксирования скобы на стену.

Бойлеры данного типа служат для нагрева

воды при атмосферном давлении до темпе-

ратуры, меньшей точки кипения.

Должны быть подключены к соответствую-

щей системе отопления их производитель-

ности и мощности.

Условные обозначения:

G - Подача газа

AC - Выход горячей

сантехнической воды

ACV - Вход ГВС комплект

солнечного клапана

(Факультативно)

AF - Вход сантехнической воды

R - Возврат из отопительной

системы

M - Подача в отопительную

систему

V - Подключение к

электрической сети

Примечание: блок подключения

(факультативно)

Высота

(мм)

Ширина (мм)

Глубина

(мм)

781 440 340

ПОДКЛЮЧЕНИЯ К ИНЖЕНЕРНЫМ СЕТЯМ

ГА З

САНТЕХНИЧЕСКАЯ

ВОДА

УСТАНОВКА

GAC AF RM

3/4” 1/2” 1/2” 3/4” 3/4”

ДA HET
