1-13
1-121-11
1-14
1-15
УСТАНОВЩИК
ПОЛЬЗОВАТЕЛЯТЕХНИК
7 - RU

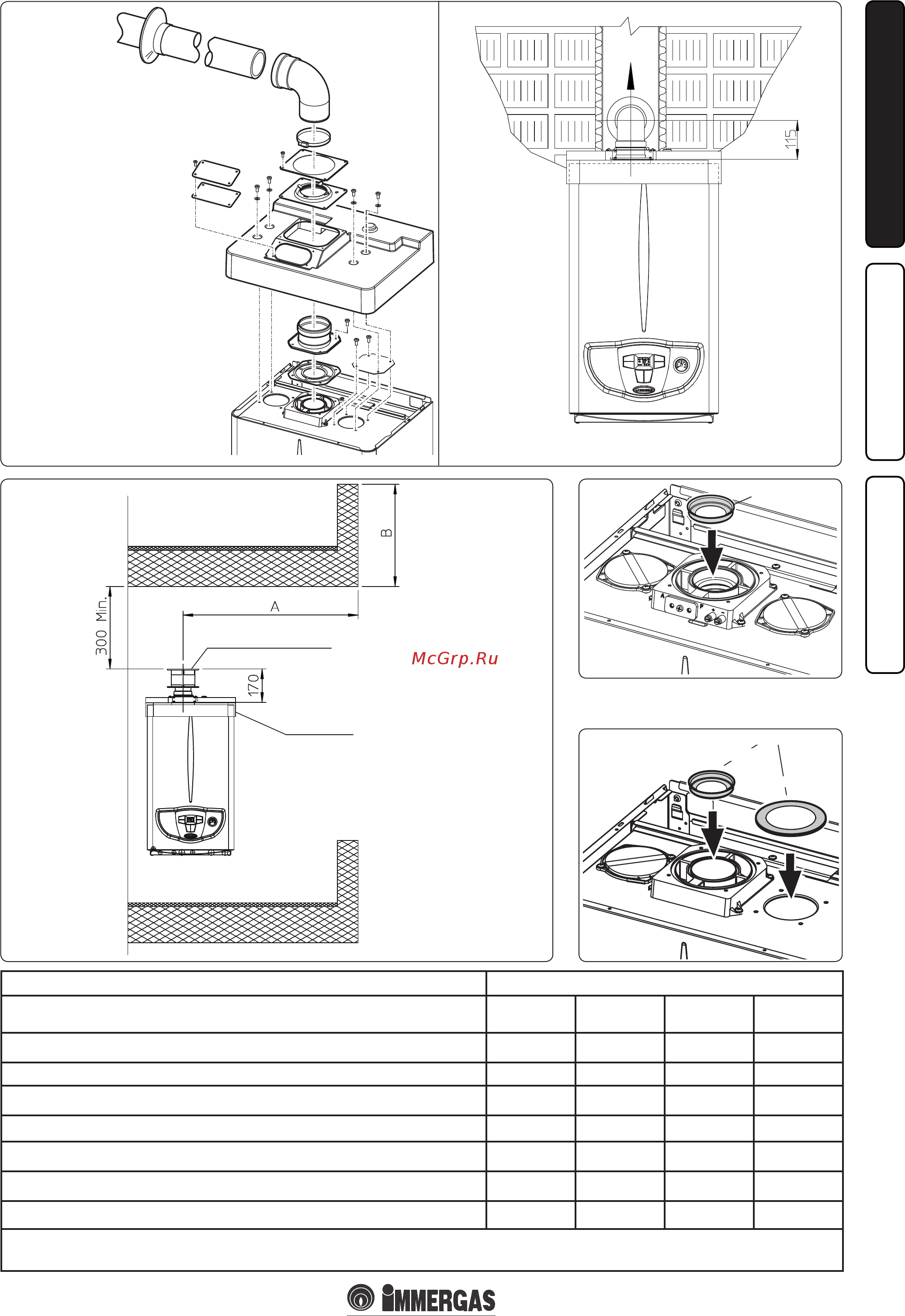

Комплект защитного кожуха
включает в себя:
N° 1 Термоформованный
защитный кожух
N° 1 Пластинка блокирования
сальников
N° 1 Сальник
N° 1 Хомутик
затягивающий
сальник
N° 1 Пластинка закрывающая
всасывающее отверстие
Выводной комплект включает
в себя:
N° 1 Сальник
N° 1 Выхлопной фланец Ø 80
N° 1 Изгиб 90° Ø 80
N° 1 Выхлопная труба Ø 80
N° 1 Шайба
Диафрагма
Вид установки
(длина канала в метрах)
Ø 38 Ø 40 Ø 42,5 БЕЗ
Концентрический горизонтальный комплект Ø 60/100
От 0 до 0,5 От 0,5 до 1,5 - От 1,5 до 3,0
Концентрический вертикальный комплект Ø 60/100
От 0 до 2,2 От 2,2 до 3,7 - От 3,7 до 4,7
Концентрический горизонтальный комплект Ø 80/125
От 0 до 0,5 От 0,5 до 4,6 - От 4,6 до 7,4
Концентрический вертикальный комплект Ø 80/125
От 0 до 5,4 От 5,4 до 9,5 - От 9,5 до 12,2
Вертикальный комплект сепаратора Ø 80 без изгибов
* От 0 до 20 * От 20 до 40 ** От 0 до 22 ** От 22 до 33
Горизонтальный комплект сепаратора Ø 80 с двумя комплектами
* От 0 до 16 * От 16 до 35 ** От 0 до 17 ** От 17 до 28
Комплект прямого всасывания и дымоудаления Ø 80 в конфигурации B
22
От 0 до 0,5 - От 0,5 до 15 -
* Настоящие значения максимальной длины учитываются на всасывании с 1 метром трубы дымоудаления.
**
Настоящие значения максимальной длины учитываются на дымоудаление с 1 метром трубы на всасывании и 1 диафрагмой Ø 47 на отверстии всасывания.
ВЕРТИКАЛЬНЫЙ ВЫВОДНОЙ
КОМПЛЕКТ ДЛЯ ПРЯМОГО ВЫБРОСА
КОМПЛЕКТ ЗАЩИТНОГО
КОЖУХА ВСАСЫВАНИЯ
ДИАФРАГМА
ДИАФРАГМА
Дымоудаление
Всасывание
