Immergas MINI EOLO 28 3 E [12/32] Установщик

C82

1-30

1-31

C82

1-29

УСТАНОВЩИК

ПОЛЬЗОВАТЕЛЯТЕХНИК

12 - RU

• Насадки удлинители для комплекта сепара-

тора Ø 80/80. Максимальная прямолинейная

протяжённость (без изгибов) в вертикальном

направлении, которая используется для труб

дымохода и вытяжки. при Ø80 равняется 40

метрам на всасывании и 1м на дымоудале-

нии. Настоящая полная длина соответствует

фактору сопротивления равному 100. Ис-

пользуемая полная длина, получаемая при

складывании длин труб Ø 80 всасывания

и дымоудаления, может достигнуть мак-

симальных величин, приведённых далее в

таблице. Если необходимо использовать ком-

плектующие или смешанные компоненты

(например, переход от сепаратора Ø 80/80 на

концентрическую трубу), можно рассчитать

максимально достижимое протяжение, ис-

пользуя фактор сопротивления для каждого

компонента или его эквивалентную длину.

Сумма настоящих факторов сопротивления

не должна превышать 100.

• Потеря температуры в дымовых каналах.

Во избежание проблем конденсирования

выхлопных газов на выхлопной трубе Ø 80,

вызванное охлаждением через стенки, не-

обходимо ограничить длину нормальной вы-

хлопной трубы до 5 метров (Илл. 1-28). Если

необходимо покрыть большие расстояния,

необходимо использовать изолированные

трубы Ø 80 (смотреть главу комплекта изо-

лированного сепаратора Ø 80/80).

Примечание: время установки дымохода Ø

80 , необходимо устанавливать через каждые

3 метра монтажный хомутик с клинышком.

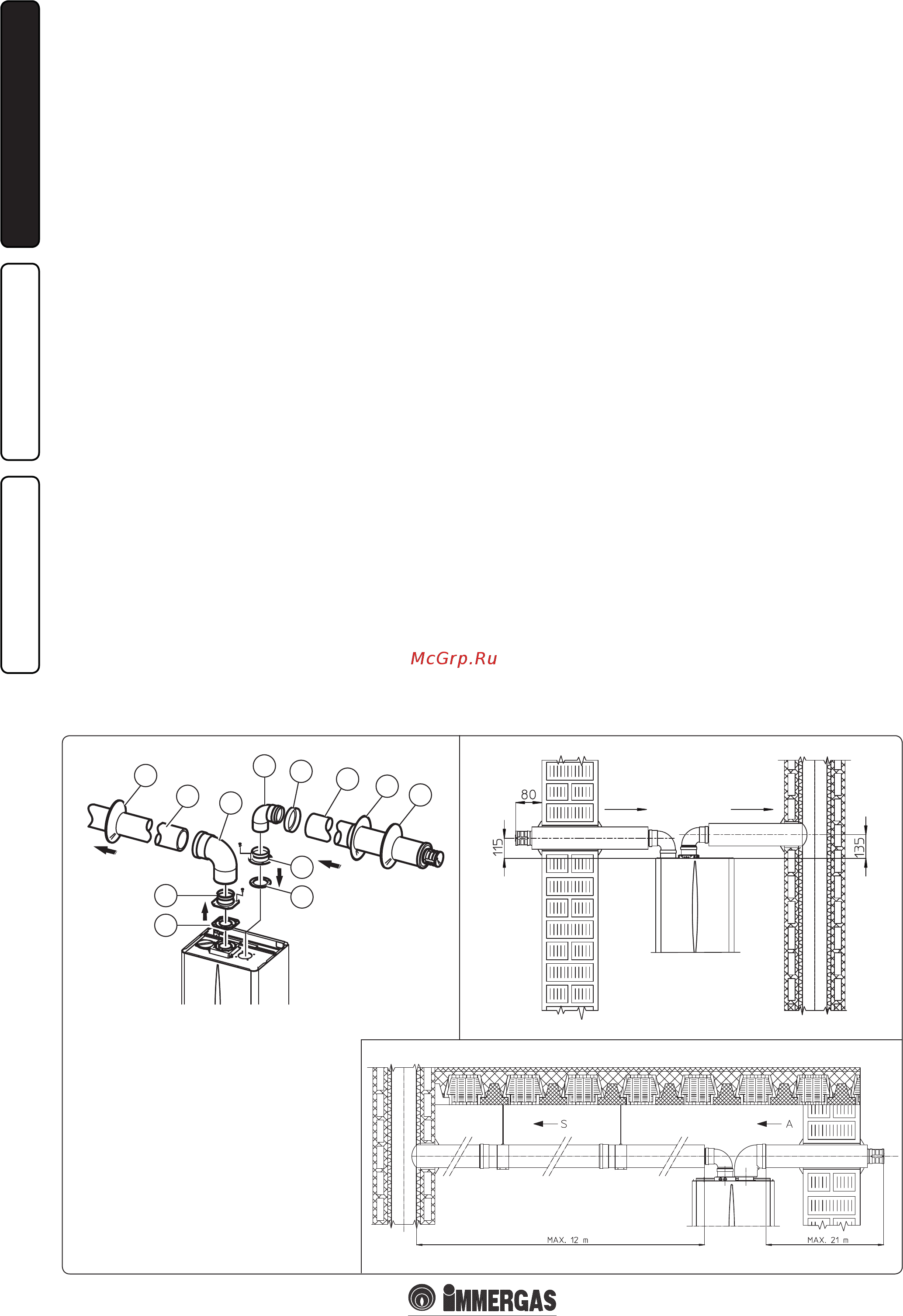

Изолированный комплект сепаратора

Ø80/80. Установка комплекта (Илл. 1-29):

установить фланец (4) на центральном отвер-

стии бойлера, вставляя сальник (1) и завинтить

болтами с шестиугольной шляпкой и плоским

наконечником, входящими в комплект. Снять

плоский фланец с бокового отверстия относи-

тельно центрального (по необходимости) и за-

менить его на фланец (3) устанавливая сальник

(2) уже установленный на бойлере и закрутить

саморежущими винтами, входящими в осна-

щение. Установить и провести заглушку (6)

на изгиб (5) с гладкой стороны («папа»), за-

тем закрепить изгибы (5) с гладкой стороной

(«папа») в горловину фланца (3). Подсоединить

изгиб (11) гладкой стороной («папа») в горло-

вину («мама») фланца (4). Установить вывод

всасывания (7) с гладкой стороны («папа»), в

горловину изгиба (5) до упора, убедиться, что

установлены шайбы (8 и 9), которые обеспе-

чивают правильную установку между трубой

и стеной, затем закрепить заглушку (6) на вы-

ходе (7). Подсоединить выхлопную трубу (10) с

гладкой стороны («папа»), в горловину изгиба

(11) до упора, убедиться, что уже установлена

шайба (8), которая обеспечивает правильную

установку между трубой и дымоходом.

•

Соединение сцеплением труб насадок и колен.

Для установки насадок методом сцепления

на другие элементы выхлопной системы, не-

обходимо произвести следующие операции:

подсоединить концентрическую трубу или

концентрическое колено с гладкой стороны

(«папа») в горловину («мама») (с уплотните-

лем кромкой) на предварительно установлен-

ный элемент до упора, при этом достигается

соединение элементов, входящих в состав

комплекта, и необходимое уплотнение.

•

Изолирование комплекта сепаратора. При на-

личии проблем конденсирования выхлопных

газов на канала дымоудаления или на внешней

поверхности труб всасывания, Immergas по

заказу предоставляет изолированные трубы

всасывания и дымоудаления. Изолирование

может быть необходимым на выхлопной тру-

бе, по причине большой потери температуры

дыма во время прохождения. Изолирование

может быть необходимым на выхлопной

трубе, так как входящий воздух (если доста-

точно холодный) может понизить температуры

внешний поверхности трубы до точки росы

воздуха помещения, в которой находиться. На

иллюстрациях (Илл. 1-30 и 1-31) приведены

различные применения изолированных труб.

Изолированные трубы состоят из концен-

трической трубы с внутренним диаметром

80 и с внешним диаметром 125 с воздушной

прослойкой. Технически невозможно уста-

новить у изолированных колена Ø 80, так

как этого не позволяют габаритные размеры.

Возможна установка одного изолированного

колена, выбирая канал всасывания или

дымоудаления. Если изолированно колено

всасывания, необходимо установить фланец

колена до упора на фланец дымоудаления,

таким образом, устанавливаются на одну

высоту выходы всасывания и дымоудаления.

• Потеря температуры в изолированных дымо-

вых каналах. Во избежание проблем конденси-

рования выхлопных газов на изолированной

выхлопной трубе Ø 80, вызванное охлаждени-

ем через стенки, необходимо ограничить длину

нормальной выхлопной трубы до 12 метров. На

иллюстрации (Илл. 1-31) приведён типичный

случай изолирования, канал всасывания

короткий и канал дымоудаления длинный

(свыше 5 м). Изолирован весь канал всасы-

вания во избежание конденсации влажного

воздуха помещения, в котором находиться

бойлер соприкасаясь с охлаждённой трубой,

воздуха, поступающего снаружи. Изолирован

весь канал дымоудаления, за исключением ко-

лена на выходе с раздвоителя, для уменьшения

потерь тепла канала, избегая, таким образом,

формирования конденсата дымов.

Примечание: во время установки дымохода,

необходимо устанавливать через каждые 2

метра монтажный хомутик с клинышком.

В комплект входят:

1 - Выводной сальник (1)

1 - Герметичный уплотнитель фланца (2)

1 - Гнездовой фланец всасывания (3)

1 - Гнездовой фланец дымоудаления (4)

1 - Изгиб 90° Ø 80 (5)

1 - Заглушка трубы (6)

1 - Изолированный вывод всасывания Ø 80 (7)

N°2 - Внутренние белые шайбы (8)

1 - Внутренняя серая шайба (9)

1 - Изолированная выхлопная труба Ø 80 (10)

1 - Изгиб 90° концентрический Ø 80/125 (11)
