УСТАНОВЩИК
ПОЛЬЗОВАТЕЛЯТЕХНИК
8 - RU

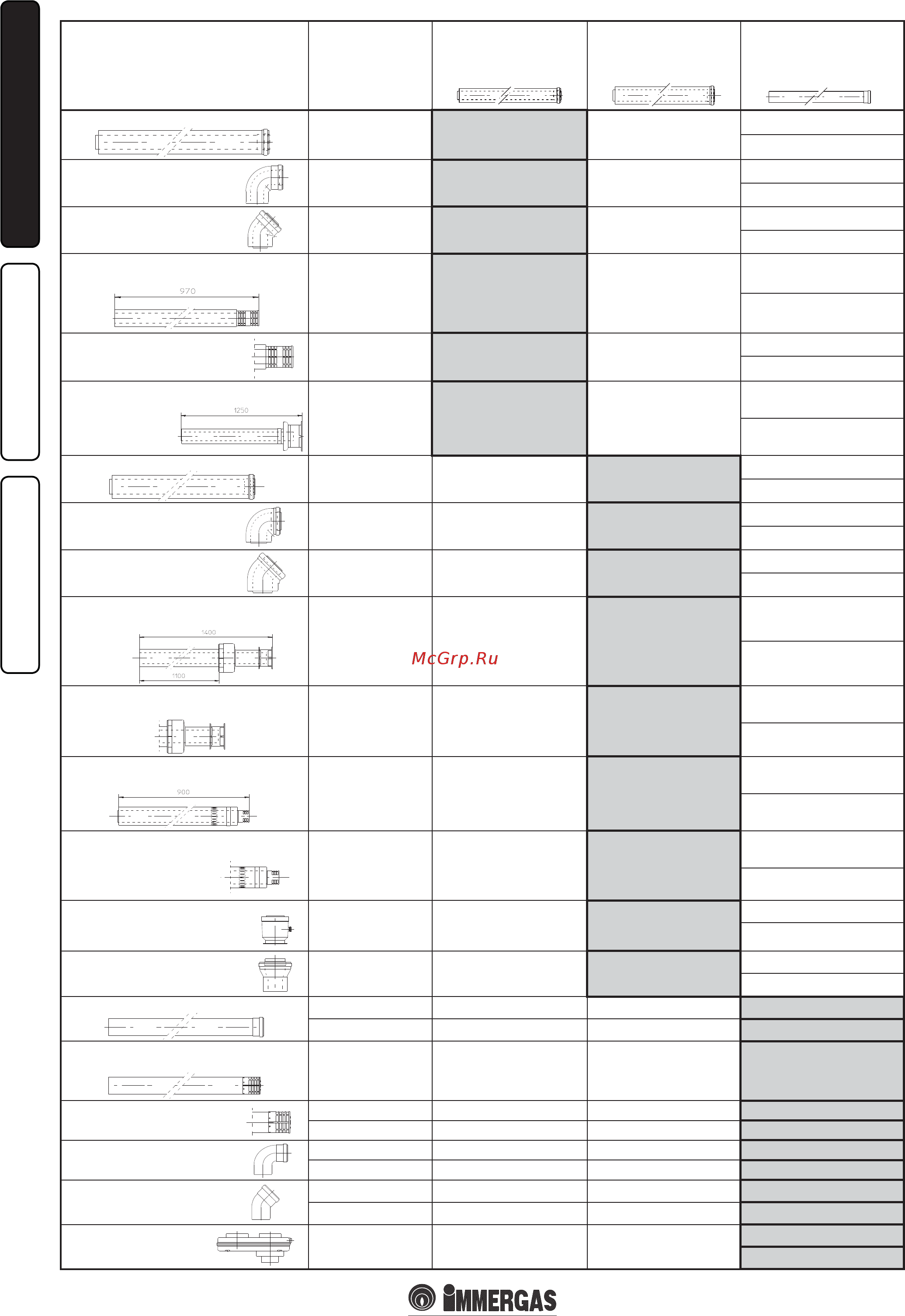

Таблицы факторов сопротивления и эквивалентных длин.
ТИП ДЫМОХОДА
Фактор
Сопротивления
(R)
эквивалентная в
метрах концентрической
трубе
Ø 60/100
эквивалентная в
метрах концентрической
трубе
Ø 80/125
Длина
эквивалентная
в метрах трубе
Ø 80
Концентрическая труба Ø 60/100 м 1
Всасывание и
Дымоудаление 16,5
1 м 2,8 м
Всасывание 7,1 м
Дымоудаление 5,5 м
Изгиб 90° концентрический
Ø 60/100
Всасывание и
Дымоудаление 21
1,3 м 3,5 м
Всасывание 9,1 м
Дымоудаление 7,0 м
Изгиб 45° концентрический
Ø 60/100
Всасывание и
Дымоудаление 16,5
1 м 2,8 м
Всасывание 7,1 м
Дымоудаление 5,5 м
Вывод с концентрическим горизонтальным
всасыванием/дымоудалением Ø 60/100
Всасывание и
Дымоудаление 46
2,8 м 7,6 м
Всасывание 20 м
Дымоудаление 15 м
Вывод концентрического
горизонтального всасывания/
дымоудаления Ø 60/100
Всасывание и
Дымоудаление 32
1,9 м 5,3 м
Всасывание 14 м
Дымоудаление 10,6 м
Вывод концентрического вертикального
всасывания/дымоудаления
Ø 60/100
Всасывание и
Дымоудаление 41,7
2,5 м 7 м
Всасывание 18 м
Дымоудаление 14
Концентрическая труба Ø 80/125 м 1
Всасывание и
Дымоудаление 6
0,4 м 1,0 м
Всасывание 2,6 м
Дымоудаление 2,0 м
Изгиб 90° концентрический
Ø 80/125
Всасывание и
Дымоудаление 7,5
0,5 м 1,3 м
Всасывание 3,3 м
Дымоудаление 2,5 м
Изгиб 45° концентрический
Ø 80/125
Всасывание и
Дымоудаление 6
0,4 м 1,0 м
Всасывание 2,6 м
Дымоудаление 2,0 м
Вывод с концентрическим вертикальным
всасыванием/дымоудалением Ø 80/125
Всасывание и
Дымоудаление 33
2,0 м 5,5 м
Всасывание 14,3 м
Дымоудаление 11,0 м
Вывод концентрического вертикального
всасывания/дымоудаления Ø 80/125
Всасывание и
Дымоудаление 26,5
1,6 м 4,4 м
Всасывание 11,5 м
Дымоудаление 8,8 м
Вывод с концентрическим горизонтальным
всасыванием/дымоудалением Ø 80/125
Всасывание и
Дымоудаление 39
2,3 м 6,5 м
Всасывание 16,9 м
Дымоудаление 13 м
Вывод концентрического
горизонтального всасывания/
дымоудаления Ø 80/125
Всасывание и
Дымоудаление 34
2,0 м 5,6 м
Всасывание 14,8 м
Дымоудаление 11,3 м
Концентрический переходник
с Ø 60/100 на Ø 80/125 со сбором
конденсата
Всасывание и
Дымоудаление 13
0,8 м 2,2 м
Всасывание 5,6 м
Дымоудаление 4,3 м
Концентрический переходник
с Ø 60/100 на Ø 80/125
Всасывание и
Дымоудаление 2
0,1 м 0,3 м
Всасывание 0,8 м
Дымоудаление 0,6 м
Труба Ø 80 м 1 (с изоляцией и без изоляции)
Всасывание 2,3 0,1 м 0,4 м Всасывание 1,0 м
Дымоудаление 3 0,2 м 0,5 м Дымоудаление 1,0 м
Вывод с всасыванием Ø 80 м 1
(с изоляцией и без изоляции)
Всасывание 5 0,3 м 0,8 м Всасывание 2,2 м
Вывод с всасыванием Ø80
Вывод с дымоудалением Ø 80
Всасывание 3 0,2 м 0,5 м Всасывание 1,3 м
Дымоудаление 2,5 0,1 м 0,4 м Дымоудаление 0,8 м
Изгиб 90° Ø 80
Всасывание 5 0,3 м 0,8 м Всасывание 2,2 м
Дымоудаление 6,5 0,4 м 1,1 м Дымоудаление 2,1 м
Изгиб 45° Ø 80
Всасывание 3 0,2 м 0,5 м Всасывание 1,3 м
Дымоудаление 4 0,2 м 0,6 м Дымоудаление 1,3 м
Раздвоенная параллель
Ø 80 от Ø 60/100 до Ø 80/80
Всасывание и
Дымоудаление 8,8
0,5 м 1,5 м
Всасывание 3,8 м
Дымоудаление 2,9 м
