Immergas MINI EOLO 28 3 E [9/32] Установщик

C12

1-16

C12

1-17

1-19

1-20

1-18

УСТАНОВЩИК

ПОЛЬЗОВАТЕЛЯТЕХНИК

9 - RU

1.9 УСТАНОВКА ВО ВНУТРЕННЕЕ

ПОМЕЩЕНИЕ.

• Конфигурация типа С с герметичной

камерой и с форсированной вытяжкой.

Горизонтальный комплект всасывания/

дымоудаления Ø60/100. Установка комплекта

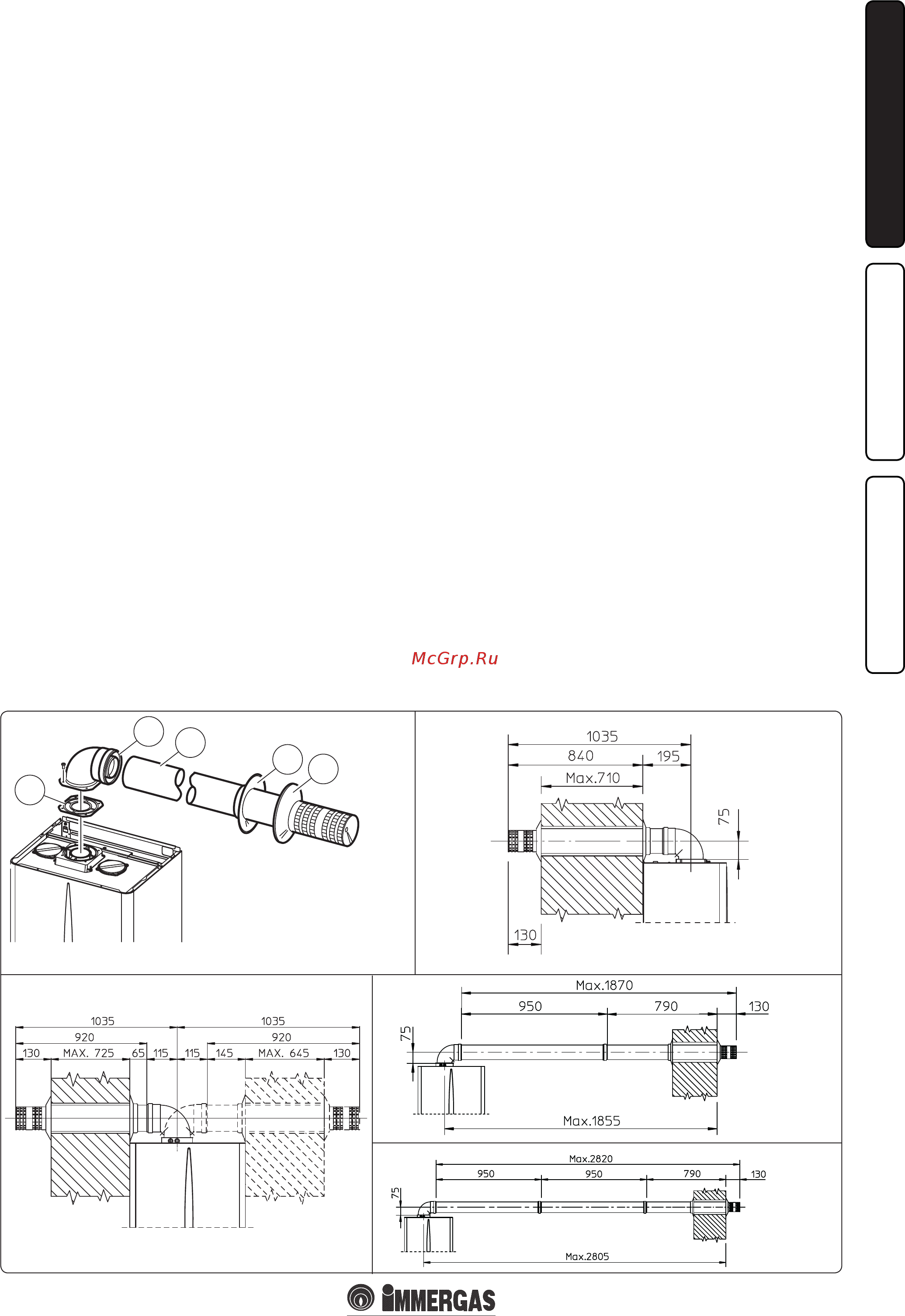

(Илл. 1-16): установить изгиб с фланцем

(2) на центральном отверстии бойлера,

вставляя сальник (1) и завинтить болтами,

входящим в комплект. Подсоединить выход

(3) с гладкой стороны («папа»), в горловину

(«мама») (с сальником с кромкой) изгиба

(2) до установки в фальц, проверяя, что

подсоединили соответствующую шайбу,

таким образом, достигается соединение

элементов, входящих в состав комплекта, и

необходимое уплотнение.

Примечание: если бойлер должен быть

установлен в зонах, которые могут достигнуть

низких температур, в наличие имеется

комплект против замерзания, который

может быть установлен как альтернатива

стандартному.

•

Соединение сцеплением труб или насадок

и концентрических колен Ø60/100. Для

установки насадок методом сцепления на

другие элементы выхлопной системы, не-

обходимо произвести следующие операции:

подсоединить концентрическую трубу или

концентрическое колено с гладкой стороны

(«папа») в горловину («мама») (с уплотните-

лем кромкой) на предварительно установлен-

ный элемент до упора, при этом достигается

соединение элементов, входящих в состав

комплекта, и необходимое уплотнение.

Горизонтальный комплект Ø 60/100 всасыва-

ния/дымоудаления может быть установлен на

задний, правый боковой, левый боковой или

передний выход.

• Подключение с задним выходом (Илл. 1-17).

Длина трубы 970мм, позволяет пересечение

стены с максимальной толщиной 710 мм.

Чаще всего необходимо укоротить выход. Вы-

числить величину, складывая следующие зна-

чения: Толщина стены + внутренний выступ +

внешний выступ. Минимальные необходимые

выступы приведены на иллюстрации.

•

Применение с боковыми выступами

(Илл.1-18); Используя только горизонтальный

комплект всасывания/дымоудаление без спе-

циальных удлинителей, позволяет пересечение

через стену толщиною 725 мм с левым боковым

выходом и 645 с правым боковым выходом.

•

Удлинители для горизонтального комплек-

та. Горизонтальный комплект всасывания/

дымоудаления Ø 60/100 может быть удлинен

до максимального значения 3000 мм включая

решётчатый выход и не учитывая концентри-

ческий выходной изгиб. Данная конфигура-

ция соответствует фактору сопротивления

равному 100. В этих случаях необходимо

подать запрос на соответствующие насадки.

Соединение с 1 удлинителем (Илл. 1-19). Мак-

симальное расстояние между вертикальной

осью бойлера и внешней стеною 1855 мм.

Соединение с 2 удлинителями (Илл. 1-20). Мак-

симальное расстояние между вертикальной

осью бойлера и внешней стеною 2805 мм.

Горизонтальный комплект всасывания/

дымоудаления Ø 80/125. Установка комплек-

та (Илл. 1-21): установить изгиб с фланцем (2)

на центральном отверстии бойлера, вставляя

сальник (1) и завинтить болтами, входящим в

комплект. Подсоединить переходник (3) глад-

кой стороной («папа»), в горловину изгиба (2)

(с уплотнителем с кромкой) до установки в

фальц. Подсоединить концентрический вы-

ход Ø 80/125 (4) с гладкой стороны («папа»),

в горловину переходника («мама») (3) (с

уплотнителями с кромкой) до установки в

фальц, проверяя, что подсоединили соответ-

ствующую шайбу, таким образом, достигает-

ся соединение элементов, входящих в состав

комплекта, и необходимое уплотнение.

•

Соединение сцеплением насадок и концентри-

ческих колен Ø 80/125. Для установки насадок

сцеплением с другими элементами системы

вывода дымов, необходимо действовать сле-

дующим образом: подсоединить концентри-

ческую трубу или концентрическое колено с

гладкой стороны («папа») в горловину («мама»)

(с уплотнителем кромкой) на предварительно

установленный элемент до упора, при этом

достигается соединение элементов, входящих

в состав комплекта, и необходимое уплотнение.

Внимание: когда необходимо укоротить

выхлопную трубу и/или концентрическую

насадку удлинитель, необходимо иметь в

виду что внутренний дымоход, должен всегда

на 5 мм выступать относительно внешнего.

Обычно, горизонтальный комплект Ø 80/125 вса-

сывания/дымоудаления используется, когда необ-

ходимо достичь длинных протяжений, комплект Ø

80/125 может быть установлен на задний, правый

боковой, левый боковой или передний выход.

•

Удлинители для горизонтального комплекта.

Горизонтальный комплект всасывания/дымоу-

даления Ø80/125 может быть продольно удлинен

до максимального значения 7300 мм включая

решётчатый выход и не учитывая концентри-

ческий выходной изгиб бойлера и переходник

Ø 60/100 на Ø 80/125 (Илл. 1-22). Данная конфи-

гурация соответствует фактору сопротивления

равному 100. В этих случаях необходимо подать

запрос на соответствующие насадки.

В комплект входят:

1 - Уплотнитель (1)

1 - Концентрический изгиб 90° (2)

1 - Концентрическая труба

всас./дымоудвления Ø 60/100 (3)

1 - Внутренняя белая шайба (4)

1 - Внутренняя серая шайба (5)

Immergas MINI EOLO 28 3 E [9/32] Установщик
