C82
1-25
C42
C52
1-26
1-28
C82
1-27
4
6
5
1
3
2
7
8
5
9
7
A
S
УСТАНОВЩИК
ПОЛЬЗОВАТЕЛЯТЕХНИК
11 - RU

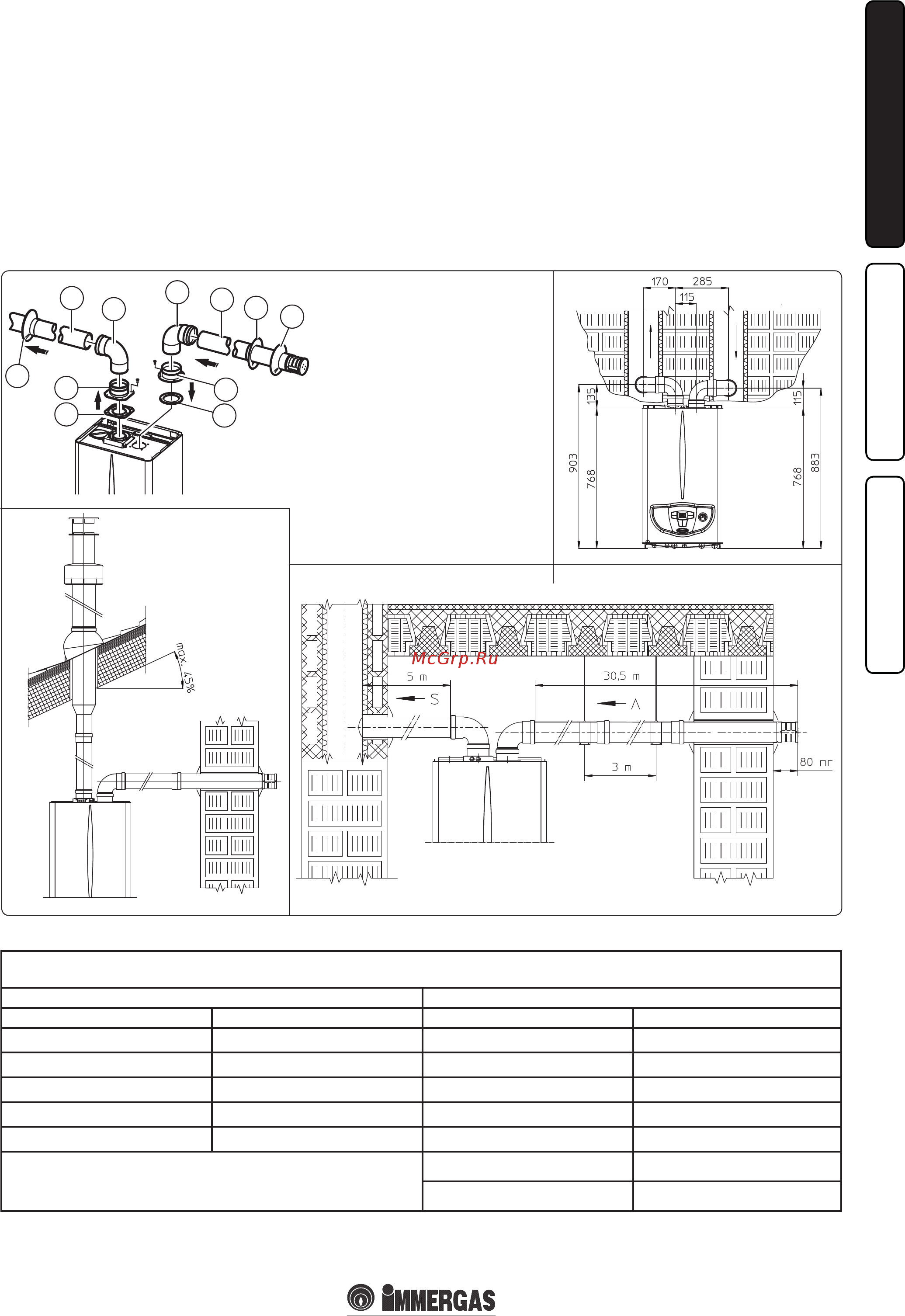

• Установка комплекта (Илл. 1-25): устано-
вить фланец (4) на центральном отверстии
бойлера, вставляя сальник (1) и завинтить
болтами с шестиугольной шляпкой и
плоским наконечником, входящими в ком-
плект. Снять плоский фланец с бокового
отверстия относительно центрального (по
необходимости) и заменить его на фланец
(3) устанавливая сальник (2) уже установ-
ленный на бойлере и закрутить саморежу-
щими винтами, входящими в оснащение.
Подсоединить изгибы (5) гладкой стороной
(«папа») в горловину («мама») фланцев (3
и 4). Подсоединить вывод всасывания (6)
гладкой стороной («папа»), в горловину
(«мама») изгиба (5) до упора, проверяя, что
внутренние и внешние шайбы уже установ-
лены. Подсоединить концентрическую трубу
(9) с гладкой стороны («папа»), в горловину
(«мама») (5) до установки в фальц, проверяя,
что подсоединили соответствующую шайбу,
таким образом, достигается соединение
элементов, входящих в состав комплекта, и
необходимое уплотнение.
Соединение сцеплением насадок удлинителей
и коленей. Для того чтобы установить насадки
удлинители с помощью сцепления на другие
элементы выхлопной системы, необходимо
провести следующие операции: подсоединить
трубу или колено с гладкой стороны («папа»)
в горловину («мама») (с уплотнителем с
кромкой) на предварительно установленный
элемент до упора, при этом достигается
соединение элементов, входящих в состав
комплекта, и необходимое уплотнение.
Габаритные размеры установки. На иллюстра-
ции 1-26 указанны минимальные размеры
для сепаратора для установки комплекта
сепаратора Ø 80/80 в ограниченных условиях.
• На иллюстрации 1-27 приведена конфигу-
рация с вертикальным дымоудалением и
горизонтальным всасыванием.
В комплект входят:
1 - Выводной сальник (1)
1 - Гнездовой фланец всасывания (3)
1 - Герметичный уплотнитель фланца (2)
1 - Гнездовой фланец дымоудаления (4)
N°2 - Изгибы 90° Ø 80 (5)
1 - Вывод всасывания Ø 80 (6)
N°2 - Внутренние белые шайбы (7)
1 - Внутренняя серая шайба (8)
1 - Выхлопная труба Ø 80 (9)
Максимальные используемые длины
(включая решётчатый вывод всасывания и два изгиба на 90°)
НЕ ИЗОЛИРОВАННЫЙ КАНАЛ ИЗОЛИРОВАННЫЙ КАНАЛ
Слив (метры) Всасывание (метры) Слив (метры) Всасывание (метры)
1 36,0* 6 29,5*
2 34,5* 7 28,0*
3 33,0* 8 26,5*
4 32,0* 9 25,5*
5 30,5* 10 24,0*
* Труба всасывания может быть увеличена до 2,5 метров, если удалить
изгиб дымоудаления, на 2 метра, если удаляется изгиб всасывания,
4,5метра, удаляя оба изгиба.
11 22,5*
12 21,5*
Внимание: Если установка оборудования требует распространение дымохода системы дымоудаления, что превышает рекомендуемые 12 м,
необходимо обратить внимание на возможность образования конденсата, который может образовываться внутри воздуховода и использовать
дымоход компании Immergas “Serie Blu” (Синяя серия) типа выхлопной трубы или другой дымоход с равнозначными характеристиками.
