Immergas MINI EOLO 28 3 E [15/32] Установщик
![Immergas MINI EOLO 28 3 E [15/32] Установщик](/views2/1405570/page15/bgf.png)
1- 33
УСТАНОВЩИК
ПОЛЬЗОВАТЕЛЯТЕХНИК
15 - RU

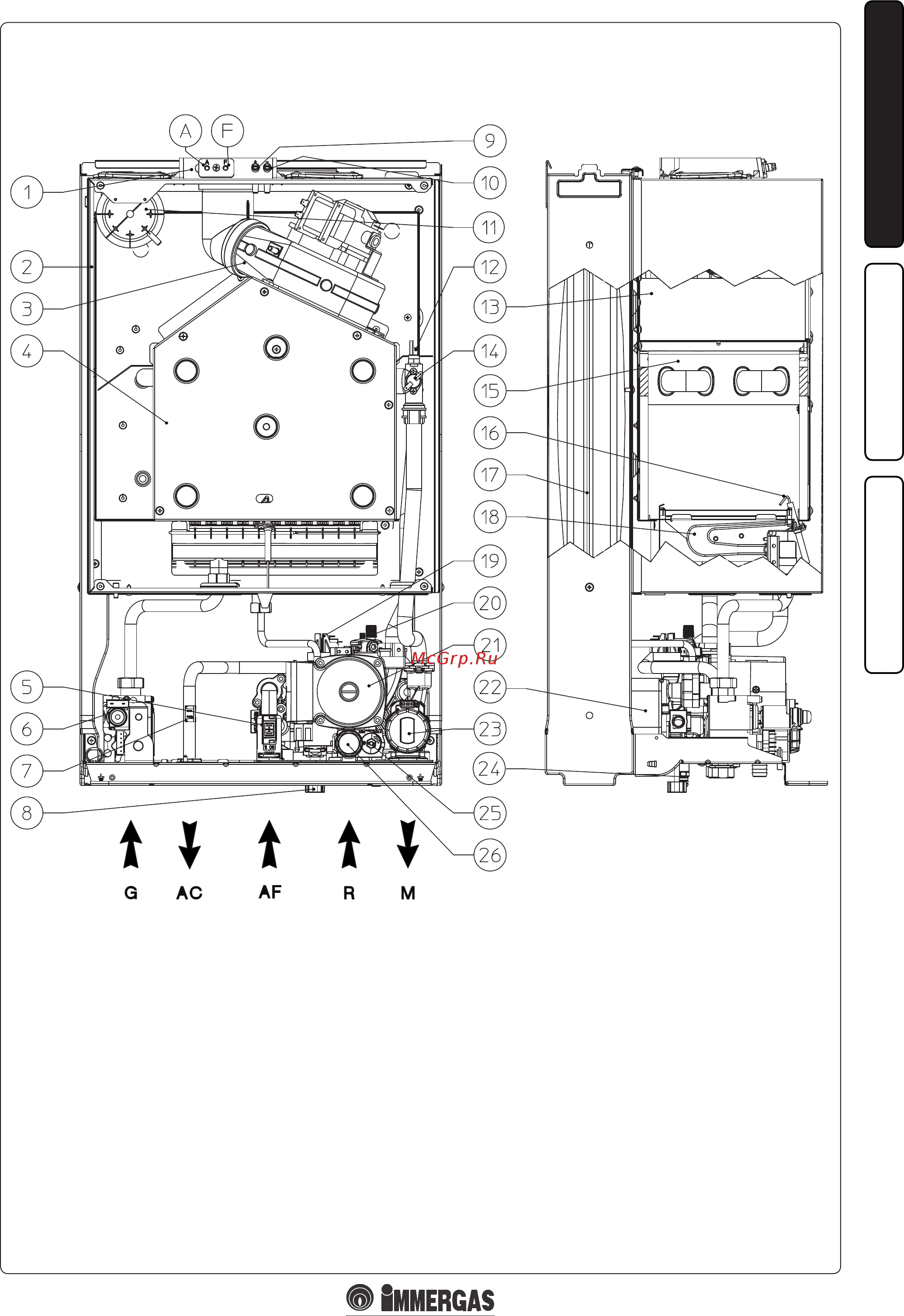

Условные обозначения:
1 - Впускные отверстия (воздух A) - (дым F)
2 - Герметичная камера
3 - Вентилятор
4 - Камера сгорания
5 - Регулятор потока ГВС
6 - Газовый клапан
7 - Сантехнический зонд
8 - Кран заполнения системы
9 - Вывод давления положительный сигнал
10 - Вывод давления отрицательный сигнал
11 - Реле давления выхлопных газов
12 - Зонд подачи
13 - Вытяжной кожух
14 - Предохранительное реле давления
1.18 КОМПЛЕКТУЮЩИЕ БОЙЛЕРА.
15 - Первичный теплообменник
16 - Свечи зажигания и свечи-детекторы
17 - Расширительный бак установки.
18 - Горелка
19 - Реле давления установки
20 - Клапан стравливания воздуха
21 - Циркуляционный насос бойлера
22 - Пластинчатый теплообменник
23 -
Трехходовой клапан (моторизированный)
24 - Кран слива воды из системы
25 - Байпас
26 - Предохранительный клапан 3 бар
Примечание: блок подключения(факультативно)
