45
31
58
1-6
1-5
1-8
1-7
5 - RU
1.5
.
Бойлер предусмотрен для подключения хро-
нотермостатов помещения и дистанционного
управления, которые доступны в факульта-
тивном комплекте.
Все хронотермостаты Immergas подсоединя-
ются 2 проводами. Прочитать внимательно
инструкцию по установке и эксплуатации
оснащённую с данным комплектом.

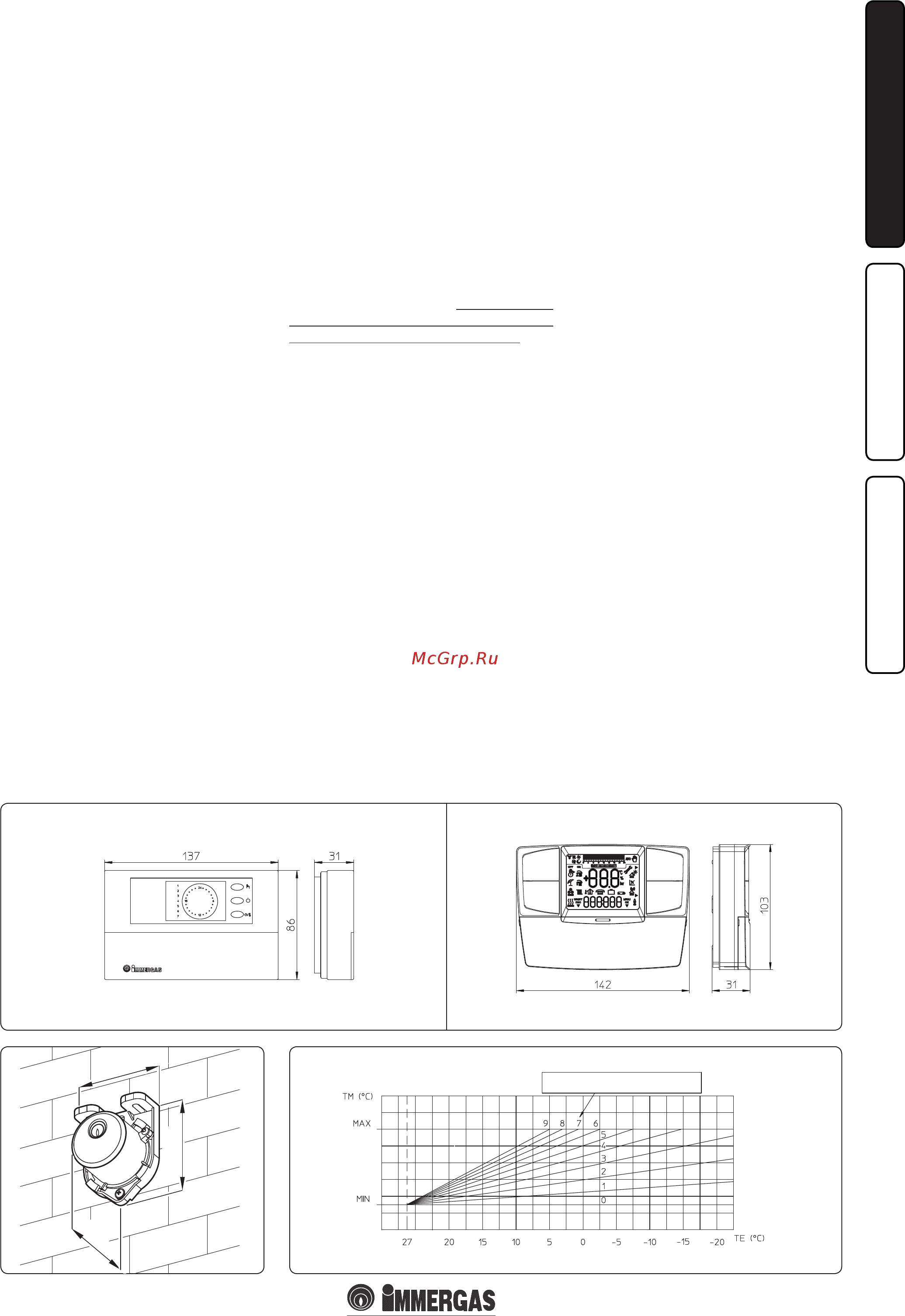

• Цифровой хронотермостат Вкл/Выкл (Илл.
1-5). Хронотермостат позволяет:
- установить 2 значения температуры поме-
щения: дневное (температура - комфорт)
и ночное (пониженная температура);
- устанавливать до 4 различных недельных
программ включения и выключения;
- выбрать желаемый режим работы среди
различных вариантов:
• постоянная работа при темп. комфорт.
• постоянная работа при пониженной тем-
пературе.
• постоянная работа при противоморозной
регулируемой темп.
Хронотермостат питается от 2 щелочных
батареек 1,5 В типа LR 6;
• Устройство Цифрового Дистанционного
Управления
V2
(CAR
V2
) (Илл. 1-6) с рабо-
той климатического хронотермостата.
Панель CAR
V2
позволяет пользователю
кроме вышеуказанных функций, иметь
под контролем, а главное под рукой, всю
необходимую информацию относительно
работы агрегата и термической установки
с возможностью заменить в любой момент
предварительно введённые параметры,
не перемещаясь при этом туда, где был
установлен агрегат. Панель оснащена само-
контролем, который отображает на дисплее
все возможные неполадки работы бойлера.
Климатический хронотермостат встроен в
панель дистанционного управления и по-
зволяет регулировать температуру подачи
установки, в зависимости от необходимо-
сти отопления помещения, таким образом,
что бы получить желаемую температуру
помещения с высокой точностью, а значит и
с очевидной экономией затрат. Хронтермо-
стат питается непосредственно от бойлера
с помощью тех же 2 проводов, которые слу-
жат для передачи данных между бойлером
и хронотермостатом.
: если установка разделена на зоны,
с помощью специального комплекта CAR
V2
должен использоваться без функции кли-
матического терморегулирования, то есть
устанавливая режим работы On/O.
-
V2
-
/ (). Нижеописанные
операции, должны бать произведены, после
отключения напряжения от агрегата. Тер-
мостат или хронотермостат помещения Вкл/
Выкл подключается к клеммам 40 и 41, удаляя
перемычку X40 (Илл. 3-2). Убедиться, что
контакт термостата Вкл/Выкл «сухого» типа,
то есть не зависит от напряжения сети, в про-
тивном случае получит ущерб электронный
блок регулирования. Дистанционное Цифро-
вое Управление
V2
должно быть подключено
к клеммам 40 и 41, удаляя перемычку Х40
на электронном блоке, обратите внимание,
чтобы не поминалась полярность соединений
(Илл. 3-2).
: в случае использования Дистан-в случае использования Дистан-
ционного управления Друг, Цифрового
Дистанционного Управления
V2
, необходимо
предоставить две отдельных линии, согласно
действующим нормативным требованиям,
касающихся электрических установок. Весь
трубопровод котла не должен никогда быть
использован как клемма заземления электро-
проводки и телефонной линии. Убедиться в
этом перед электрическим подключением
бойлера.
1.6
.
На бойлер возможна установка внешнего
зонда (Илл. 1-7) который имеется в наличии
в виде факультативного комплекта.
Настоящий зонд подсоединяется непосред-
ственно к бойлеру и позволяет автоматиче-
ски уменьшать максимальную температуру
подачи водопроводной воды при повышении
внешней температуры, таким образом, тепло
поставляемое установкой зависит от внешней
температуры. Работа внешнего зонда не за-
висит от наличия или от типа используемого
хронотермостата помещения. Соотношение
между температурой подаваемой воды на
установку и внешней температурой, опреде-
ляется положением рукоятки на приборном
щитке бойлера, согласно кривым, указанным
на диаграмме (Илл. 1-8). Электрическое
подключение зонда должно происходить с
помощью клемм 38 и 39 на электрической
плате бойлера (Илл. 3-2).
Цифровой хронотермостат вкл/выкл Дистанционное управление друг
V2
(CAR
V2
)
Положение регулятора
пользователя температуры отопления
