1.7 СИСТЕМЫ ДЫМОУДАЛЕНИЯ

IMMERGAS.

Immergas поставляет отдельно от бойлеров,

различные решения для установки

всасывания - дымоудаления, без которых

бойлер не может работать.

Внимание: Бойлер должен быть установлен

только вместе с оригинальным устройством

для всасывания воздуха и дымоудаления

Immergas. Данное устройство обозначено

специальной идентификационной меткой:

«только для конденсационных котлов».

Выхлопные трубы не должны соприкасаться

или проходить вблизи с воспламеняющимися

материалами, а также, не должны пересекать

строительные структуры или стены из вос-

пламеняющихся материалов.

В последующих параграфах приведено под-

робное описание имеющихся комплектов.

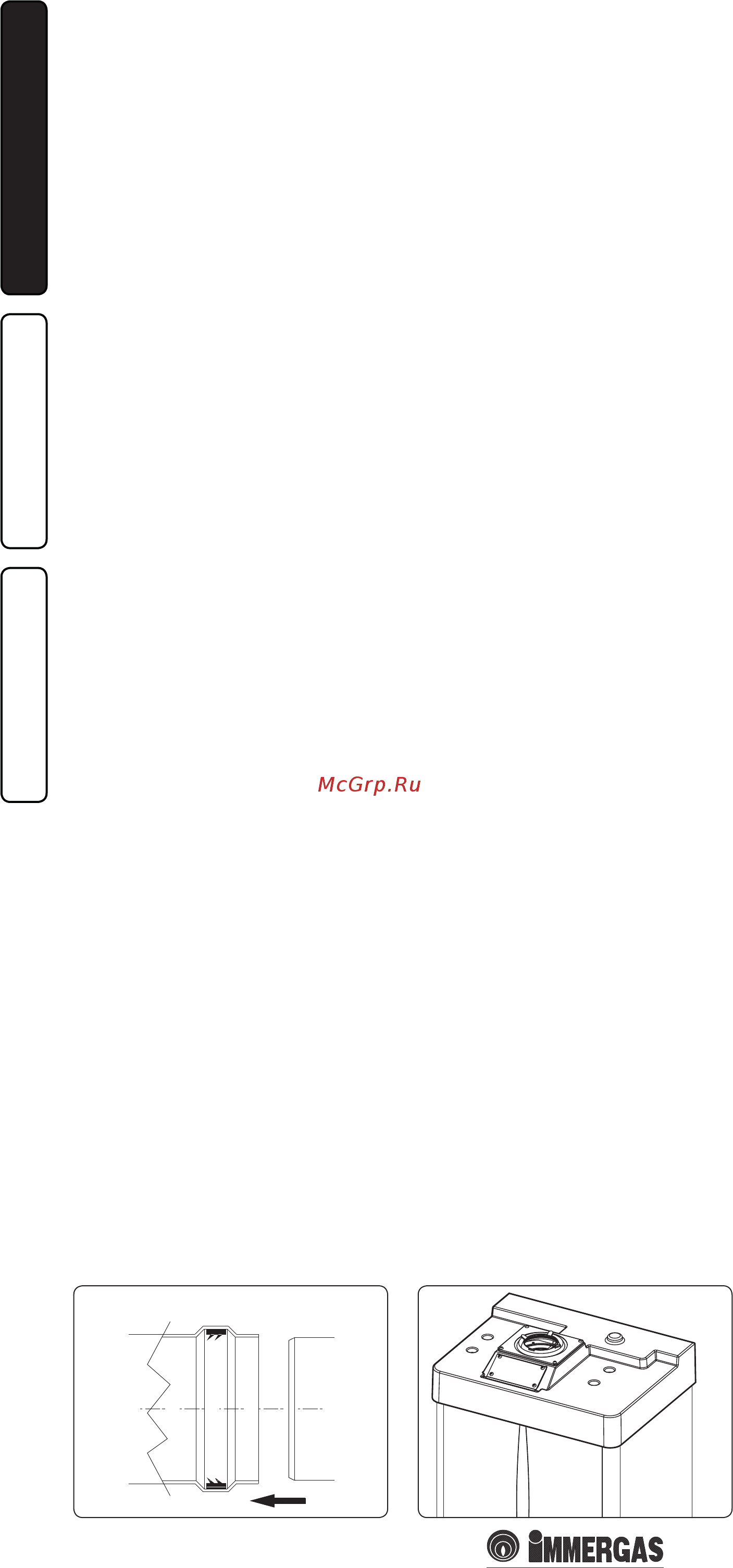

Установка уплотнителей с двойной кромкой

delle guarnizioni a doppio labbro. Для пра-

вильной установки уплотнителей с кромкой

на колена и удлинители, необходимо следо-

вать направлению монтажа (Илл. 1-9).

• Факторы сопротивления и эквивалентные

длины. Каждый компонент системы вывода

газов имеет Фактор Сопротивления полу-

ченный при пробных испытаниях и приве-

дённый в нижеуказанной таблице. Фактор

Сопротивления отдельного компонента

зависит от типа бойлера, на который он

устанавливается и является безразмерной

величиной. Фактор зависит от температуры

вещества, которое протекает в его внутрен-

ней структуре, и изменяется в зависимости

от того, происходит ли всасывание воздуха

или дымоудаления. Каждый отдельный

компонент имеет сопротивление, соот-

ветствующее определённому значению в

метрах трубы такого же диаметра; так назы-

ваемой эквивалентной длине, получаемой

от соотношения между соответствующими

Факторами Сопротивления. Все бойлеры

имеют максимальный фактор сопротив-

ления, получаемый опытным путём со

значением 100. Максимально допустимый

Фактор Сопротивления соответствует

обнаруженному сопротивлению при мак-

симально допустимой длине труб с каждой

типологией комплектов выводов. Данная

информация позволяет производить рас-

чёты для проверки возможности создания

различных конфигураций системы вывода

дыма.

1.8 УСТАНОВКА ВО ВНЕШНИХ

ПОМЕЩЕНИЯ В ЧАСТИЧНО

ОГОРОЖЕННОМ МЕСТЕ.

Примечание: Под частично защищённым

помещением, подразумевается такое

помещение, в котором бойлер не подвергнут

прямому воздействию и прониканию

атмосферных явлений (дождь, снег, град и

т.д.).

• Конфигурация типа B с открытой камерой

и с форсированной вытяжкой.

Для настоящей конфигурации необходимо

использовать специальный вывод (входящий

в комплект всасывания для настоящей уста-

новки) который устанавливается на самое

внутреннее отверстие герметичной камеры

бойлера (Илл. 1-12). Всасывание воздуха про-

изводится непосредственно с окружающей

среды, где установлен бойлер и дымоудаление

в вывод дымов в отдельном дымоотводе или

непосредственно наружу.

При настоящей конфигурации, бойлер от-

носится к категории B

С настоящей конфигурацией:

- всасывание воздуха происходит непо-

средственно из окружающей среды, где

установлен агрегат, который должен быть

установлен и работать, только в постоянно

проветриваемых помещениях;

- дымоудаление должно быть подсоединено к

отдельному дымоходу или непосредственно

во внешнюю атмосферу.

Должны быть соблюдены действующие тех-

нические нормы.

• Установка комплекта защитного кожуха

(Илл. 1-11). Снять с боковых отверстий,

относительно центрального, два колпачка

и уплотнители, затем закрыть левое отвер-

стие всасывания с помощью специальной

пластинки, для этого закрепить её с правой

стороны с помощью двух винтов, входящих

в оснащение. Установить выхлопной фла-

нец Ø 80 на самое внутреннее отверстие

бойлера, используя сальник, входящий в

комплект и закрутить винтами из оснаще-

ния. Установить верхний защитный кожух,

прикрепляя его 4 болтами, входящими в

оснащение и вставляя соответствующие

сальники. Соединить изгиб 90° Ø 80 гладкой

стороной («папа»), в горловину («мама»)

фланца Ø 80 до упора, отрезать сальник в

специальном желобке желаемого диаметра

(Ø 80), провести его по всему изгибу и уста-

новить с помощью пластинки из листового

металла и затянуть с помощью крепёжного

хомутика, входящего в оснащение, убе-

диться при этом, что закреплены 4 язычка

сальников. Подсоединить выхлопную трубу

с гладкой стороны («папа»), в горловину

(«мама») изгиба 90° Ø 80, проверяя, что

подсоединили соответствующую шайбу,

таким образом, достигается соединение

элементов, входящих в состав комплекта,

и необходимое уплотнение.

• Соединение сцеплением насадок удлини-

телей. Для того чтобы установить насадки

удлинители с помощью сцепления на

другие элементы выхлопной системы, не-

обходимо провести следующие операции:

Подсоединить трубу или колено с гладкой

стороны («папа») в горловину («мама») (с

уплотнителем с кромкой) на предваритель-

но установленный элемент до упора, при

этом достигается соединение элементов,

входящих в состав комплекта, и необходи-

мое уплотнение.

Максимальное протяжение выхлопной

трубы. Выхлопная труба (как вертикальная,

так и горизонтальная) может быть увеличена

до максимального размера 12 м прямолиней-

ного участка при помощи изолированных

труб (Илл. 1-31). Во избежание проблем

конденсирования выхлопных газов, вызван-

ное охлаждением через стенки, необходимо

ограничить длину нормальной выхлопной

трубы Ø 80 (не изолированной) до 5 метров.

Пример инсталляции с вертикальным

дымоудалением в частично огороженном

месте. Используя вертикальное дымоудале-

ние для прямого выброса продуктов сгорания

необходимо соблюдать минимальную дис-

танцию - 300 мм от вышерасположенного

балкона Высота A + B (всегда относительно

вышестоящего балкона), должна равняет-

ся значению 2000 мм или превышать его

(Илл.1-13).

• Конфигурация без комплекта защитного

кожуха (бойлер типа C).

Оставляя монтированной боковую заглушку,

возможно, установить аппарат во внешнем,

частично огороженном месте, без комплекта

защитного кожуха. Установка происходит,

используя горизонтальные концентриче-

ские комплекты всасывания/дымоудаления

Ø60/100 и Ø80/125, описание которых,

приведено в параграфе, соответствующему

установке в закрытых помещениях. При

настоящей конфигурации, комплект верх-

него защитного кожуха, гарантирующего

дополнительную защиту, рекомендуется, но

не является обязательным.

Установка диафрагмы. Для правильной

работы бойлеры необходимо установить

на выходе герметичной камеры и перед

выхлопной трубой, диафрагму (Илл. 1-14).

Выбор подходящей диафрагма производится

на основании вида трубы и его максималь-

ного протяжения: настоящий расчёт можно

производить с использованием следующих

таблиц:

Примечание: диафрагмы предоставляются

серийно вместе с бойлером.

Установка диафрагмы всасывания. Чтобы

обеспечить нормальную работу бойлера с

комплектом сепараторов Ø 80 и дымоотводом

длиной > 1 м., необходимо на отверстии

всасывания герметичной камеры и перед

каналом всасывании, установить диафрагму

Ø 47 (Илл. 1-15). Выбор подходящей

диафрагма производится на основании вида

трубы и его максимального протяжения:

настоящий расчёт можно производить с

использованием следующих таблиц:
