Насосы необходимо подключить через соответствующие пускатели с ручным возвратом в случае срабатывания.

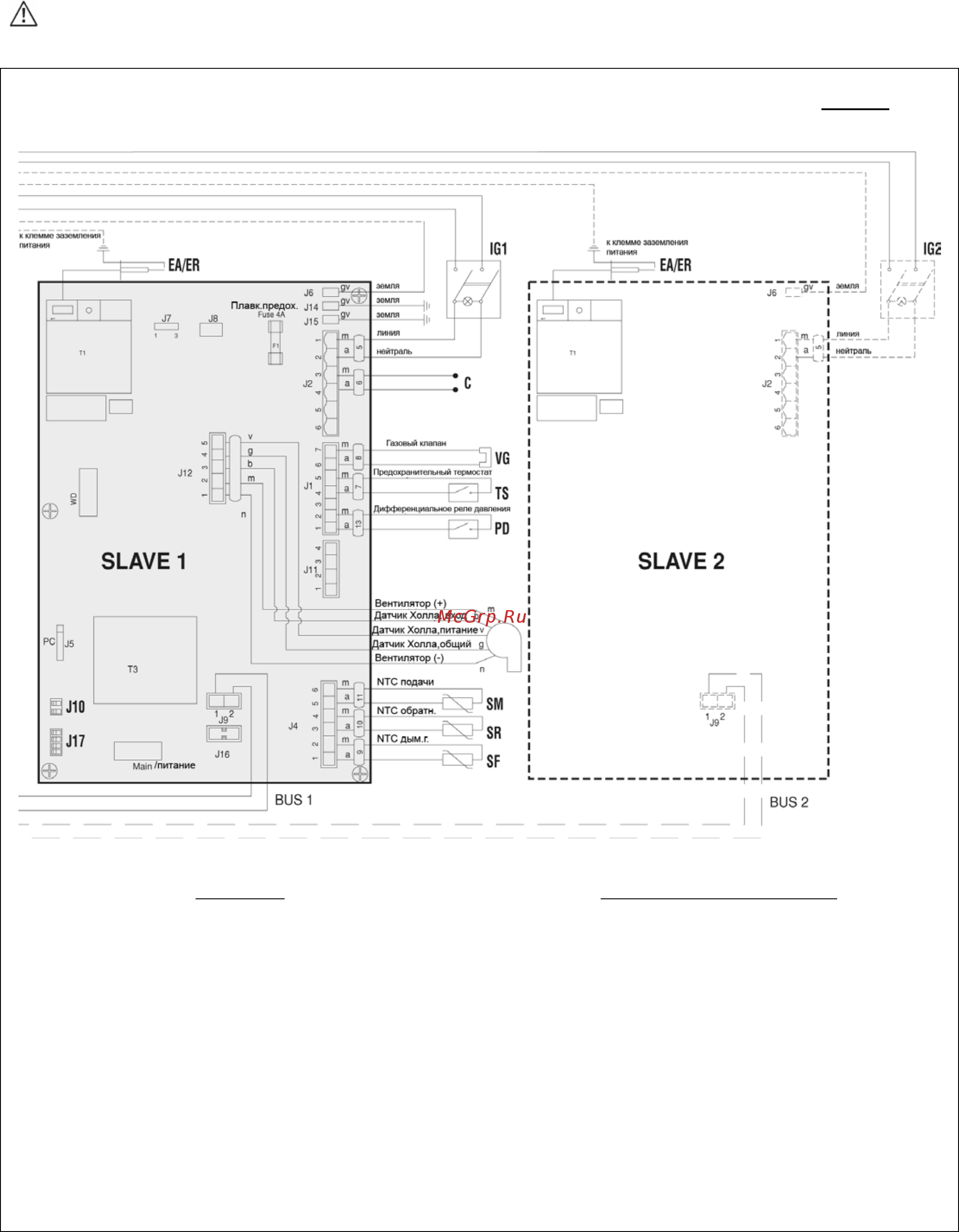

Часть 2
СИСТЕМА ОТОПИТЕЛЬНЫЙ АГРЕГАТ
PB - Насос ГВС
PZ1 - Насос в контуре 1 (высокая температура)
PZ2 - Насос в контуре 2 (низкая температура)
VM - Смесительный вентиль
CR - Дистанционное управления (аксессуар)
IA - Аналоговый вход
SB - датчик бойлера
SZ1 - датчик в контуре 1
SZ2 - датчик в контуре 2
SE - датчик уличной температуры
TA1 - комнатный терморегулятор для контура 1
(высокая температура)
TA2 - комнатный терморегулятор для контура 2
(низкая температура)
VG - газовый клапан
TS - предохранительный термостат
PD - дифференциальное реле давления воды
SM - датчик подающего трубопровода
SR - датчик обратного трубопровода
SF - датчик дымовых газов
EA/ER электрод розжига/обнаружения пламени
C - кабель для подключения циркуляционного
насоса (аксессуар)
IG - главный выключатель котла
IG1 - выключатель ПЕРВОГО котлоагрегата
IG2 - выключатель ВТОРОГО котлоагрегата
J10/J17 - Микропереключатели для задания адреса
(смотри страницу 54)
14
