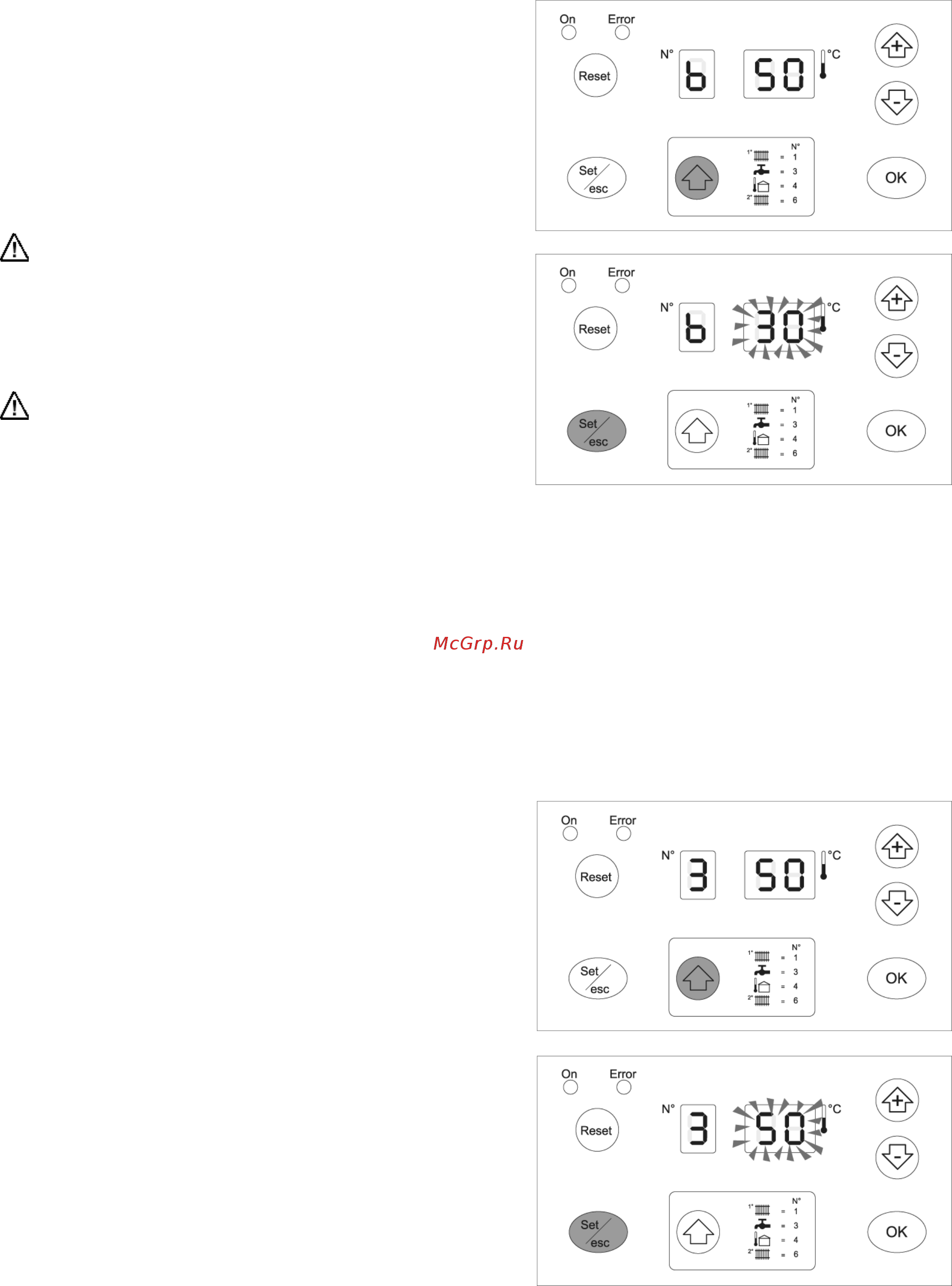

− Нажмите кнопку «©» четыре раза: отобразится
максимальная температура в низкотемпературном
контуре отопления, перед которой будет
отображаться символ «6».
− Нажмите «Set/esc»: отобразится соответствующее
заданное значение, а две цифры справа будут
мигать. Для того чтобы изменить это значение,
используйте кнопки «+» и «-». Для подтверждения
нажмите кнопку «ОК».
Для низкотемпературных систем установите
температуру в диапазоне от 20˚С до 45˚С.
При настройке «Низкотемпературной» системы,
максимальная температура на выходе будет
ограничена значением 50˚С (параметр
23=T_CH_Low_limit).
При изменении температуры на выходе, изменяется
также характеристическая температурная кривая
(смотри параграф «Настройки контроллера
температуры»). Эти настройки могут выполняться
только сервисной службой.
Если к котлу подключен накопительный бойлер, задайте параметр 6 (заводская настройка 0 = отключена
функция ГВС).
Для этого войдите в режим «программирования для монтажника» и установите параметр 6 на одно из
следующих значений:
2 = для бойлеров с датчиком
6 = для бойлеров с термостатом
Помимо этого, установите параметр 9 (DHW_Priority) равным 2, чтобы установить абсолютный приоритет.
Если на накопительном бойлере установлен датчик NTC, на дисплее можно задать требуемую температуру,
от 10˚С до 50˚С.
Если на накопительном бойлере установлен термостат, необходимо задать требуемую температуру
непосредственно на самом бойлере, а параметр 3 необходимо оставить равным 50˚С.
− Нажмите кнопку «©» два раза: на дисплее
отобразится температура горячей сантехнической
воды, перед которой будет отображаться символ «3».
− Нажмите «Set/esc»: отобразится соответствующее
заданное значение, а две цифры справа будут
мигать. Для того чтобы изменить это значение,
используйте кнопки «+» и «-». Для подтверждения
нажмите кнопку «ОК».
Котел начнет работать в режиме ГВС до тех пор, пока
запрос не будет удовлетворен.
