2Монтаж

Чтобы уплотнительные шнуры хорошо приклеились

к пазам (рис.10, поз. 1), эти пазы должны быть

чистыми и сухими.

l Смазать уплотнительные пазы адгезионным

составом (грунтовочной краской).

AВНИМАНИЕ!

В целях охраны здоровья при обработке

пазов адгезионным составом (грунтовочной

краской) надо обеспечить хорошую вентиля-

цию в рабочем помещении!

l Вставить эластичный шнур (KM-шнур: рис.11,

поз.2) в уплотнительные пазы (рис.11, поз. 1) с

передней стороны задней секции, начиная с

верхнего участка, и слега прижать. Концы

уплотнительного шнура на стыках уложить

внахлест на 2 см и хорошо прижать друг к другу.

Для этого следует размотать необходимое ко-

личество уплотнительного шнура (KM-шнура) с

имеющегося в комплекте поставки рулона. При

вкладывании в уплотнительный паз снять упло-

тнительный шнур с бумажной подкладки (не рас-

тягивать).

Подготовить первую среднюю секцию:

l Если есть заусенцы на ступицах, то их следует

зачистить напильником (согласно рис.7).

l Уплотнительные пружины должны быть чистыми

и сухими. Очистите их, если это необходимо.

l Очистить уплотнительные поверхности ступиц

ветошью, пропитанной бензином.

l Смазать уплотнительные поверхности ступиц

суриком (рис.12, поз. 1).

l Смазать уплотнительные пружины адгезионным

составом (грунтовочной краской) (рис. 12, поз.2).

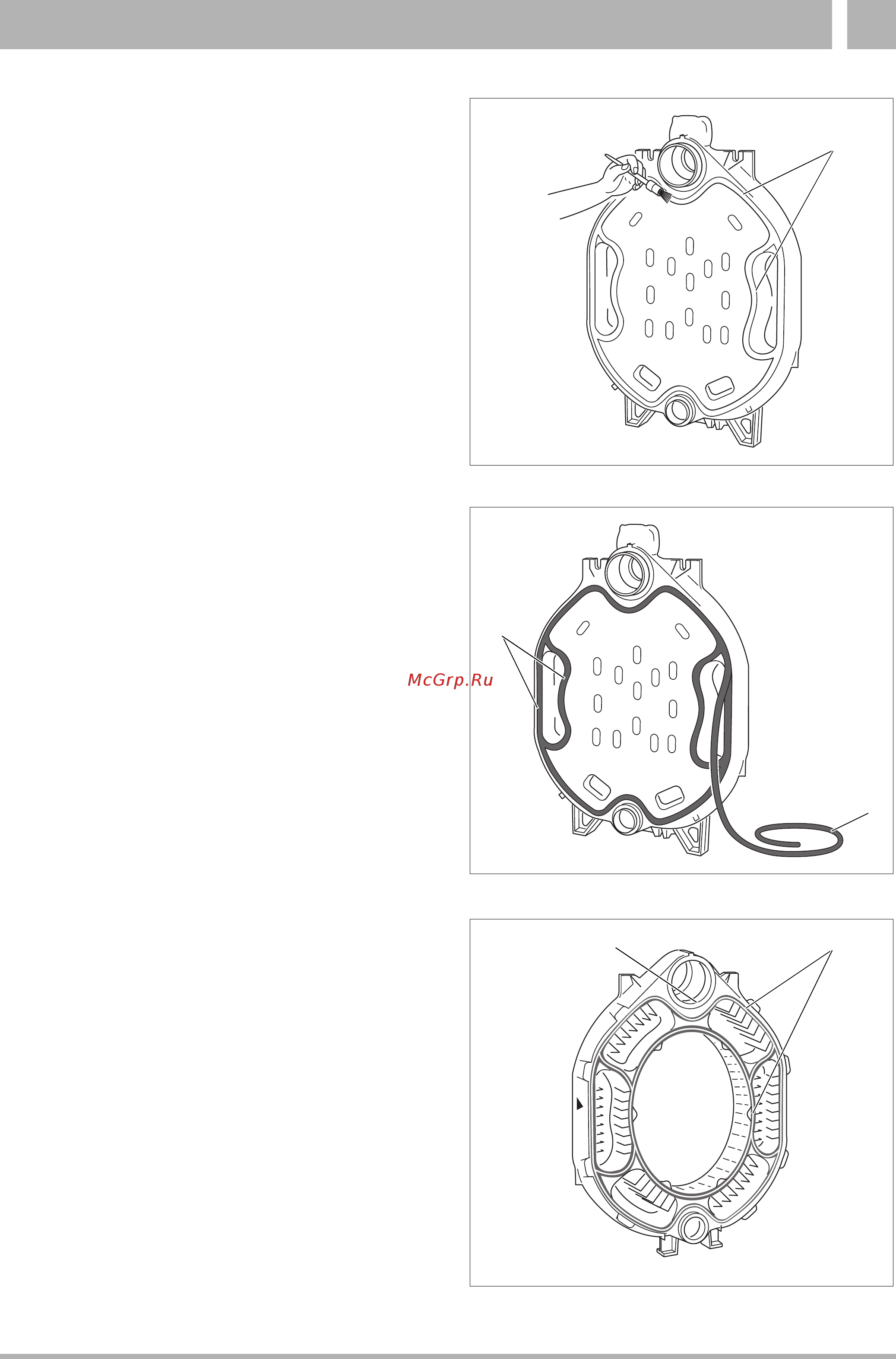

Рис. 10 Смазка уплотнительных пазов

Рис. 11 Укладка уплотнительного шнура (KM-шнур)

Рис. 12 Подготовка средней секции
