Buderus Logano GE315 170 [24/40] Монтаж
![Buderus Logano GE315 170 [24/40] Монтаж](/views2/1422088/page24/bg18.png)

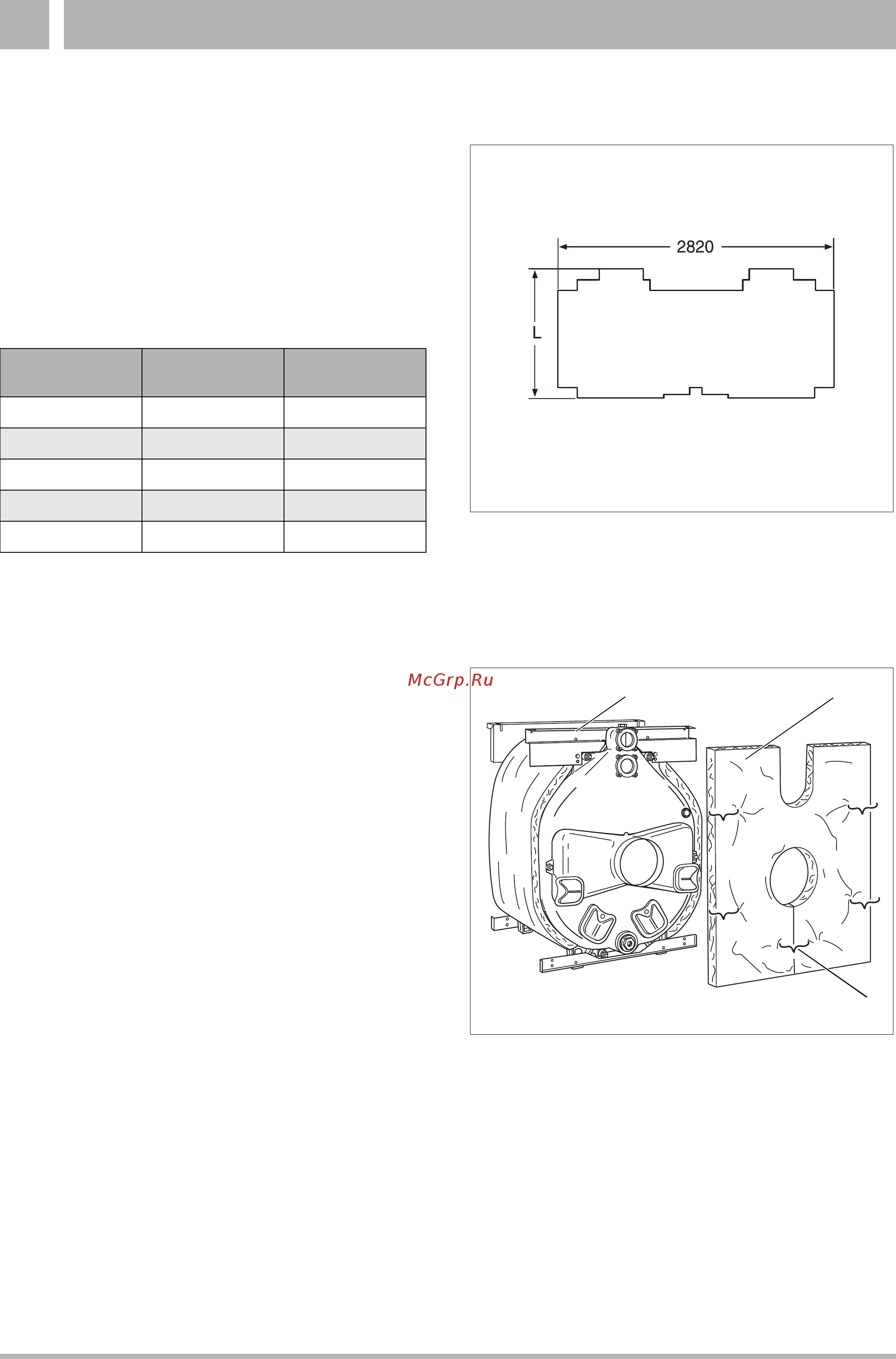

2 Монтаж
24
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano GE315 • Издание 01/2000
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
2.7.2 Теплоизоляция
l Поставляемые теплоизоляционные элементы
(таб. 1) соответствуют типоразмеру котла.
Расположить теплоизоляцио нный элемент на
котловом блоке так, как изображено на рис.32.
l В нижней части котла просунуть теплоизоляцион-
ные элементы под котловой блок. Ножки секций
котла вставляются в прорези изоляционных
элементов.
Tab. 1: Размеры теплоизоляционных элементов
l Теплоизоляцию задней секции (рис.33, поз.2)
надеть на патрубок дымовых газов. При этом
вырез для подающей и обратной линий котла
должен быть направлен вверх.
l Теплоизоляцию задней секции закрепить двумя
пружинами к задней верхней траверсе (рис.33,
поз.1).
l Разрез под патрубком дымовых газов стянуть
пружиной (рис.33, поз.3).
Типоразмер
котла
Количество
секций
L
105 5 840
140 6 1000
170 7 1160
200 8 1320
230 9 1480
Рис. 32 Теплоизоляционный элемент
V
[ спереди (передняя сторона котла)
H
[ сзади (задняя сторона котла)
Рис. 33 Установка теплоизоляции задней секции
V
H
21
3
