Buderus Logano GE315 170 [26/40] Монтаж

2 Монтаж

Оставляем за собой право на изменения!

Инструкция по монтажу и техническому обслуживанию Logano GE315 • Издание 01/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

l Установить крышку (рис.36, поз. 1) спереди

между боковых стенок таким образом, чтобы

вырез (рис. 36, поз.3) был над траверсой.

l Закрепить крышку на задней стороне саморезами

(рис. 36, поз.2) к боковым стенкам.

Перед монтажом остальных крышек нужно

установить систему управления, проложить

капиллярные трубки к гильзе и вставить в нее

датчики (см. раздел 2.8 „Система управления“,

стр.28).

l Заднюю крышку (рис. 37, поз. 1) установить

между боковыми стенками так, чтобы вырез

(рис. 37, поз.2) был над траверсой.

Цокольные планки (передние и задние) (рис. 38,

поз.2) задвинуть на нижнюю отбортовку боковых

стенок и закрепить по бокам саморезами (рис. 38,

поз. 1 и 3).

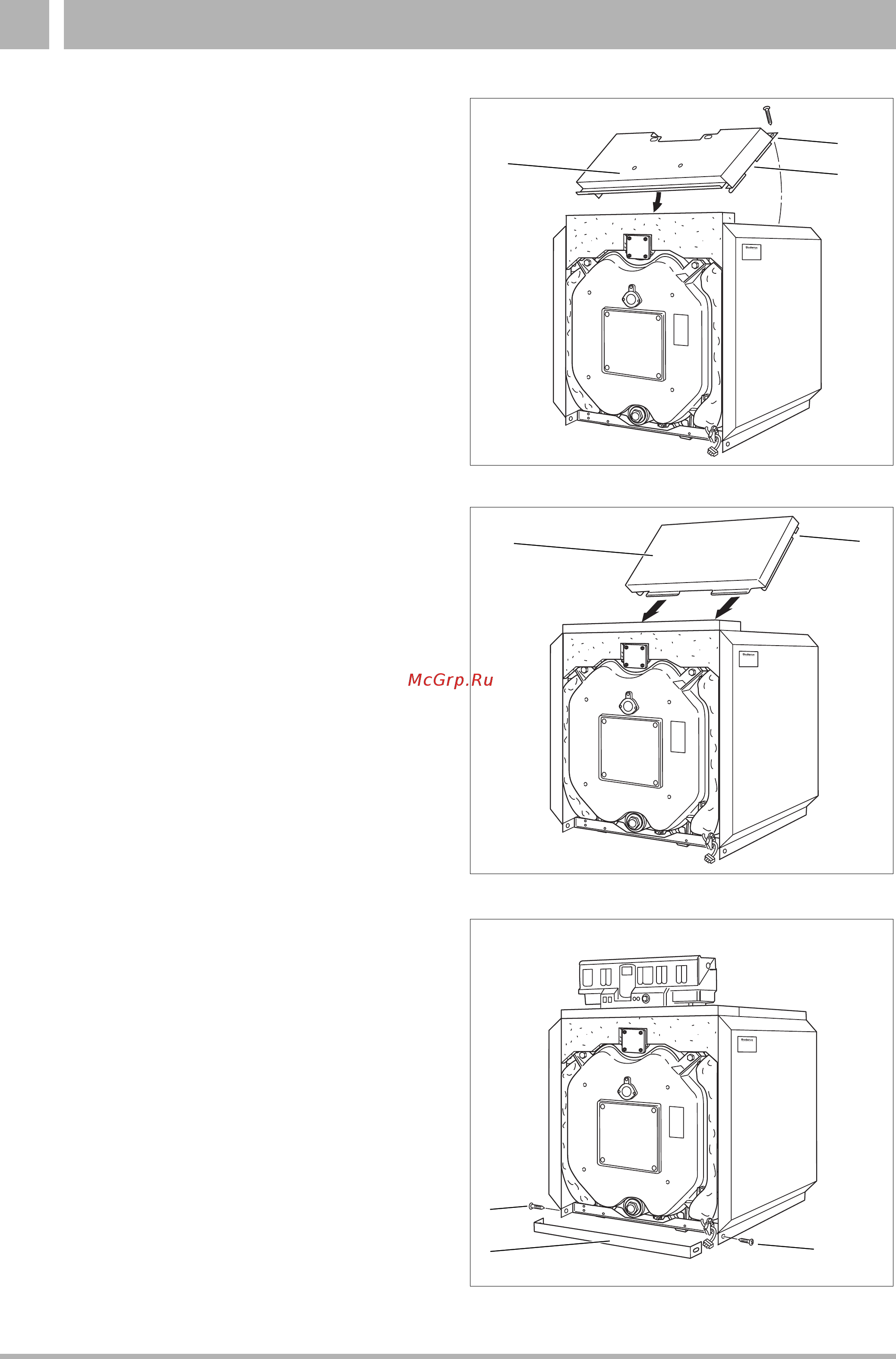

Рис. 36 Установка передней крышки

Рис. 37 Установка задней крышки

Рис. 38 Установка передних цокольных планок
