2 Монтаж

Оставляем за собой право на изменения!

Инструкция по монтажу и техническому обслуживанию Logano GE315 • Издание 01/2000

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

l Медленно заполнить котел водой через патрубок

наполнения и слива. Одновременно нужно выпус-

кать воздух через подключение подающей линии

котла с устр ойством для удаления воздуха.

l В случае негерметичности одного из ниппель ных

соединений нео бходимо прежде всего спустить

воду через наполнительный и сливной кран.

l Снять подпиточную трубу.

l Снять гайки с четырех анкерных штанг, снять

анкерные штанги.

l Вставив (забив) клинья или зубило сверху и снизу

между секциями в предусмотренных местах

(рис. 22, поз.1 и 2), разобрать котел в месте

утечки.

Для повторной сборки обязательно использовать

новые ниппели и новый уплотнительный шнур.

Вновь стянуть котел и повторить испытание на

герметичность.

2.5.2 Опрессовочное давление

Опрессовочное давление во время испытаний на

герметичность должно быть в 1,3 раза больше, чем

рабочее давление отопительной установки, но не

менее 4 бар.

Для измерения давления следует применять мано-

метр класса 1,0.

l На верхней ступице котла (рис.23, поз.6 –

штуцер обратной линии) при последующем

подключении обратной линии устанавливается

фланец (с приваренным патрубком).

На рисунке изображены фланец и уплотнитель-

ное кольцо (рис.23, поз.4 и 5).

l Фланец по дающей линии (рис. 23, поз.3) и уплот-

нительное кольцо (рис.23, поз.2) устанавлива-

ются для последующего присоединения подаю-

щей линии (рис. 23, поз.1).

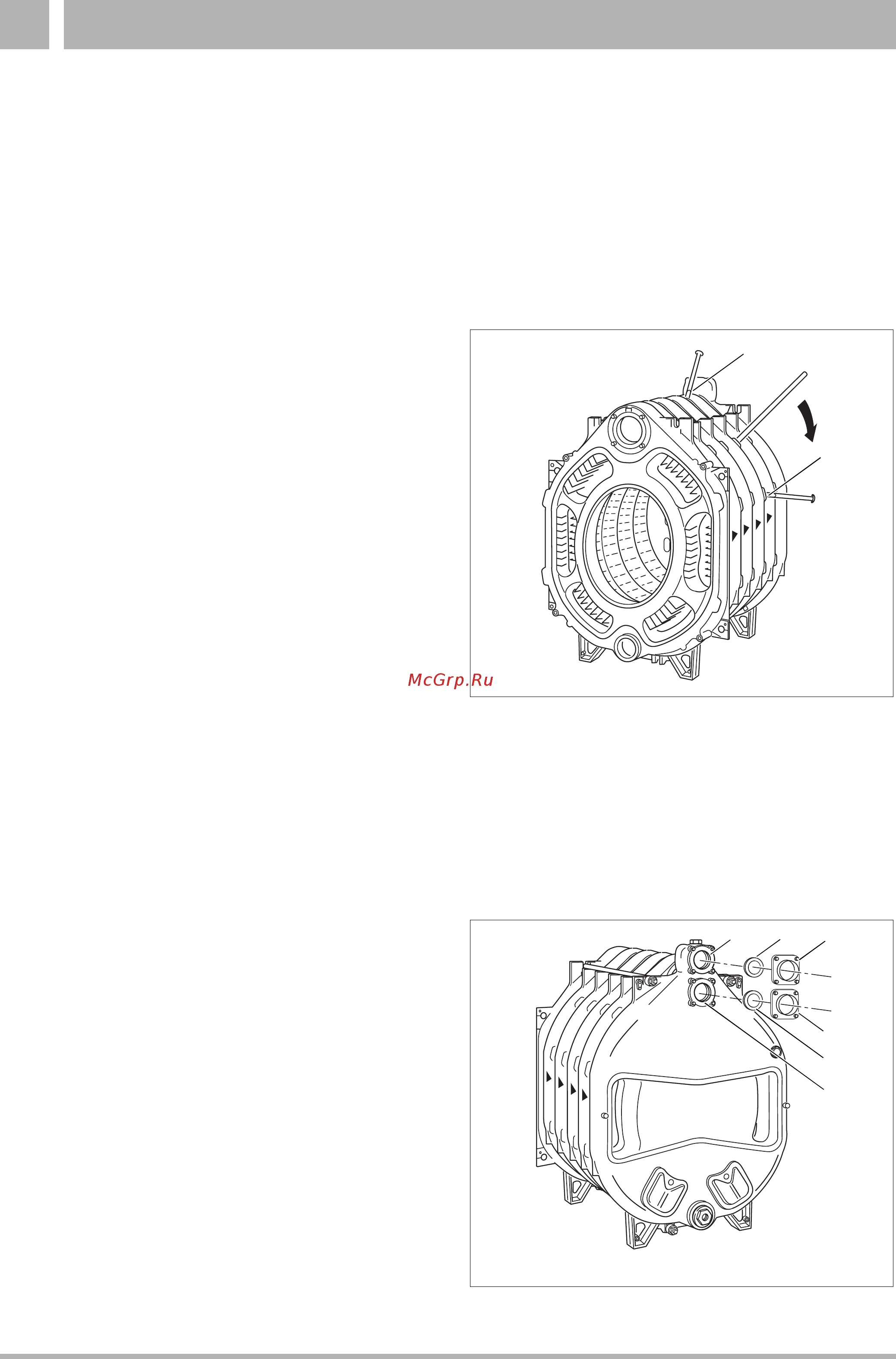

Рис. 22 Разъединение секций котла

Рис. 23 Установка присоединительного фланца
