2 Монтаж
6
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano GE315 • Издание 01/2000
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
2.2 Инструменты и материалы для
котла, поставленного в
разобранном виде
Для монтажа котла требуются следующие инс-
трументы и материалы (нижеперечисленное не
входит в поставку):
– Стяжной инструмент котла 2.2 (рис. 1) или 2.3
(рис.2)
– Монтажный набор (по запросу)
– Кувалда, а также деревянный или резиновый
молоток
– Полукруглый напильник
– Отвертка (крестовидная и шлицевая)
– Плоское зубило
– Гаечные ключи SW 13, 19, 24, 36 и торцовый ключ
SW 19
– Подкладной клин, полосовая сталь
– Ветошь, обтирочные концы
– Мелкая наждачная бумага
– Проволочная щетка
– Машинное масло
– Средство для растворения (бензин или
растворитель)
– Уровень, масштабная линейка, мел, рейка-отвес
– Фланец с устройством для отвода воздуха (для
опрессовки)
2.2.1 Стяжной инструмент котла, размер 2.2
2.2.2 Стяжной инструмент котла, размер 2.3
(комплект в ящике для инструментов)
JУКАЗАНИЕ!
Правильное расположение фланца при стя-
гивании секций котла приведено на стр. 12.
Коли-
чество
секций
Стяжной
инструмент
Количество
удлини-
тельных
элементов
Общая
длина
[мм]
5 – 7 1 0 1560
8 – 9
1
(1)
1
(0)
2160
(2160)
Коли-
чество
секций
Стяжной
инструмент
Количество
удлини-
тельных
элементов
Общая
длина
[мм]
5 – 9 1 3 3080

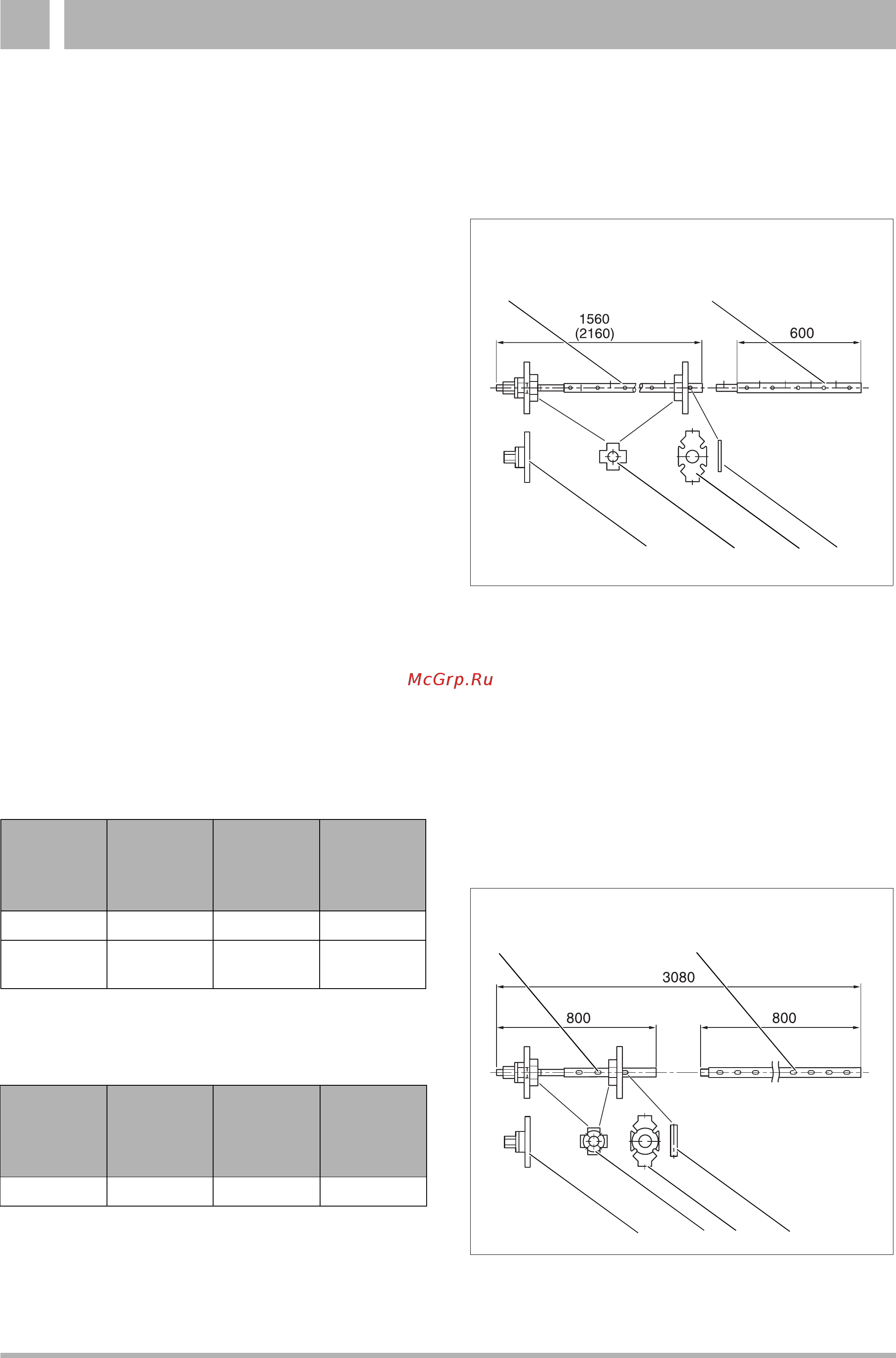

Рис. 1Стяжной инструмент котла, размер 2.2
Экспликация к (рис. 1) и (рис.2):
поз. 1: контрфланец
поз.2:дополнительный фланец
поз.3:стяжная гайка (прижимной фланец с гайкой)
поз.4:штанга
поз.5:удлинительный элемент
поз.6:цилиндрический штифт (размер 2.2)
поз.7:клин (размер 2.3)
Рис. 2 Стяжной инструмент котла, размер 2.3
1
23
45
6
7123
45
