l Открыть дверцу горелки.

l Из газоотводящих каналов вынуть вперед на-

правляющие пластины дымовых газов (рис.51,

поз.1 – 4).

l Открутить четыре самореза на нижней задней

стенке котла.

l Снять нижнюю заднюю стенку котла.

l Снять пружины под штуцером дымовых газов

(сравн. с рис.33, стр. 24).

l Завести оба конца теплоизоляции наверх

(рис. 52, поз.1) и закрепить их там пружинами.

l Снять крышки люков для чистки с задней секции

(рис. 52, поз.2) и с коллектора дымовых газов

(рис. 52, поз.3).

l Используйте щетки для чистки.

Фирма Buderus предлагает различные типы щеток,

показанные на рис.53 (дополнительная комплек-

тация).

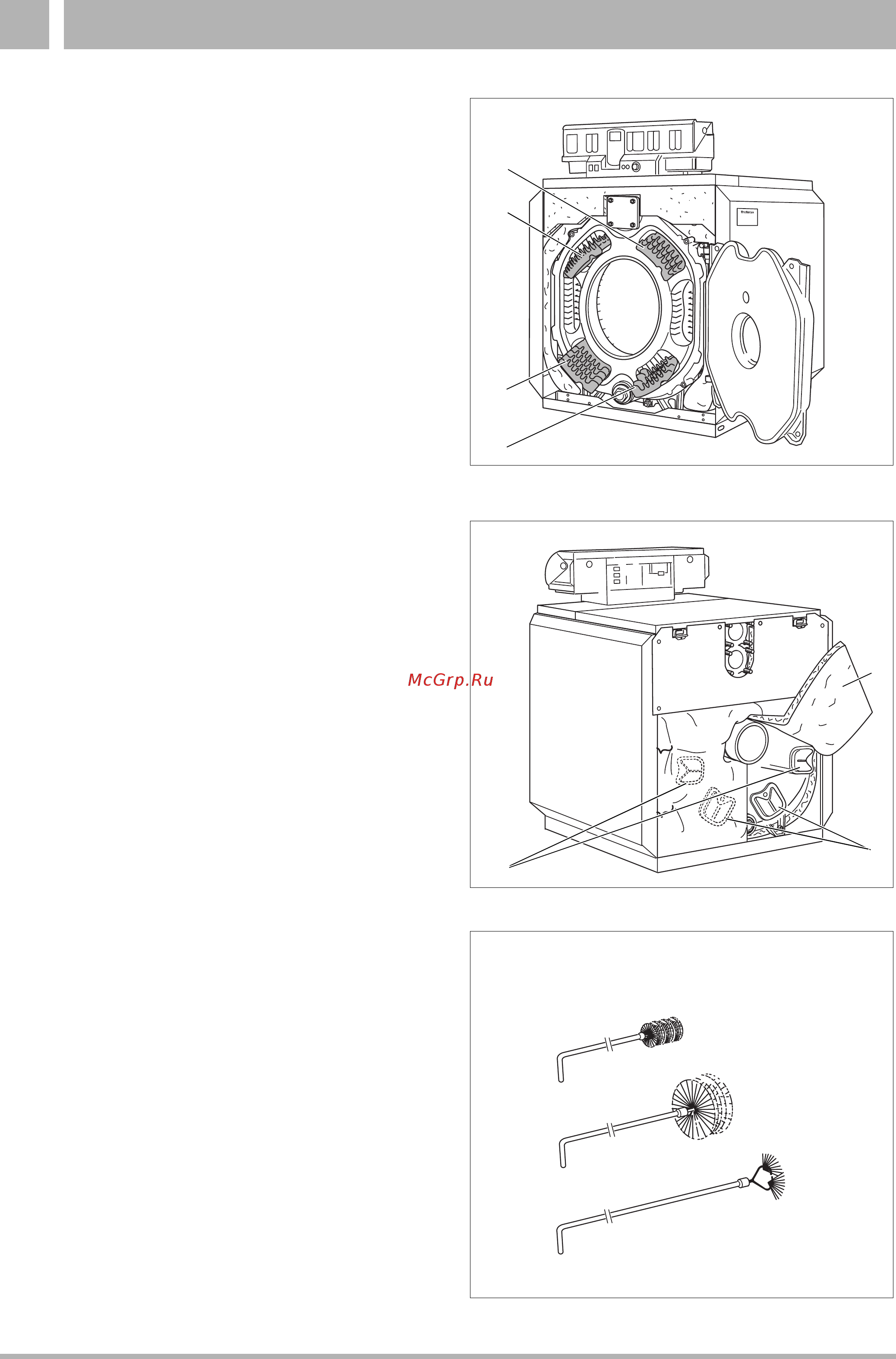

Рис. 51Удаление направляющих пластин дымовых

газов.

Рис. 52 Демонтаж крышки люка для чистки

Рис. 53 Щетки для чистки
