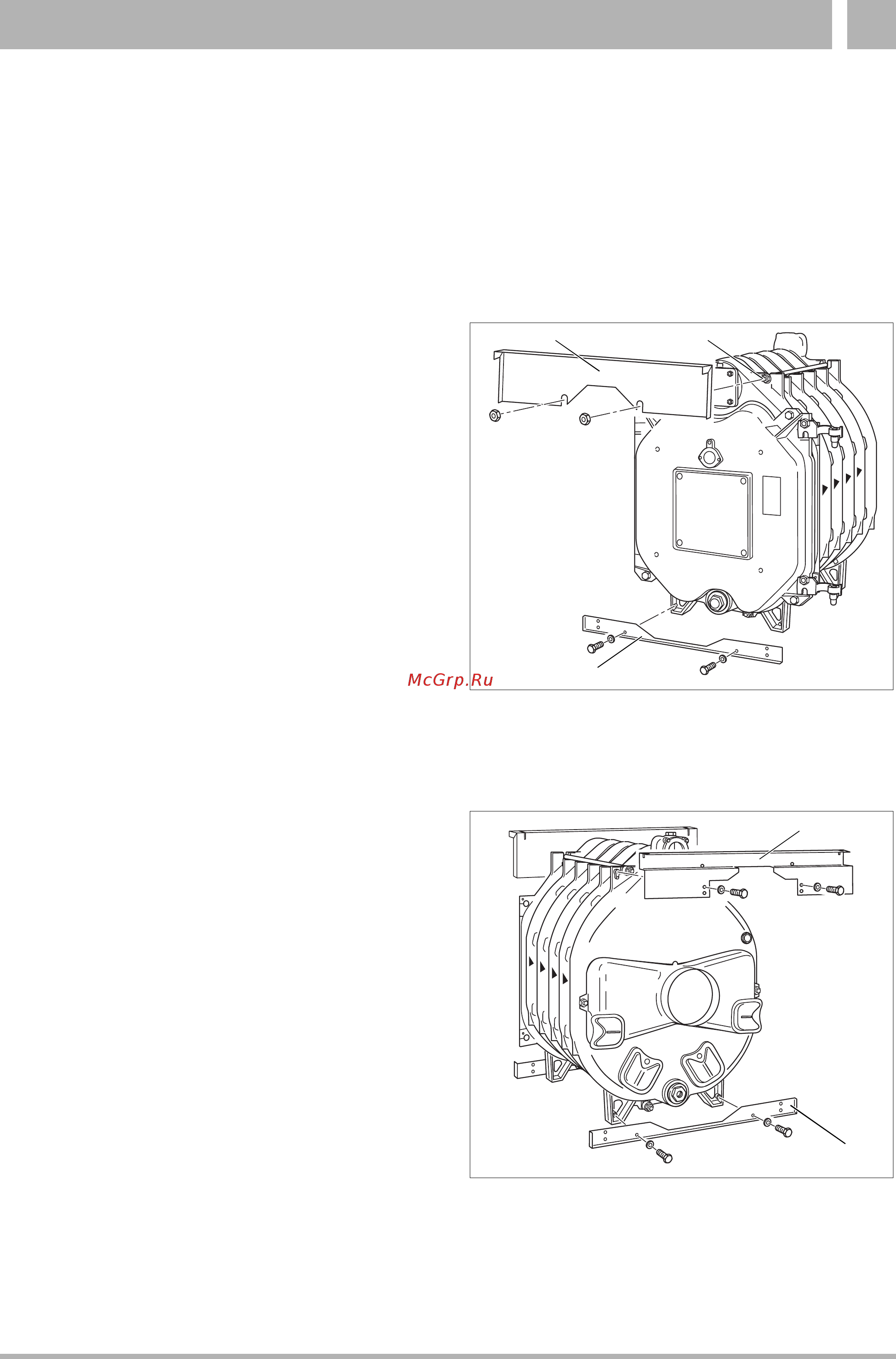

Рис. 30 Установка передних траверс
Рис. 31Установка задних траверс
21
3
1
2
2
1
2.7 Обшивка котла
В этом разделе приведен порядок установки
теплоизоляции котла и его обшивки.
2.7.1 Траверсы
Отбортовка передних поперечных траверс должна
быть направлена вперед.
l К двум верхним анкерным штангам на передней
стороне котла слегка накрутить по дополнитель-
ной гайке (рис.30, поз.2).
l Установить поперечную траверсу сверху спереди
(рис.30, поз.1) между первой и второй гайками и
зафиксировать на литых выступах.
l Крепко затяну ть наружные гайки.
l Закрепить двумя болтами поперечную траверсу
внизу спереди (рис. 30, поз.3) к ножкам передней
секции котла.
l Установить поперечную траверсу вверху сзади
(рис.31, поз.1) на литых выступах и закрепить
болтами (M 8 x 15) к задней секции.
Отбортовка верхней поперечной траверсы
должна быть направлена вперед.
l Прикрутить нижнюю поперечную траверсу
(рис.31, поз.2) двумя болтами (M 8 x 15) к
ножкам задней секции.
Отбортовка нижней поперечной траверсы должна
быть направлена назад.
