l Навесить экран дверцы горелки на переднюю

стенку (рис.42, поз.1).

l Наклеить маркировочную табличку (рис.42,

поз.2) слева или справа на котел так, чтобы она

была хорошо видна.

JУКАЗАНИЕ!

При поставке котла в виде блока маркировоч-

ная табличка находится вместе с инструкци-

ей по монтажу и техническому обслуживанию

в топочной камере; при поставке в разобран-

ном виде маркировочная табличка находится

в прозрачном пакете на дверце горелки.

2.8 Система управления

2.8.1 Установка системы управления

На рис. 43 изображен вид сзади системы управления

и ее передней крышки.

l Ослабить два винта в крышке клеммной коробки

(рис. 43, поз.1) и снять ее, приподняв наверх.

l Установить систему управления. Вставить крюки

(рис. 43, поз.4) системы управления в овальные

отверстия передней крышки котла (рис. 43,

поз.5). Систему управления сдвинуть вперед и

затем откинуть назад. Эластичные крюки (рис.43,

поз.2) должны войти сзади в прямоугольные

отверстия передней крышки котла (рис. 43,

поз.3).

l Цоколь системы управления закрепить двумя

саморезами (рис.43, поз.7) к передней крышке

котла справа и слева от ввода кабеля (рис. 43,

поз.6).

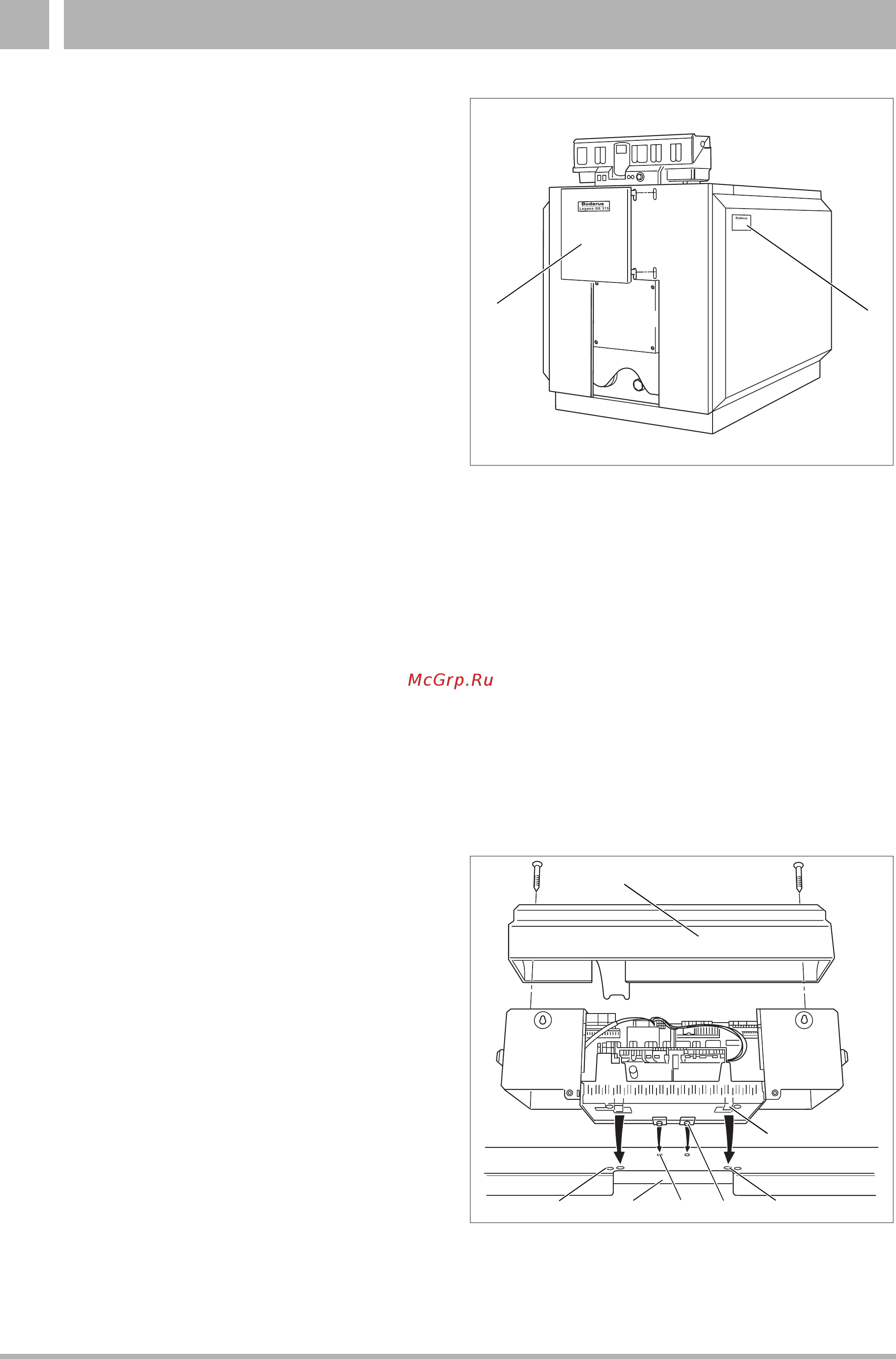

Рис. 42 Установка экрана дверцы горелки

Рис. 43 Установка системы управления
