2Монтаж

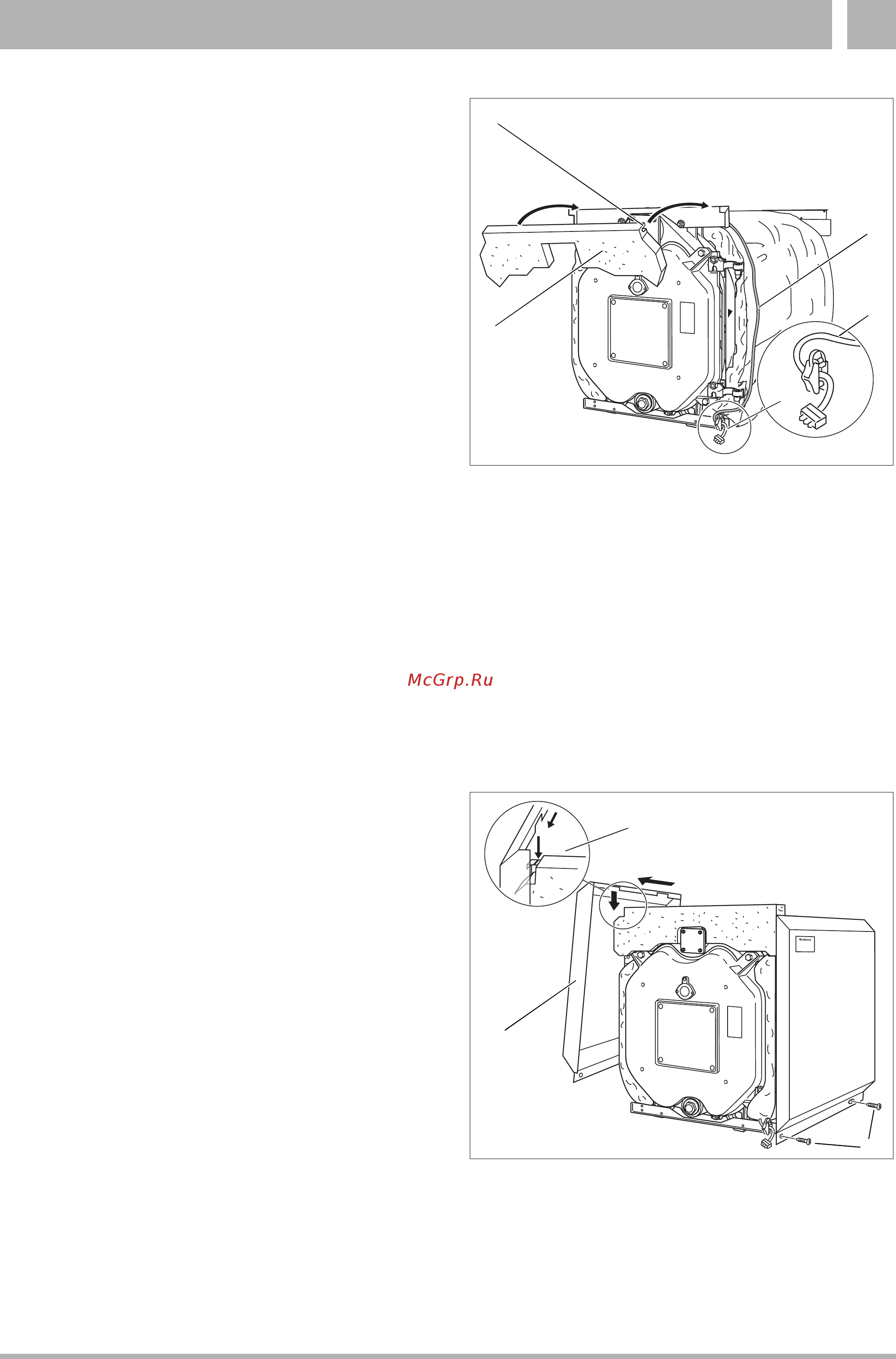

Рис. 34 Установка передней теплоизоляции

Рис. 35 Установка боковых стенок

l Установить переднюю теплоизоляцию (рис. 34,

поз.1) с вырезом (рис. 34, поз.2) в переднюю

отбортовку верхней траверсы.

l Провести кабель горелки (рис. 34, поз.3) по

теплоизоляции вниз по боковой стороне

котлового блока.

l Прикрепить кабель горелки фиксатором с двумя

болтами к нижней поперечной траверсе (рис. 34,

поз.4).

JУКАЗАНИЕ!

Чтобы избежать повреждений кабеля при

открытии дверцы горелки, он должен всегда

спускаться вниз со стороны шарнирного кре-

пления дверки (в зависимости от стороны ее

навески).

2.7.3 Боковые стенки и крышки

l Подвесить боковую стенку (рис.35, поз.1) с

вырезом в прорези верхних траверс (рис. 35,

поз.2) и до упора задвинуть вперед (см. стрелки

на рис. 35).

l Закрепить боковые стенки двумя саморезами к

нижним траверсам (рис.35, поз.3).
