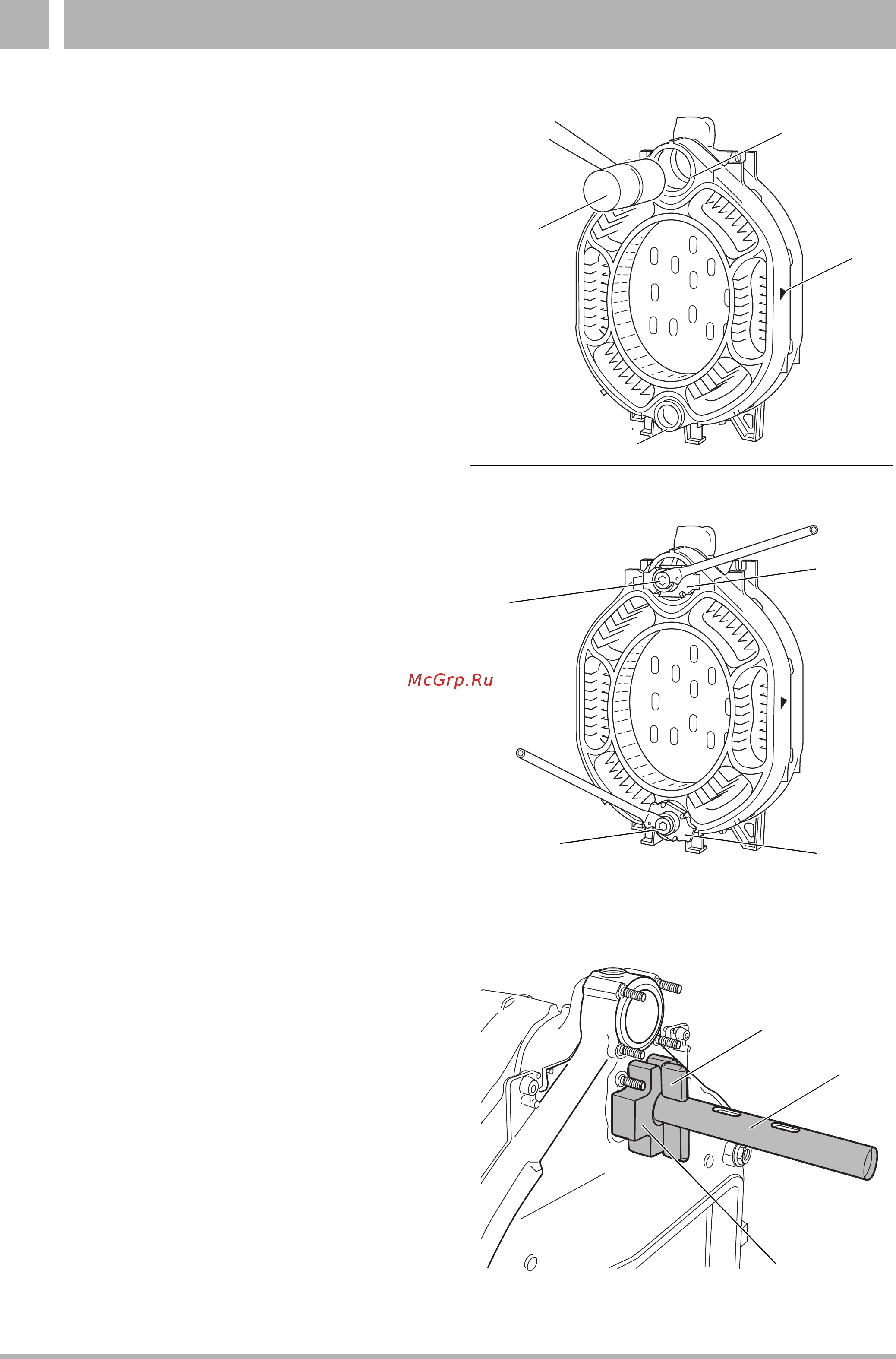

Рис. 13 Установка средней секции
Рис. 14 Применение стяжного инструмента котла
Рис. 15 Стяжной инструмент котла на задней секции
4
1
2
3
2
1
3
4
1
3
2
l Надеть верхнюю и нижнюю ступицы (рис. 13,
поз.1 и 3) средней секции на ниппели задней
секции, при этом стрелка, показывающая напра-
вление мо нтажа (рис. 13, поз.2), должна быть
обращена назад.
JУКАЗАНИЕ!
Для облегчения монтажа нужно надеть
секцию котла сначала на ниппель верхней
ступицы. После этого можно подровнять
нижнюю ступицу к нижнему ниппелю.
l Постукивая деревянным или резиновым
молотком (рис. 13, поз.4), придвиньте первую
среднюю секцию к задней секции.
Далее необходимо стянуть собранную часть
конструкции котла стяжным инструментом (рис. 14).
AВНИМАНИЕ!
Разрешается применять только стяжной
инструмент котла, размер 2.2 или 2.3 (рис. 1,
рис.2 и рис. 14, поз.1 и 2).
l Фланцы (рис. 14, поз.3и 4) с зажимной гайкой
надеть на стягивающие штанги (рис. 1 и рис.2,
поз.4).
l Продеть одну стягивающую штангу через верх-
нюю, а другую - через нижнюю ступицы котла.
l На задней стороне котла надеть контрфланцы
(рис. 15, поз.1) на обе стягивающие штанги
(рис. 15, поз.3) и зафиксировать с помощью
клина (рис. 15, поз.2) или цилиндрического
штифта (у стяжного инструмента 2.2).
l Установить стягивающую штангу посередине
ступиц котла и слегка стянуть секции зажимной
гайкой стяжного инструмента.
AВНИМАНИЕ!
Запрещается за одну операцию стягивать
вместе свыше одного ниппельного соеди-
нения (две секции), так как, в противном
случае, секции котла стянутся неравно-
мерно. Это может быть причиной неплот-
ности ниппельных соединений.
