2Монтаж

2.6 Монтаж деталей котла и дверцы

горелки на котле, поступившем

в разобранном виде

При блочной поставке котла, в отличии от котла,

поступившего в разобранном виде, на нем уже

смонтированы дверца горелки и сборный кол-

лектор дымовых газов.

2.6.1 Установка сборного коллектора дымовых

газов

Для уплотнения соединения между котлом и

сборным коллектором дымовых газов (рис.24,

поз.1) используется KM-шнур (рис.24, поз.2).

l Смазать уплотнительные пазы адгезионным

составом (грунтовочной краской) .

l Крепко прижать шнур к пазу.

Уплотнительный шнур должен быть так распо-

ложен в пазу, чтобы место стыка находилось на

боковой части паза (рис.24, поз.3).

l Сборный коллектор дымовых газов надеть на обе

шпильки, находящиеся на задней секции котла

(рис.24, поз.4 и 5), установить шайбы и закре-

пить гайками.

2.6.2 Установка крышек люков для чистки на

задней секции

На рис. 25 изображена задняя секция с крышками

люков для чистки, установленными на сборном

коллекторе дымовых газов (рис.25, поз.1 и 2) и

с крышками люков для чистки на задней секции

(рис.25, поз.3 и 4).

Все крышки люков для чистки установлены уже на

заводе.

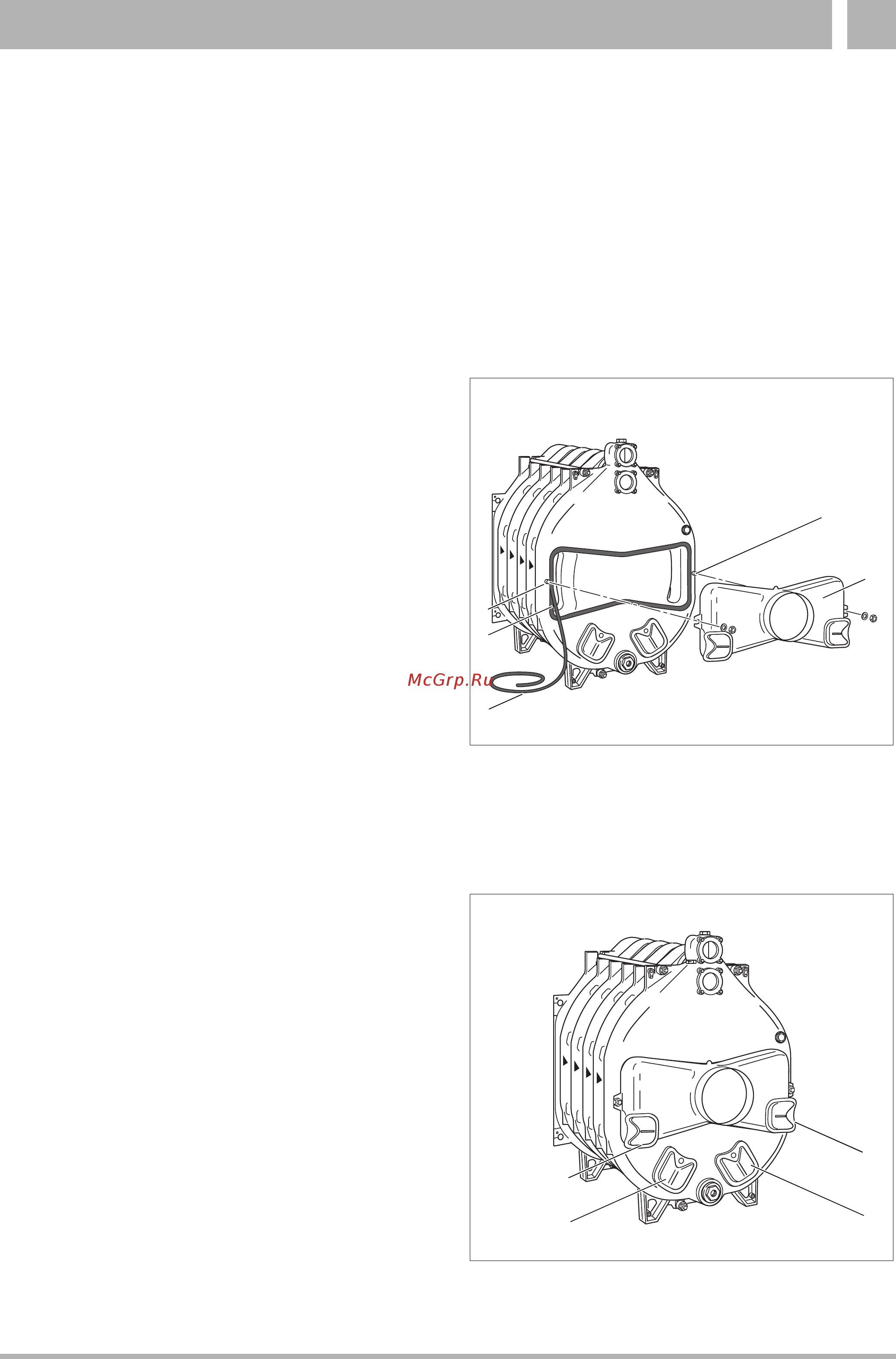

Рис. 24 Установка сборного коллектора дымовых газов

Рис. 25 Задняя секция с установленными на ней

монтажными деталями
