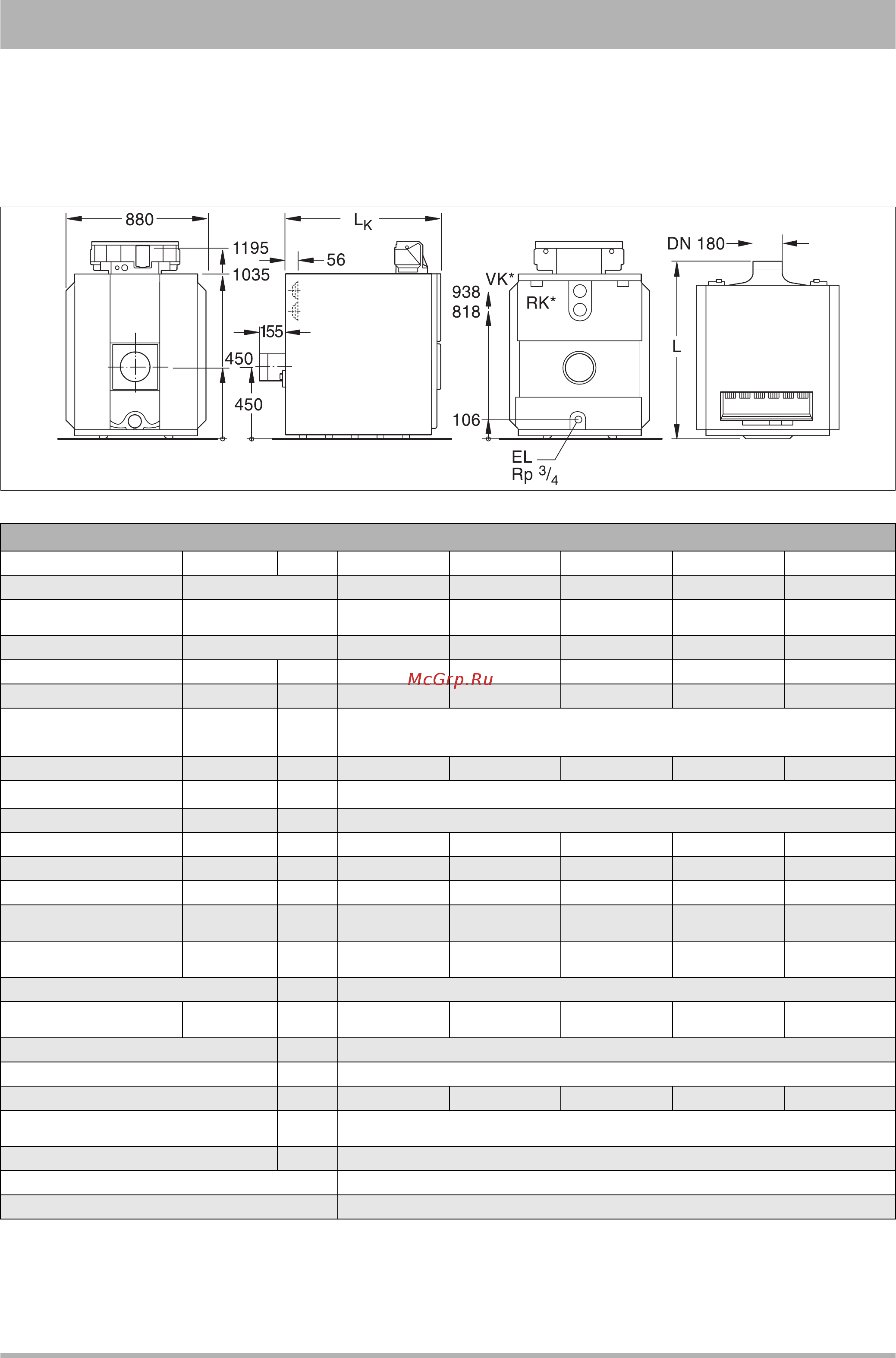

Размеры и технические
характеристики
Специальный отопительный котел
Logano GE 315 на газовом и дизельном
топливе
Рис. 1 VK = подающая линия котла, RK = обратная линия котла, EL = слив воды
Размеры и технические данные
Размер котла
105 140 170 200 230
Секции котла
Количество 5 6 7 8 9
Номинальная теплопро-
изводительность
5)
от [кВт] до [кВт] 86 – 105 106 – 140 141 – 170 171 – 200 201 – 230
Тепловая мощность топки
от [кВт] до [кВт] 92,1 – 113,5 113,5 – 151,4 151,0 – 183,4 183,1 – 215,1 215,2 – 247,9
Общая длина котла
L
G
[мм] 1125 1285 1445 1605 1765
Длина блока котла
L
K
[мм] 970 1130 1290 1450 1610
Установочные размеры
секции котла
котлового блока
[мм]
[мм]
ширина 712 / высота 934 / глубина 160
ширина 712 / высота 994 / длина L
K
Длина топочной камеры
L
F
[мм] 790 950 1110 1270 1430
Диаметр топочн. камеры
∅
[мм]400
Толщина д в ерц ы горелки
T [мм] 125
Вес нетто
1)
[кг]543 631 719 807 895
Объем воды в котле
около [л] 143 171 199 227 255
Содержание газа
[л] 147 181 215 249 263
Температура дымовых
газов
2)
нагруз ка 60%
полная нагр.
[°C]
[°C]
137
162 – 185
138
154 – 182
136
161 – 180
132
158 – 176
141
168 – 190
Количество дымовых газов -
диз. топливо
нагруз ка 60%
полн. нагр.
3)
[kg/s]
[kg/s]
0,0283
0,0391-0,0482
0,0377
0,0482-0,0643
0,0458
0,0641-0,0779
0,0539
0,0777-0,0913
0,0620
0,0913-0,1052
Содержание CO
2
– дизельное топливо
(%) 13,0
Количество дымовых газов -
топливо газ
нагруз ка 60%
полн. нагр.
3)
[кг/с]
[кг/с]
0,0284
0,0392-0,0484
0,0379
0,0484-0,0645
0,0460
0,0643-0,0781
0,0541
0,0780-0,0916
0,0622
0,0917-0,1056
Содержание CO
2
– топливо газ
(%) 10
Необходи мый напор (тяга)
[Па]0
Сопротивление прохода дымовых газов
[мбар]
0,28 – 0,41 0,46 – 0,79 0,71 – 1,30 1,34 – 1,78 1,32 – 1,77
Макс. допустимая температура подающей
линии
4)
[°C] 120
Макс. доп. избыточное рабочее давление
[бар] 6
Номер конструктивного допуска отопительного котла
06-226-683
Обозначение CE, идентификационный номер изделия
CE - 461 AS 255
1)
Вес с упаковкой примерно на 6 – 8 % больше.
2) По нормам DIN EN 303. Минимальная температура дымовых газов для расчета
дымовой трубы согласно DIN 4705 берется меньше примерно на 12 K.
3)
Данные для полной нагрузки соответствуют верхнему и нижнему значениям
номинальной теплопроизводительности.
4)
Граничное значение (предохранительный ограничитель температуры).
Макс. возможная температура подающей линии = граничное значение (STB) – 18K.
Пример: граничное значение (STB) = 100°C, мак. возможная температура подающей
линии = 100 – 18 = 82°C.
5) Примечание для Швейцарии: на практике приведенные значения не выходят за
пределы указанных интервалов (в соответствии с предписаниями LRV)
