2Монтаж

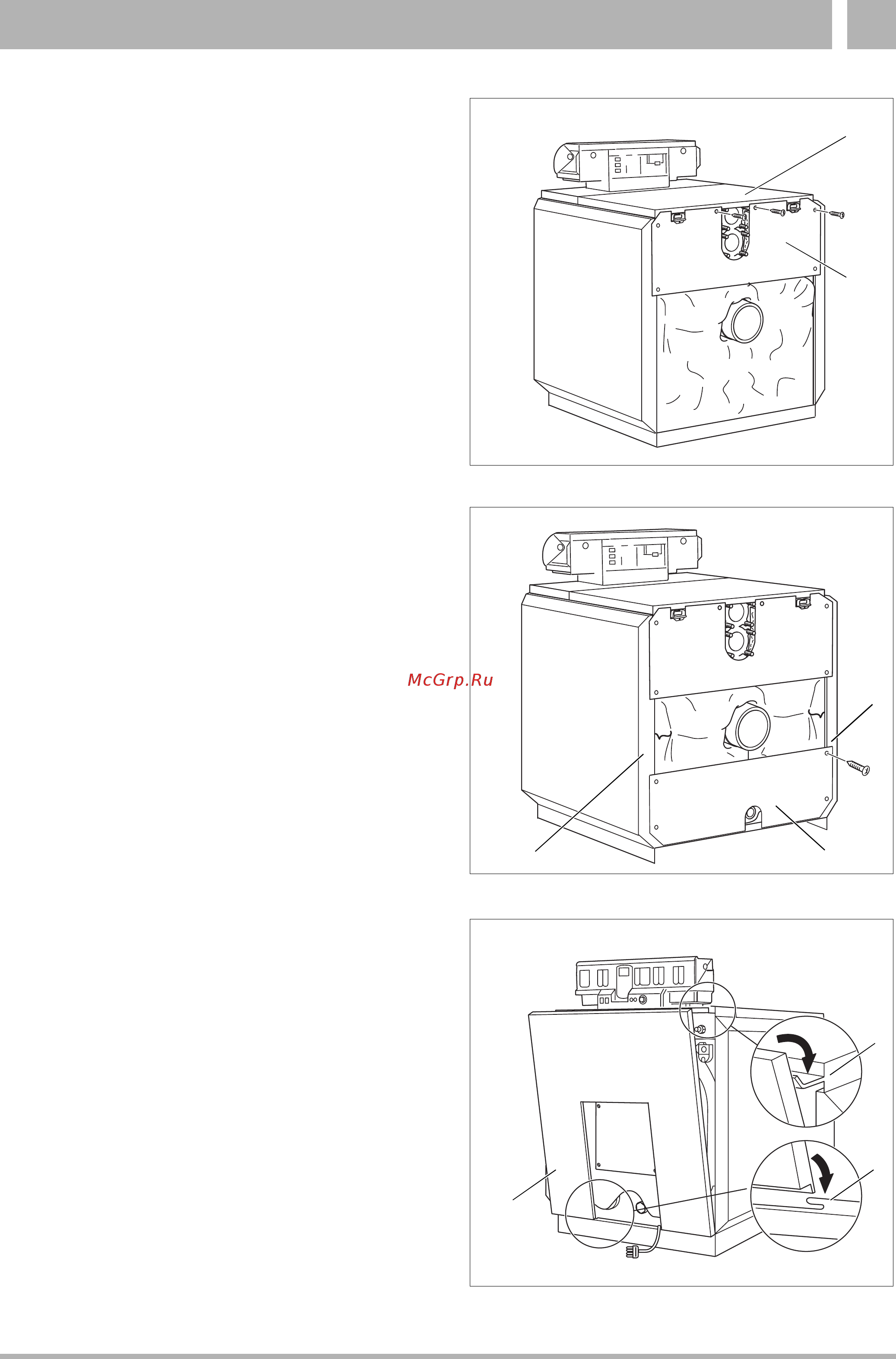

Рис. 39 Установка верхней задней стенки котла

Рис. 40 Установка нижней задней стенки котла

Рис. 41Установка передней стенки

l Прикрепить верхнюю заднюю стенку котла

(рис.39, поз.2) сзади к крышке (рис.39, поз.1) и

к боковым стенкам.

l Закрепить нижнюю заднюю стенку котла (рис.40,

поз.2) к боковым стенкам (рис.40, поз.1 и 3).

При этом вырез для штуцера наполнения и слива

воды из котла должен быть направлен вниз.

l Установить переднюю стенку (рис.41, поз.3)

внизу в цоколь (рис.41 , поз.2).

l Установить переднюю стенку в отбортовку

передней крышки (рис.41, поз.1).
