Buderus Logasol SKE 2,0 [15/44] Подготовительные работы на крыше 5
![Buderus Logasol SKE 2,0 [15/44] Подготовительные работы на крыше 5](/views2/1423044/page15/bgf.png)
Подготовительные работы на крыше 5
15
Оставляем за собой право на изменения!
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, встроенные в крышу • Издание 04/2006
5.2 Установка дополнительной обрешетки
Для укладывания накладных листов и коллекторов
потребуется дополнительная обрешетка такой же
высоты.
Длина дополнительной обрешетки
Минимальная длина дополнительной обрешетки
(рис.9, поз.2) соответствует ширине поля коллек-
торов (таб.5, стр. 14, размер A) плюс примерно 10
см для боковых прихватов (рис.9, поз.1).
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Как вариант, вместо дополнительной
обрешетки в области установки кол-
лекторов можно сместить существу-
ющую обрешетку крыши на необхо-
димое расстояние.
В этой инструкции описан монтаж
с дополнительной обрешеткой.
ОСТОРОЖНО!
ПОВРЕЖДЕНИЯ ЗДАНИЯ
из-за негерметичности крыши.
z Закрепите стыки обрешетки на
стропилах или прочно соедините
симеющейся обрешеткой крыши
(рис.9, поз.3 и рис.13, поз. 2).

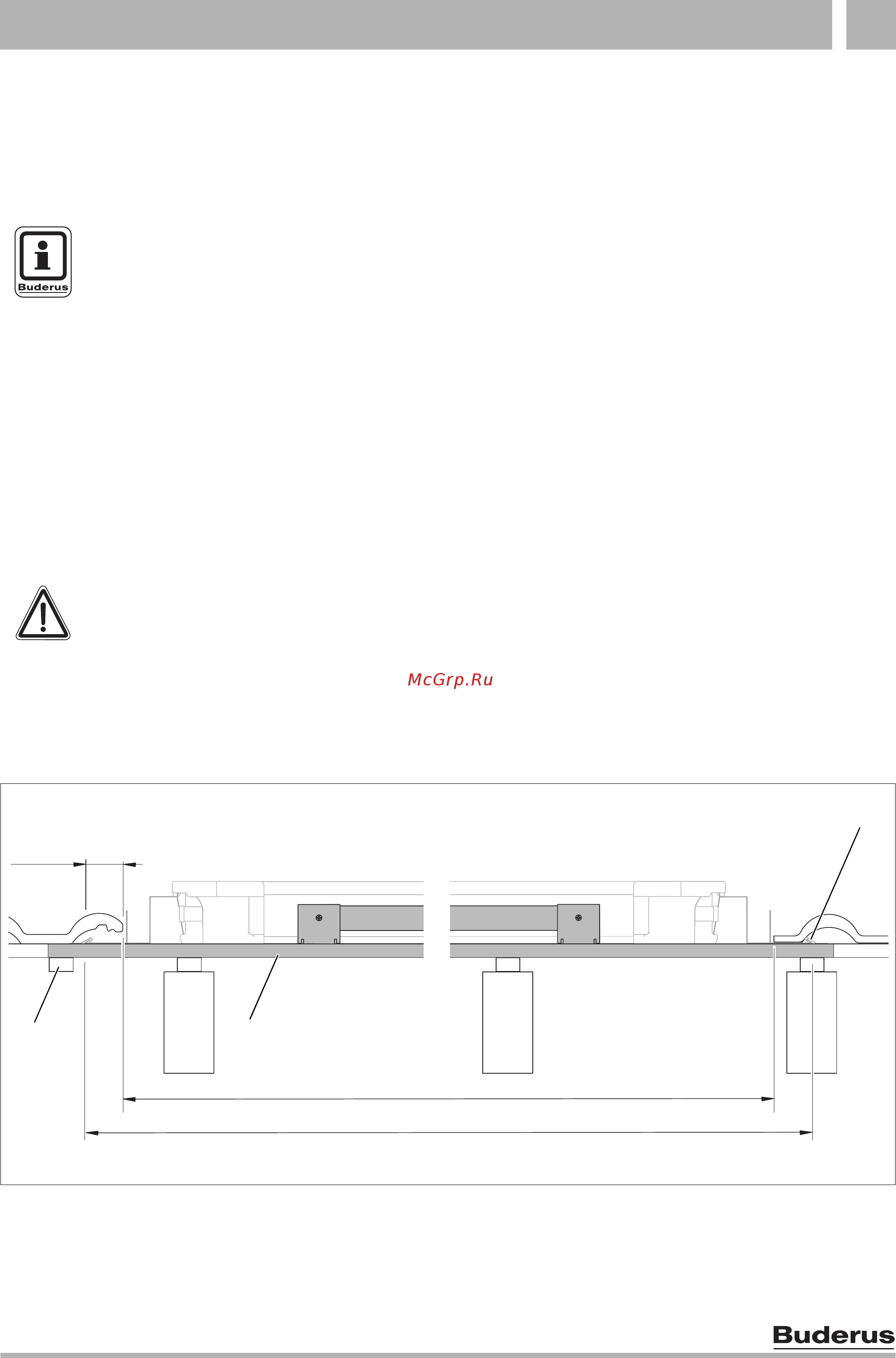

Рис. 9 Длина дополнительной обрешетки (здесь: первая рейка обрешетки внизу с креплением от сползания)
Поз. 1: прихват
Поз. 2: дополнительная обрешетка
Поз. 3: соединение дополнительной обрешетки
63043975.29-1.SD
63043975.29-1.SD
> 80 mm
X
A
2
3
1
