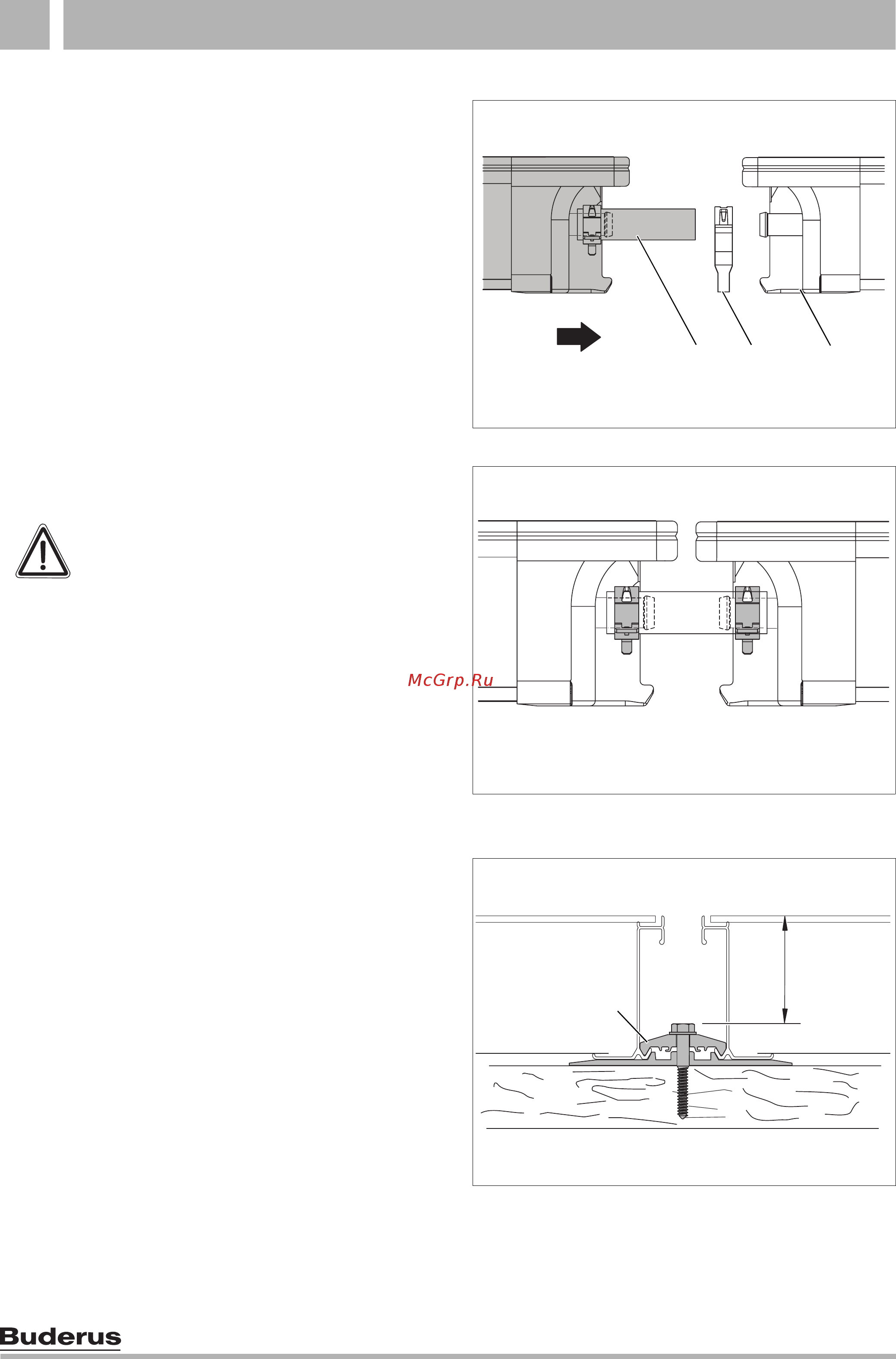

24
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, встроенные в крышу • Издание 04/2006
Оставляем за собой право на изменения!
Монтаж коллекторов6
6.2.2 Установка второго коллектора
z Второй коллектор вместе с установленным зара-
нее шлангами (рис.27, поз.1) должен встать в
крепление от сползания.
z Надеть второй пружинный хомут (рис.27, поз.2)
на шланг солнечного коллектора.
z Придвинуть второй коллектор к первому (рис.27,
поз.2) так, чтобы шланги наделись на левые
штуцеры первого коллектора.
z Надвинуть хомут
на выступ штуцера коллектора
и потянуть фиксирующее кольцо.
z Затянуть винт двухстороннего прижима (рис.29,
поз.1). Для этого понадобится удлинитель, дли-
ной минимум 80 мм.
Теперь прижим зажимает нижние кромки коллек-
тора.
С остальными коллекторами нужно произвести те
же действия.
Рис. 27 Соединить второй коллектор с первым
63043965.47-1.SD
63043965.47-1.SD
1
2
3
Рис. 28 Шланг солнечного коллектора с фиксирующими
пружинными хомутами
63043965.49-1.SD
63043965.49-1.SD
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за незакрепленных шлангов.
z Зажмите все шланги на штуцерах
коллектора пружинными хомутами
(рис.28).
Рис. 29 Затягивание двухстороннего прижима
63043975.08-1.SD
63043975.08-1.SD
80 mm
1
