Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, встроенные в крышу • Издание 04/2006
Оставляем за собой право на изменения!
Перед монтажом4
4.2 Описание деталей
4.2.1 Монтажные комплекты для коллекторов
Монтажные комплекты предназначены для
крепления и уплотнения коллекторов.
Нижние накладные листы (рис.2, поз. 6, 9 и 10)
выполнены для монтажа на крыше с покрытием
из шифера/гонта без свинцового фартука.
Для монтажа нескольких рядов коллекторов
поставляются основной и дополнительные
монтажные комплекты.

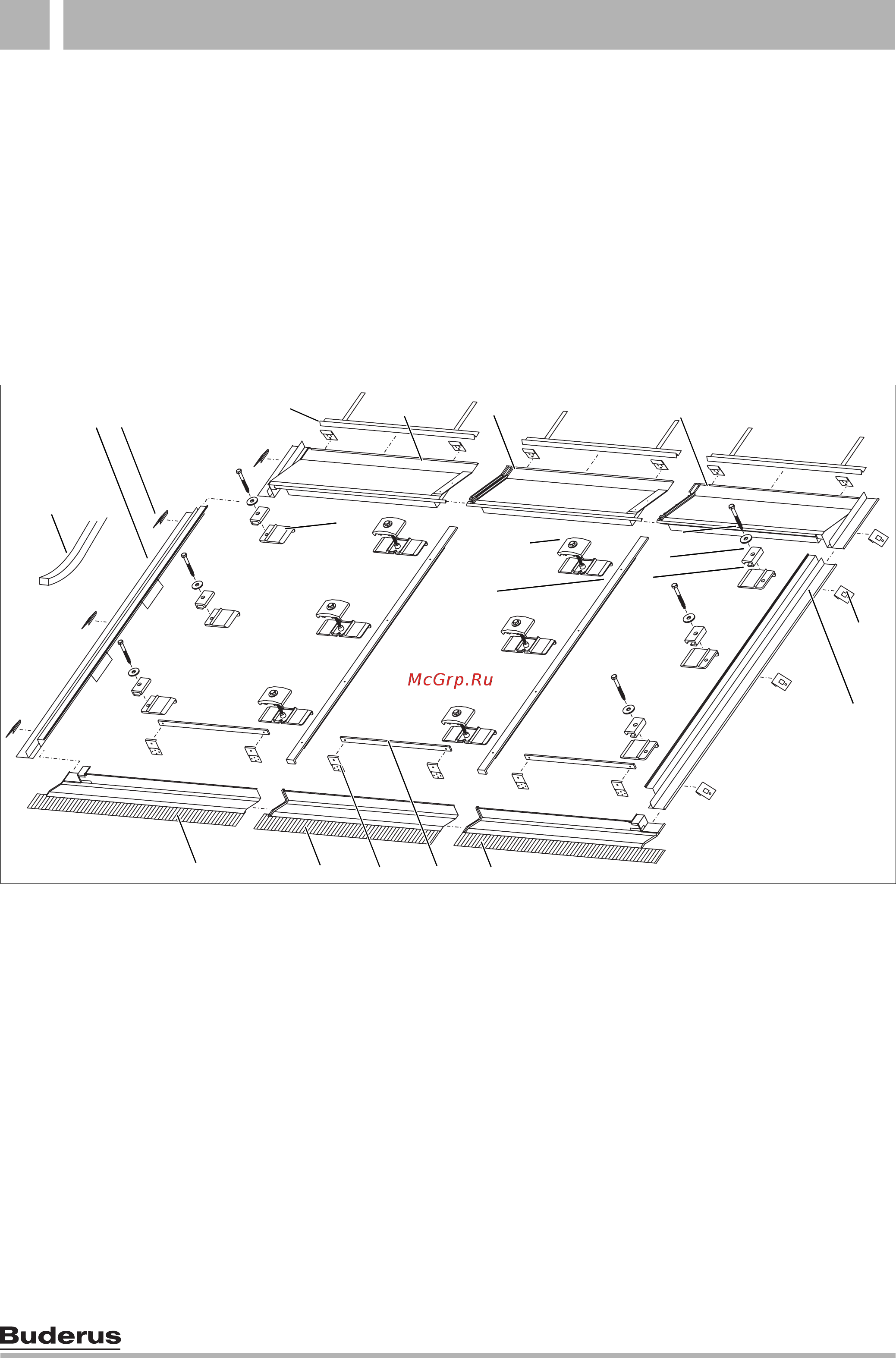

Рис. 2 1 основной комплект для крайних коллекторов и 1 дополнительный комплект для среднего коллектора
(вертикальный однорядный монтаж)
63043975.17-1.SD
63043975.17-1.SD
1
2
3
16
7
6
4
4
5
14
15
8
9
10
11
12
17
18
13
19
Основной монтажный комплект для двух
крайних коллекторов в одном ряду (рис.2):
Дополнительный монтажный комплект, один
на каждый следующий коллектор (рис.2):
Поз. 1: верхний левый накладной лист 1 × Поз. 2: верхний средний накладной лист 1 ×
Поз. 3: верхний правый накладной лист 1 × Поз. 4: прихват (4 шт. запасных)6 ×
Поз. 4: прихват 12 × Поз. 7: планка крепления от сползания 1 ×
Поз. 5: боковой правый накладной лист 1 × Поз. 8: крепление от сползания (для горизон-2 ×
Поз. 6: нижний правый накладной лист 1 × тальной установки коллектора: 3×)
Поз. 7: планка крепления от сползания 2 × Поз. 9: нижний средний накладной лист 1 ×
Поз. 8: крепление от сползания (для горизон-4 × Поз. 11: рулон уплотняющей ленты 1 ×
тальной установки коллектора: 6 ×) Поз. 14: двухсторонний прижим 3 ×
Поз. 10: нижний левый накладной лист 1 × Поз. 15: накладная планка 1 ×
Поз. 11: рулон уплотняющей ленты 1 × Поз. 19: опора для черепицы 1 ×
Поз. 12: боковой левый накладной лист 1 ×
Поз. 13: левая подкладная пластина 3 ×
Поз. 14: двухсторонний прижим 3 ×
Поз. 15: накладная планка 1 ×
Поз. 16: болт 6×40 с подкладной шайбой 6 ×
Поз. 17: односторонний прижим 6 ×
Поз. 18: правая подкладная пластина 3 ×
