38
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, встроенные в крышу • Издание 04/2006
Оставляем за собой право на изменения!
Установка накладных листов10
10.7 Покрытие крыши
10.7.1 Верхняя черепица
z Уложить целую черепицу сверху на накладной
лист.
z Черепицу разрезать так, чтобы:
– как можно дальше перекрыть накладной лист
(рис.61, поз.2), при этом не касаясь его и
– уложить обрезанную черепицу под тем же углом,
что и необрезанные черепицы (этим обеспечива-
ется полное соответствие черепицы лабиринту
укладки). Угол
задается опорой для черепицы.
z Установить опору (рис.61, поз.1) в нужном
положении и прикрепить к обрешетке.
z Положить обрезанные черепицы (рис.61, поз.3).
10.7.2 Боковые черепицы
z Обрезать черепицы в соответствии с размером X
(Таб.5, стр. 14) и уложить их.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Разрезанную черепицу закрепить
соответствующими скобами для
кровельных работ.
ОСТОРОЖНО!
ПОВРЕЖДЕНИЯ ЗДАНИЯ
из-за негерметичности крыши, если
черепицы неплотно прилегают к
накладным листам.

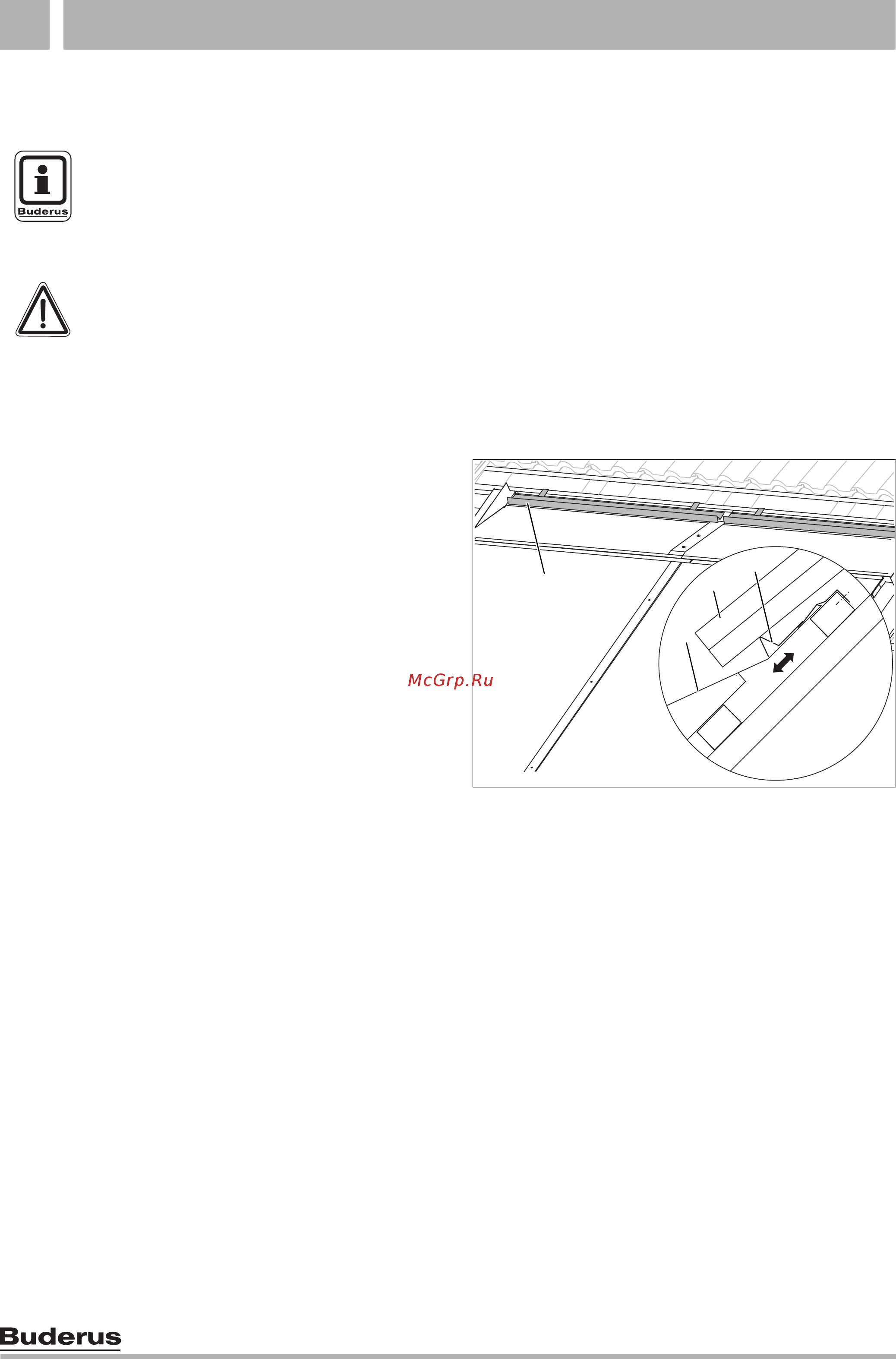

Рис. 61 Укладка и крепление опор для черепицы
Поз. 1: опоры для черепицы
Поз. 2: обрезанная черепица
Поз. 3: накладной лист, верхний
63043975.49-1.SD
63043975.49-1.SD
1
3
2
1
