Установка накладных листов 10
35
Оставляем за собой право на изменения!
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, встроенные в крышу • Издание 04/2006
10.4 Средние накладные листы при
многорядном монтаже
Уплотнение между двумя рядами коллекторов
осуществляется средними накладными листами.
z Уложить отогнутый край накладного листа
(рис. 52, поз. 2) в раму коллектора.
z Подвести накладной лист (рис. 52, поз.1)
к коллектору и вставить в правый боковой
накладной лист.
z При нажатии на лист он входит под раму
коллектора (рис.52, поз. 3).
z Сверху на коллектор
нужно уложить резиновый
язычок (рис. 52, поз.4).
z Снять с накладных листов защитную пленку.
z Отогнутый край левого накладного листа (рис.54,
поз. 1) уложить так же, как и для правого листа
враму коллектора.
z Подвести накладной лист к коллектору и вставить
в левый боковой накладной лист.
z При нажатии на лист он входит
под раму коллек-
тора (рис.52, поз. 3).
z Укоротить резиновый язычок настолько (рис.54,
поз. 3), чтобы он уперся в резиновый язычок
правого накладного листа.
z Вставить резиновый язычок левого накладного
листа в фальц правого накладного листа (рис.54,
поз.2).
z Прижать верхний накладной лист к нижнему.

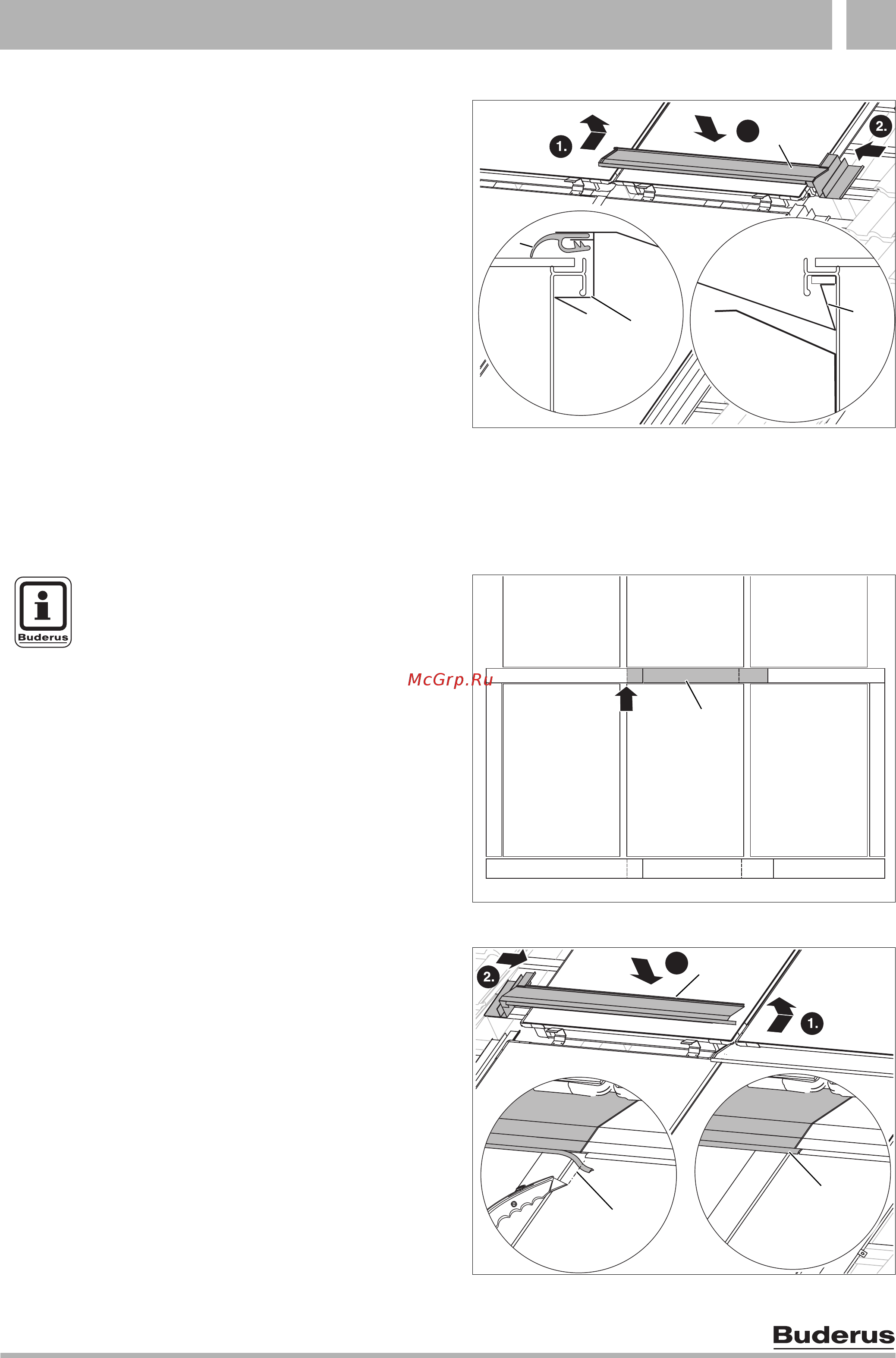

Рис. 52 Установка первого среднего накладного листа
Поз. 1: правый средний накладной лист
Поз. 2: отогнутый край накладного листа
Поз. 3: крепление от сползания
Поз. 4: резиновый язычок
3.
63043975.32-1.SD
63043975.32-1.SD
4
3
2
1
Рис. 53 Размещение среднего накладного листа
63043975.40-1.SD
63043975.40-1.SD
1
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
При установке более двух вертикаль-
ных коллекторов нужны средние
накладные листы (рис. 53, поз.1)
между рядами коллекторов. Они
должны быть уложены заподлицо с
коллектором (стрелка).
При горизонтальном монтаже средние
листы должны быть уложены с нахлес-
том 80– 100 мм.
Рис. 54 Укладка левого среднего накладного листа
63043975.33-1.SD
63043975.33-1.SD
3.
1
2
3
