30
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, встроенные в крышу • Издание 04/2006
Оставляем за собой право на изменения!
Монтаж комплекта для соединения двух рядов 9
9 Монтаж комплекта для соединения двух рядов
(дополнительная комплектация)
По дополнительному заказу можно приобрести
комплект для соединения (рис.39, поз.8) двух
рядов коллекторов. Дополнительные неиспользу-
емые выходы должны быть закрыты заглушками
(рис. 39, поз.9).
Объем поставки (рис.39)
Установка заглушек
Установите заглушки на неиспользуемые подключе-
ния коллектора (рис.40, поз.1).
z Надеть шланги 55 мм (рис.40, поз.3) с предва-
рительно установленными на них
заглушками на
оба свободных подключения.
z Если пружинные хомуты установлены правильно,
то нужно потянуть фиксирующие кольца для фик-
сации соединений.
Монтаж соединительного комплекта
z Снять пластмассовые защитные крышки со
штуцеров коллектора.
z Надеть накидные гайки (рис.41, поз.1) на шту-
церы коллектора.
z Уложить зажимную шайбу (рис.41, поз.2) за
выступ штуцера коллектора и
нажать на нее.
z Надеть на штуцер угловой наконечник с кольцом
(рис.41, поз.3), надавив на него, выровнять и
затянуть накидной гайкой.
z Измерить расстояние между угловыми наконеч-
никами (размер X) при смонтированных коллек-
торах и соответственно обрезать шланг (рис. 41,
поз.5).
z Надеть шланг на угловые наконечники и зажать
пружинными хомутами (рис.41, поз
.4).

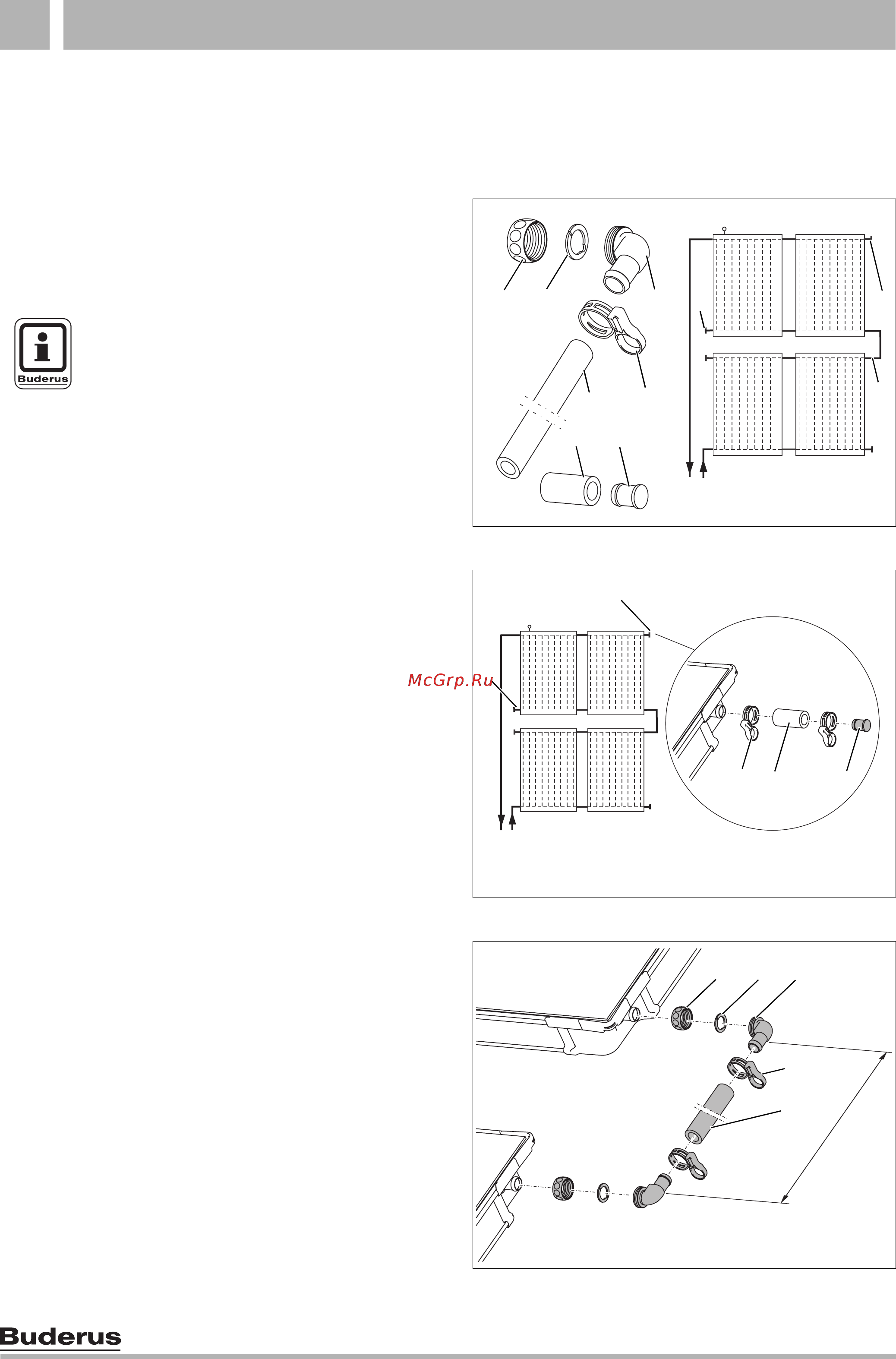

Рис. 39 Схематическое изображение и объем поставки
Рис. 40 Предварительный монтаж заглушек
Рис. 41 Комплект для соединения двух рядов
коллекторов
63043965.51-1.SD
63043965.51-1.SD
9
8
3
1
4
6
7
2
5
9
63043965.52-1.SD
63043965.52-1.SD
3
1
4
2
1
X
63043965.53-1.SD
63043965.53-1.SD
2
1
3
4
5
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Смонтируйте все элементы подключе-
ния к коллекторам на земле.
Поз. 1: угловой наконечник 2 ×
Поз. 2: пружинный хомут 4 ×
Поз. 3: заглушка 2 ×
Поз. 4: шланг 55 мм 2 ×
Поз. 5: шланг 1000 мм 1 ×
Поз. 6: накидная гайка G1 2 ×
Поз. 7: зажимная шайба 2 ×
