Перед монтажом 4
9
Оставляем за собой право на изменения!
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, встроенные в крышу • Издание 04/2006
4.2.2 Гидравлическое соединение
Для гидравлического соединения требуется ком-
плект подключения и соединительный комплект
между коллекторами.
Комплект подключения, на одно поле коллекторов (рис. 3)
Соединительный комплект между коллекторами,
один на коллектор (в двух уголках, рис.4)

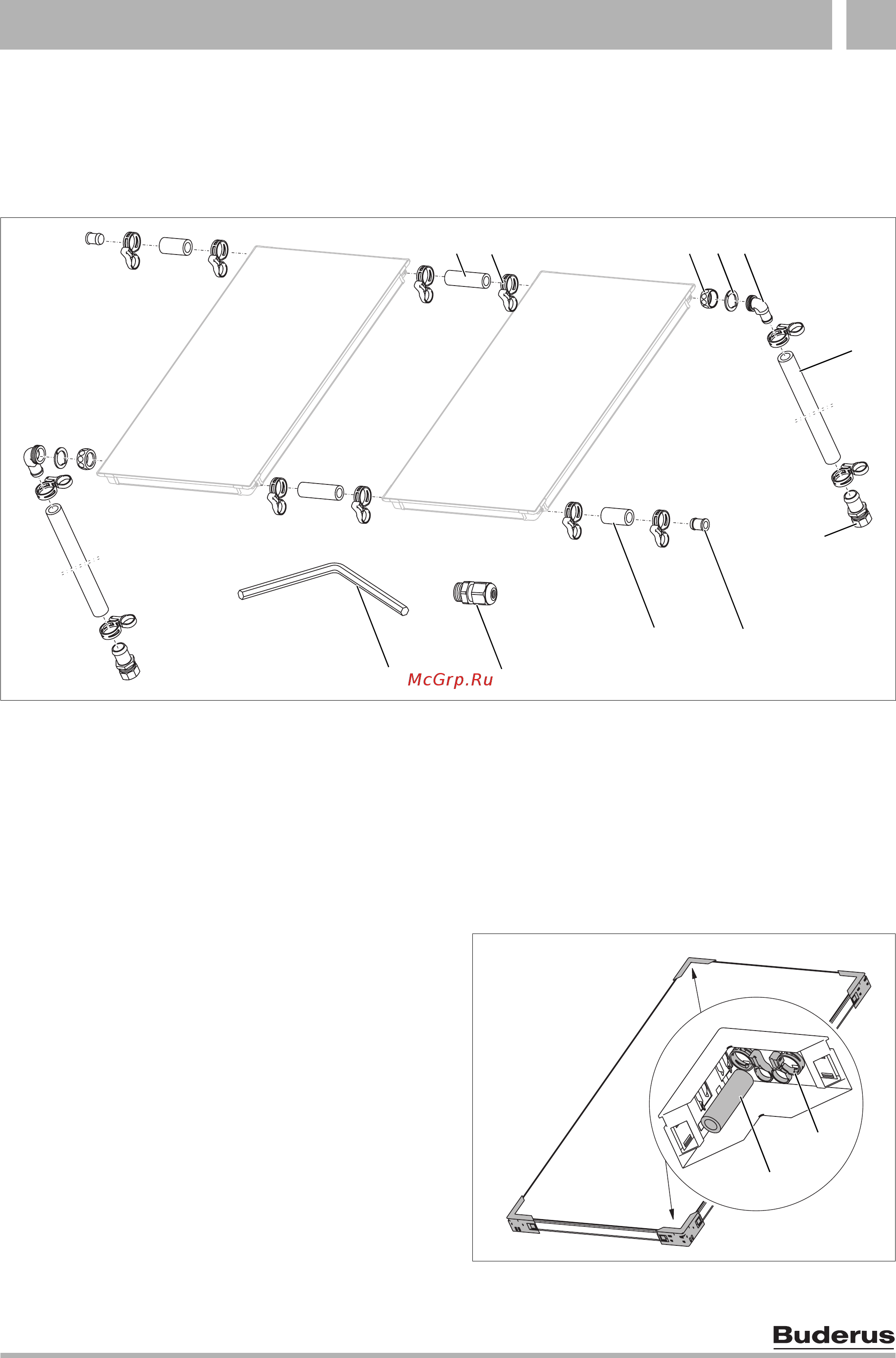

Рис. 3 Комплект подключения и соединительный комплект (показано два коллектора с вертикальной установкой)
63043975.23-1.SD
63043975.23-1.SD
1 2 3
8
9
11
10
4
5
7
6
Поз. 2: пружинный хомут (1 запасной)5 × Поз. 7: наконечник R¾ с зажимным кольцом 18 мм 2 ×
Поз. 3: накидная гайка G1 2 × Поз. 8: заглушка 2 ×
Поз. 4: зажимная шайба 2 × Поз. 9: шланг 55 мм 2 ×
Поз. 5: угловой наконечник 2 × Поз. 10: зажимная резьбовая втулка 1 ×
Поз. 6: шланг 1000 мм 2 × для датчика коллектора
Поз. 11: ключ SW5 1 ×
Рис. 4 Два транспортировочных уголка с одним
соединительным комплектом
63043965.05-1.SD
63043965.05-1.SD
1
2
Поз. 1: шланг 95 мм 2 ×
Поз. 2: пружинный хомут 4 ×
