Buderus Logasol SKE 2,0 [32/44] Установка накладных листов 10

Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, встроенные в крышу • Издание 04/2006

Оставляем за собой право на изменения!

Установка накладных листов10

10.1 Нижние накладные листы

z Уложить свинцовые фартуки всех накладных

листов выступом вперед (рис.43, поз. 2).

z Концы крайних накладных листов вверху (рис. 43,

поз. 1) также уложить с выступом вперед.

z Правый накладной лист вставить верхней

кромкой в паз коллектора (рис.44, поз. 3).

z Придвинуть накладной лист к коллектору так,

чтобы и правая короткая кромка (рис. 44, поз

. 1)

входила вверху в паз коллектора.

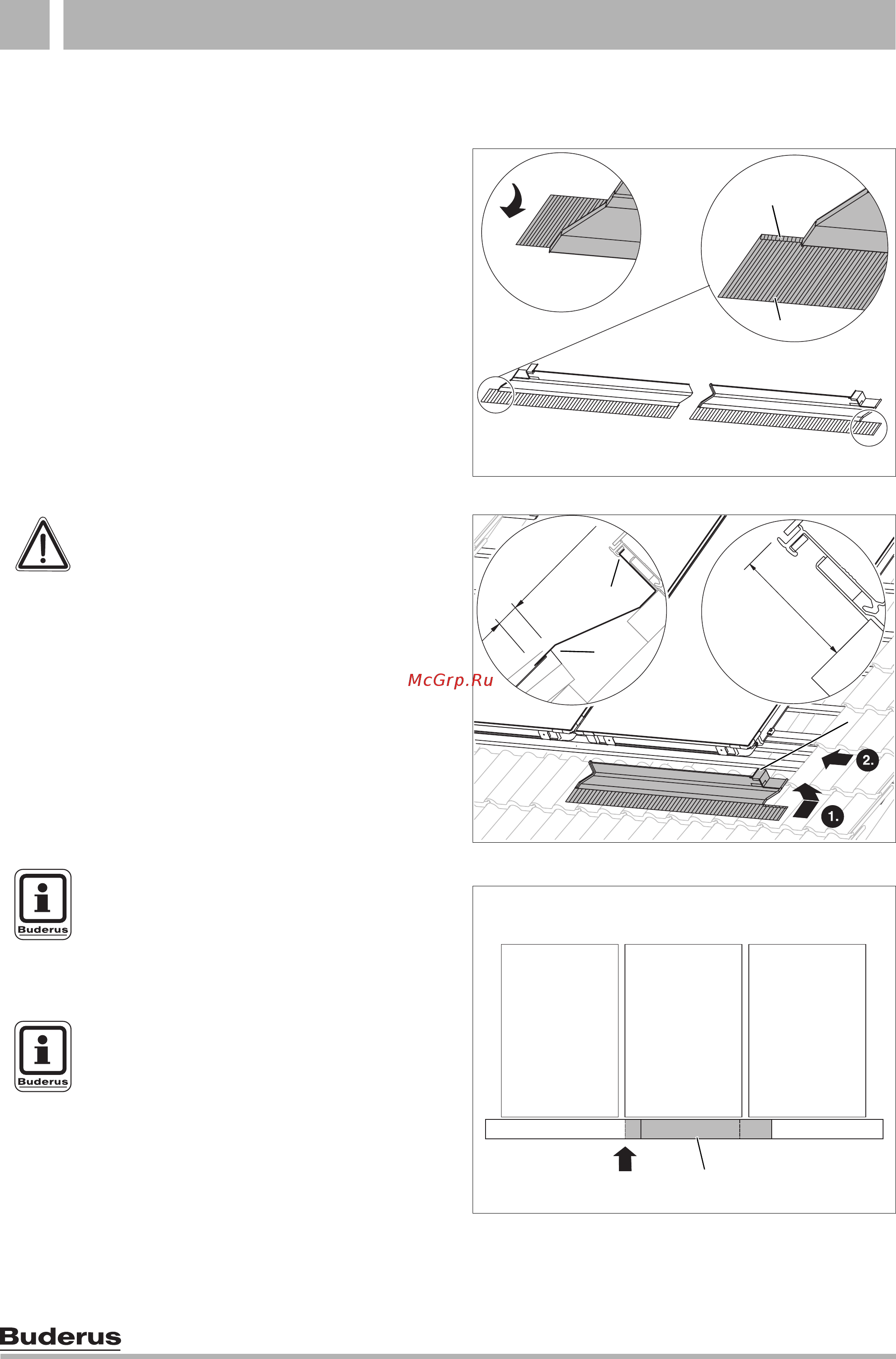

Рис. 43 Укладка свинцовых фартуков

63043975.46-1.SD

Рис. 44 Правый нижний накладной лист

Рис. 45 Размещение средних накладных листов для

вертикальных коллекторов

63043975.10-1.SD

> 10 mm

90 - 92 mm

63043975.38-1.SD

ОСТОРОЖНО!

ПОВРЕЖДЕНИЯ ЗДАНИЯ

из-за неплотностей в крыше, если

расстояние от верхнего края коллек-

тора до верхнего края первой рейки

дополнительной обрешетки не равно

90 –92 мм.

z При необходимости нужно что-

нибудь подложить под обрешетку.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Накладной лист нужно уложить на

черепицу так, чтоб он перекрывал

черепицу минимум на 10 мм (рис. 44,

поз. 2).

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

При установке более двух вертикаль-

ных коллекторов нужны средние

нижние накладные листы (рис.45,

поз.1). Они должны быть уложены

слева заподлицо с коллектором

(стрелка).
