Подключение сборных линий 8
27
Оставляем за собой право на изменения!
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, встроенные в крышу • Издание 04/2006
8 Подключение сборных линий
Информация по прокладке сборных линий приведе-
на в инструкции по монтажу комплектной станции.
Для гидравлического подключения к сборной линии
используются длинные гибкие шланги солнечного
коллектора. Непосредственное подключение жест-
кой сборной линии к коллектору не разрешается.
8.1 Удаление воздуха при заполнении под давлением
Если выпуск воздуха из солнечной установки осу-
ществляется напорным заполняющим насосом, то
вэтом случае установка воздушного клапана на
крыше не требуется.
z Снять пластмассовые защитные крышки со
штуцеров коллектора.
z Надеть накидные гайки (рис.35, поз.1) на
штуцеры коллектора.
z Уложить зажимную шайбу (рис.35, поз.2) за
выступ штуцера коллектора и нажать на
нее.
z Надеть на штуцер угловой наконечник с кольцом
(рис. 35, поз.3), надавив на него, выровнять и
затянуть накидной гайкой.
z Надеть длинный шланг (1000 мм, рис. 35, поз.5)
на угловой наконечник и закрепить пружинным
хомутом (рис.35, поз.4).
z Вставить наконечник с зажимным кольцом
(рис. 35, поз.6) в шланг солнечного коллектора
до упора
и зажать пружинным хомутом.
z Провести через крышу шланг и кабель датчика.
z Подключить сборную линию к наконечнику R¾
сзажимным кольцом (18 мм) (рис.35, поз.6).
Выполните те же действия для подключения
обратной линии.

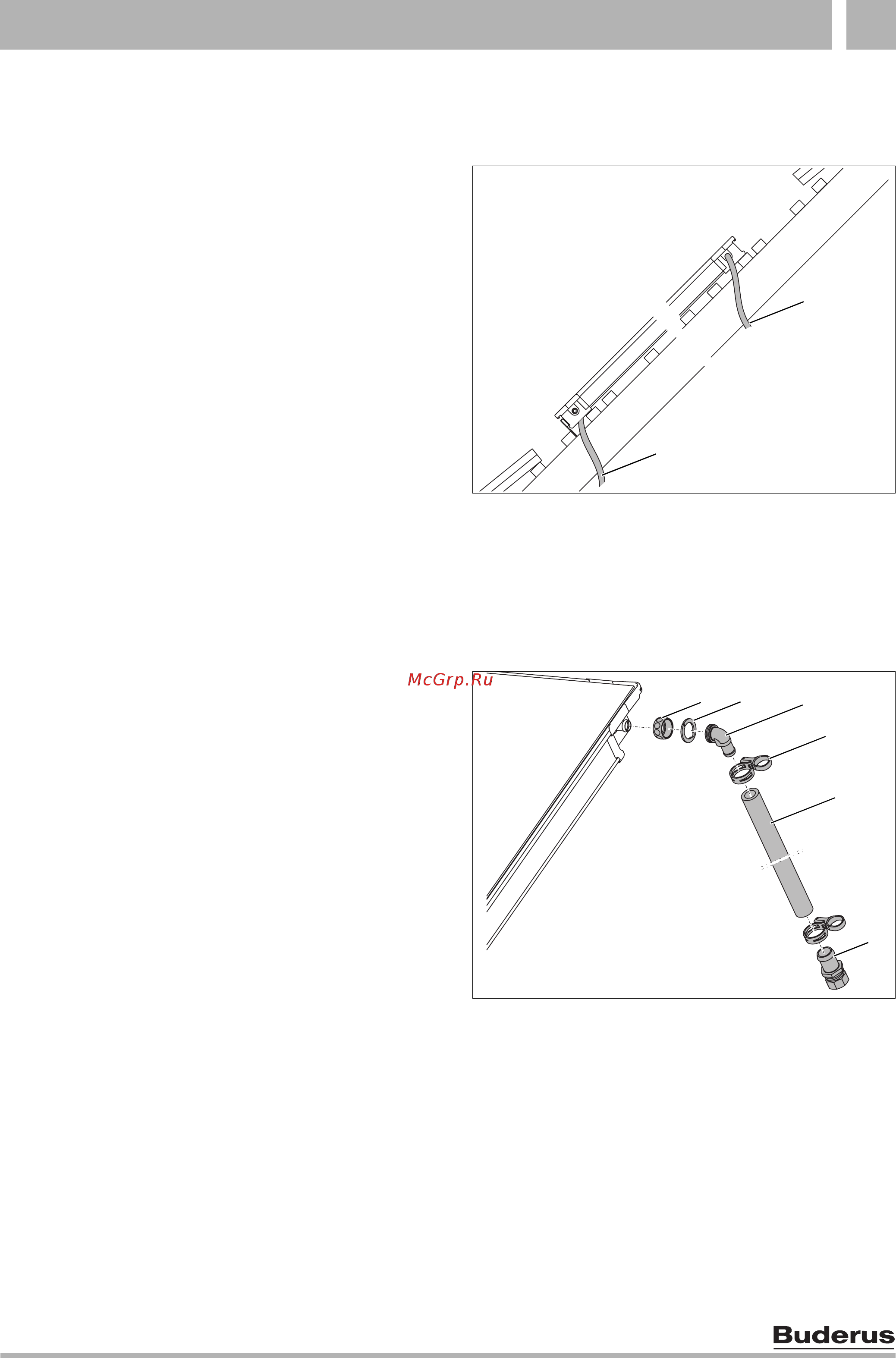

Рис. 34 Проводка соединительных линий под крышу
Поз. 1: подающая линия
Поз. 2: обратная линия
63043975.30-1.SD
63043975.30-1.SD
1
2
Рис. 35 Монтаж подающей линии
Поз. 1: накидная гайка
Поз. 2: зажимная шайба
Поз. 3: угловой наконечник с кольцом
Поз. 4: пружинный хомут с фиксирующим кольцом
Поз. 5: шланг 1000 мм
Поз. 6: наконечник R¾ с зажимным кольцом
63043975.24-1.SD
63043975.24-1.SD
2
1
3
4
5
6
