4 Перед монтажом
4.1 Общие указания
Перед монтажом соберите информацию об
условиях работ у заказчика и местных нормах
иправилах.
Проверьте
– Комплектность поставки и наличие повреждений.
– Оптимальное расположение солнечных коллек-
торов. Учитывайте освещенность солнцем (угол
наклона крыши, ориентацию на юг). Избегайте
затенения высокими деревьями или строениями
и согласуйте панели коллекторов сэлементами и
формой здания (например, соосность с
окнами,
дверями и т.д.).
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
По монтажу коллекторов и герметиза-
ции крыши мы рекомендуем сотруд-
ничать с фирмами, занимающимися
кровельными работами, поскольку у
них имеется опыт работ на крышах, и
они хорошо знают, как предотвратить
опасность падения.

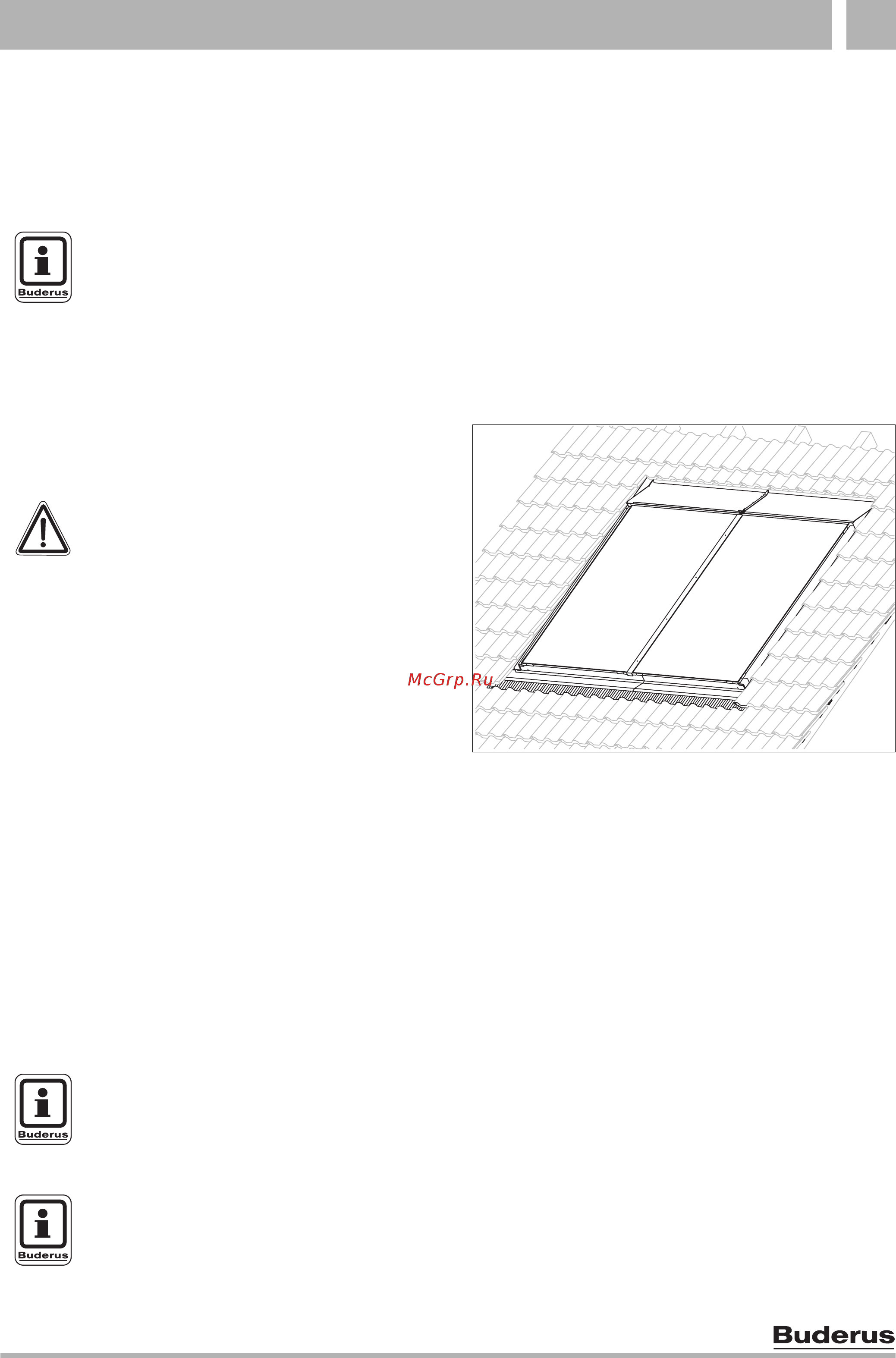

Рис. 1 Общий вид двух коллекторов, встроенных
вкрышу
63043975.22-1.SD
63043975.22-1.SD
ОСТОРОЖНО!
ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ
Если коллектор и монтажный матери-
ал длительное время подвергается
воздействию солнечных лучей, то
существует опасность ожога этими
частями.
z Надевайте защитную одежду.
z Во время проведения монтажных
работ всегда укрывайте коллекторы
и монтажный материал от солнеч-
ных лучей для защиты от высоких
температур (например, тентом,
который можно приобрести по
дополнительному заказу).
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Используйте только фирменные детали
изготовителя, дефектные части сразу
же меняйте на новые.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Удалите сломанные черепицу, гонты
или листы рядом с коллекторами
и замените их на новые.
