Монтаж коллекторов 6
21
Оставляем за собой право на изменения!
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, встроенные в крышу • Издание 04/2006
6.1.1 Монтаж соединительного комплекта
Гидравлическое соединение второго коллектора
выполняется с помощью соединительного ком-
плекта (шланги 95 мм и пружинные хомуты из
транспортировочных уголков).
z Снять пластмассовые защитные крышки со
штуцеров коллектора.
z Надеть шланги 95 мм (рис.20, поз.2) на правые
штуцеры второго и всех других коллекторов.
z Надеть пружинные хомуты (рис.20, поз.1) на
шланг
солнечного коллектора (второй хомут бу-
дет потом фиксировать подключение другого
коллектора).
z Если пружинный хомут установлен правильно,
то нужно потянуть фиксирующее кольцо для
фиксации соединения (рис. 20, поз.3).
6.1.2 Установка заглушек
Для подключения поля коллекторов требуются не
все выходы и поэтому неиспользуемые нужно
заглушить.
z Снять пластмассовые защитные крышки со
штуцеров коллектора.
z Надеть шланги
55 мм (рис.21, поз.2) с предва-
рительно установленными на них заглушками на
оба свободных штуцера поля коллекторов.
z Если пружинные хомуты установлены правильно,
то нужно потянуть фиксирующие кольца для фик-
сации соединений.

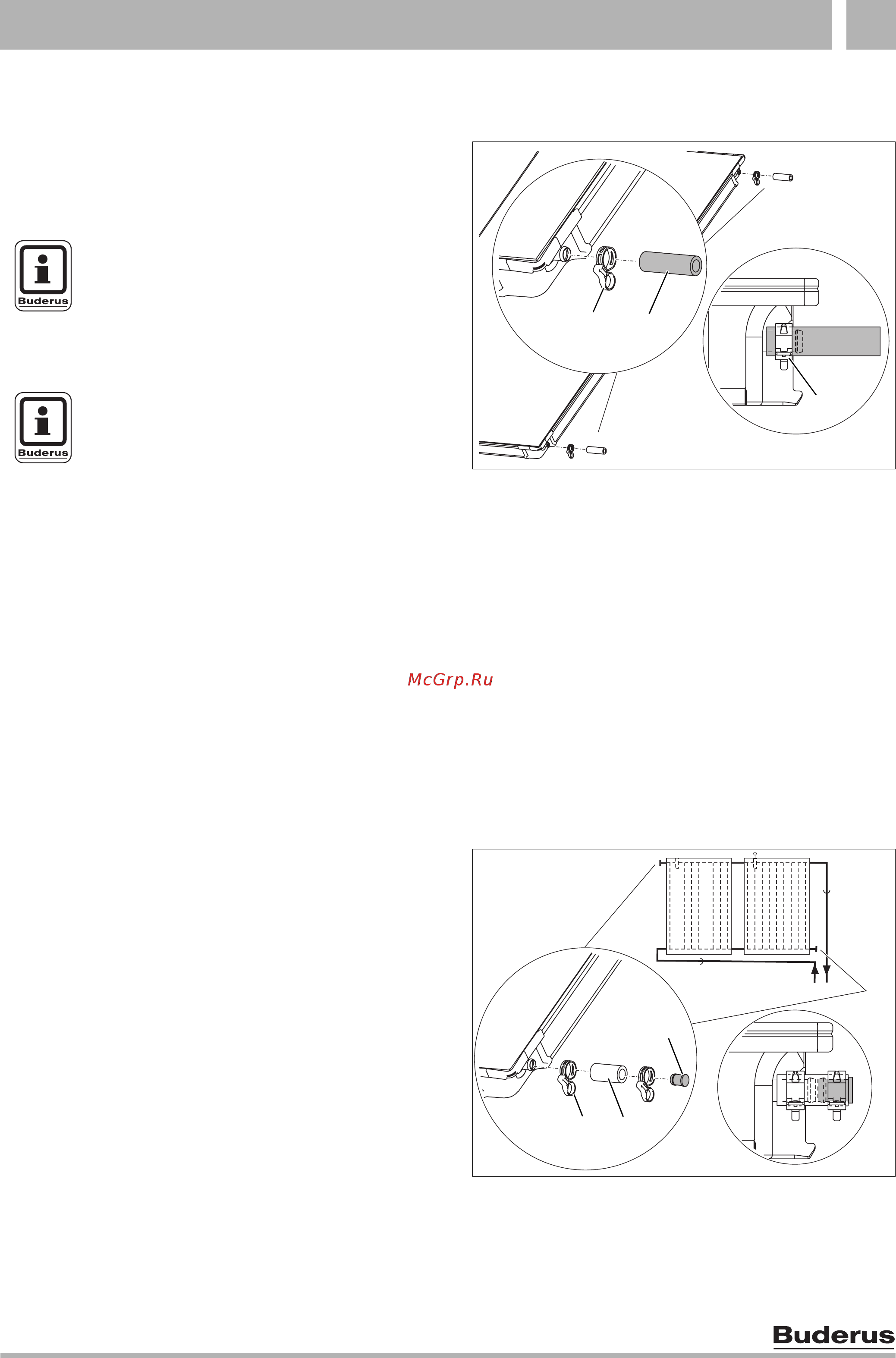

Рис. 20 Предварительный монтаж соединительного
комплекта
63043965.40-1.SD
63043965.40-1.SD
1
2
3
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Для облегчения монтажа, особенно
при низких температурах, мы реко-
мендуем положить шланги вгоря-
чую воду.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
На рисунках показан соединительный
комплект при установке первого кол-
лектора справа.
Рис. 21 Установка заглушек и пружинных хомутов
Поз. 1: пружинный хомут
Поз. 2: шланг 55 мм
Поз. 3: заглушка
63043965.41-1.SD
63043965.41-1.SD
2
1
3
