Подключение сборных линий 8
29
Оставляем за собой право на изменения!
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, встроенные в крышу • Издание 04/2006
Подключение воздушного клапана под крышей
z Снять пластмассовые защитные крышки со
штуцеров коллектора.
z Надеть накидные гайки (рис.38, поз.1) на
штуцеры коллектора.
z Уложить зажимную шайбу (рис.38, поз.2) за
выступ штуцера коллектора и нажать на нее.
z Выровнять наконечник с кольцом (рис.38, поз.3)
и затянуть накидной гайкой.
z Надеть длинный шланг (1000 мм,
рис. 38, поз.5)
на угловой наконечник и закрепить пружинным
хомутом (рис.38, поз.4).
z Провести через крышу шланг и кабель датчика.
Выполните те же действия для подключения
обратной линии.
z Прикрутить наконечник R¾ с кольцом (рис.38,
поз.6) и двойной ниппель с кольцом (рис.38,
поз.8) к воздухосборнику (рис.38, поз.7).
z Вставить наконечник шланга
(рис. 38, поз.6)
до упора в шланг солнечного коллектора и
закрепить пружинным хомутом.
z Подключить сборную линию к резьбовому
соединению с зажимным кольцом (рис.38,
поз.8).

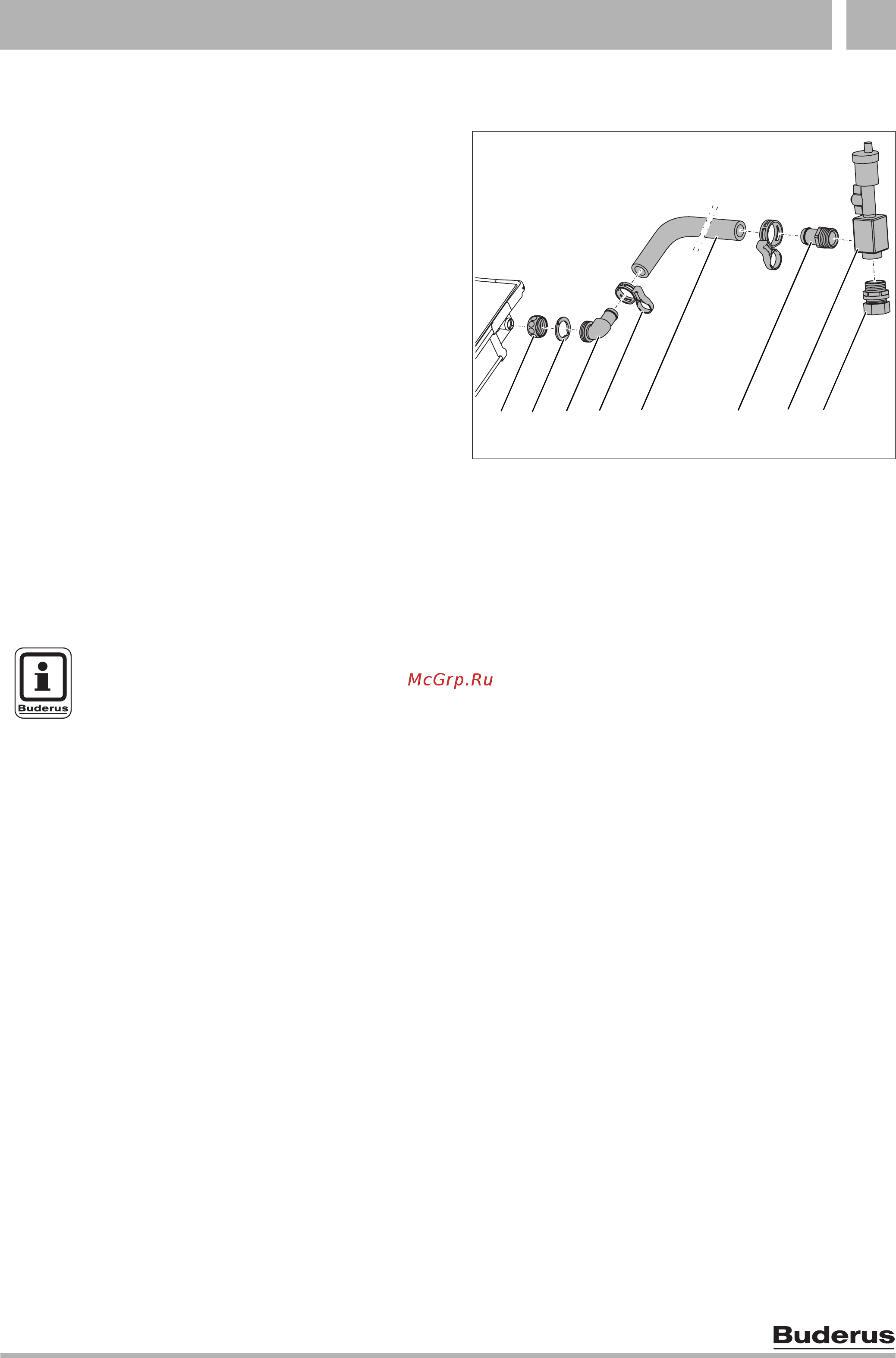

Рис. 38 Подключение шланга солнечного коллектора
кштуцеру подающей линии
Поз. 1: накидная гайка G1
Поз. 2: зажимная шайба
Поз. 3: угловой наконечник с кольцом
Поз. 4: пружинный хомут с фиксирующим кольцом
Поз. 5: шланг 1000 мм
Поз. 6: наконечник R¾ с кольцом
Поз. 7: воздухосборник
Поз. 8: двойной ниппель с кольцом и резьбовым
соединением
63043975.25-1.SD
63043975.25-1.SD
3
2
4
56
1
7
8
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
При подключении обратной линии
нужно установить наконечник с за-
жимным кольцом из комплекта для
подключения в длинный шланг сол-
нечного коллектора.
