Установка накладных листов 10
31
Оставляем за собой право на изменения!
Инструкция по монтажу Logasol SKN 3.0 / SKE 2.0, встроенные в крышу • Издание 04/2006
10 Установка накладных листов
Перед тем, как закрыть коллекторы накладными
листами, нужно проверить:
Для уплотнения поля коллектора нужно вокруг него
и между коллекторами/рядами коллекторов устано-
вить накладные листы.
1.
Шланги солнечного коллектора зажаты
пружинными хомутами (фиксирующие
кольца вытянуты)?
2.
Каждый коллектор закреплен справа
ислева прижимами?
3.
Датчик вставлен до упора и закреплен
взажимной втулке?
4.
Проведена
гидравлическая опрессовка,
все подключения герметичны
(см. инструкцию комплектной станции)?
ОСТОРОЖНО!
ПОВРЕЖДЕНИЯ ЗДАНИЯ
из-за негерметичности крыши.
z Тщательно устанавливайте наклад-
ные листы, чтобы не было неплот-
ностей в поле коллекторов.

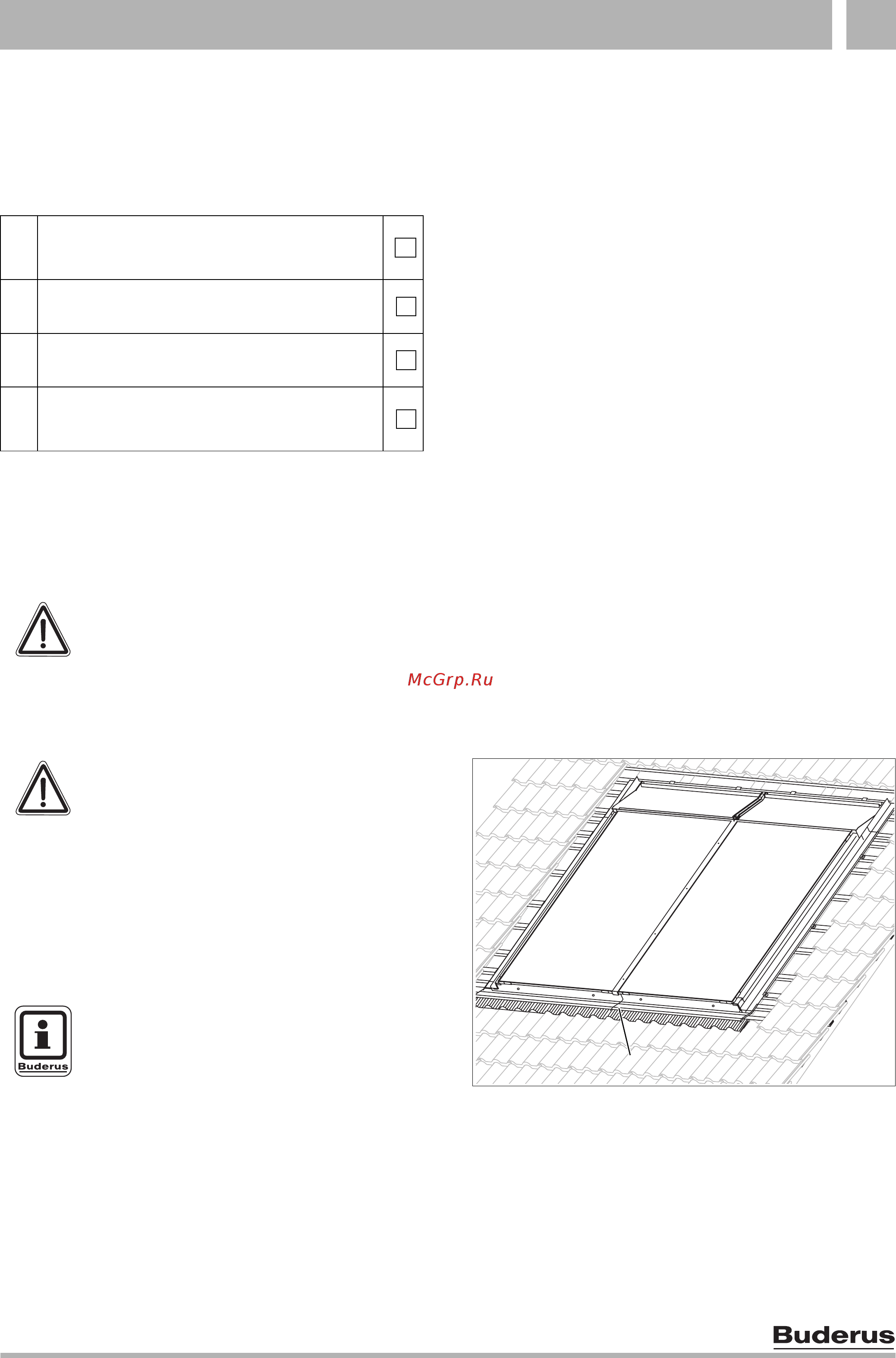

Рис. 42 Накладные листы, установленные
по периметру коллекторов
63043975.09-1.SD
63043975.09-1.SD
1
ОСТОРОЖНО!
ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ
Аналогично с другими элементами,
устанавливаемыми на кровле, нужно
перекрыть стыки между коллекторами
и черепицей, используя тонкие сталь-
ные листы. Листами можно поранить-
ся.
z При работе с ними надевайте
защитные перчатки.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
При горизонтальном монтаже нахлест
нижних, средних и верхних накладных
листов должен быть не между двумя
коллекторами (рис.42, поз. 1), а в
середине коллектора.
