Baltur BTG 3,6P [11/24] Использование горелки

9 / 21

0006081225_2007/05

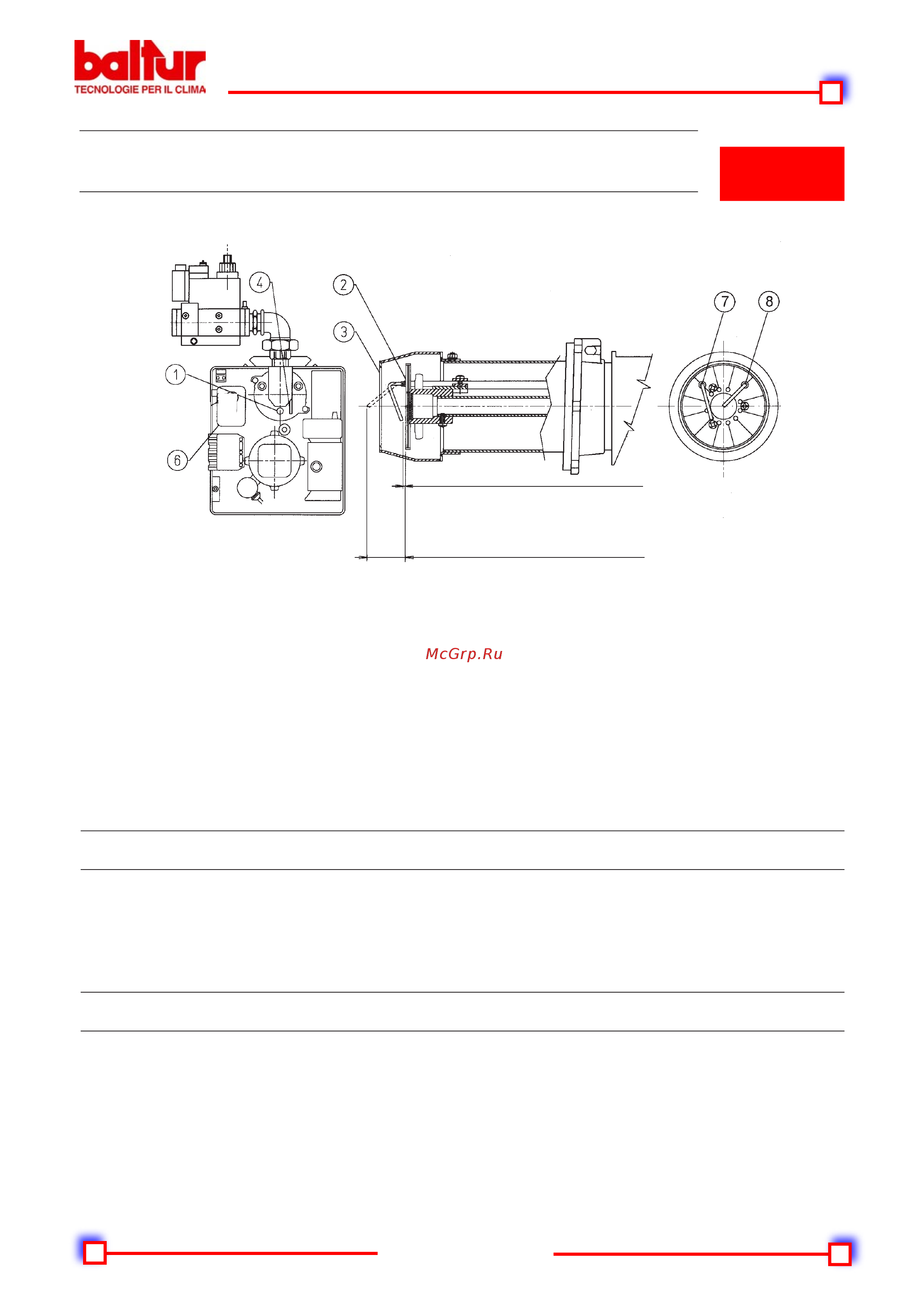

СХЕМА РЕГУЛИРОВКИ ВОЗДУХА НА ГОЛОВКЕ ГОРЕНИЯ И

РАСПОЛОЖЕНИЕ ДИСКА - ЭЛЕКТРОДОВ BTG 11P

N° 9485/2

ИСПР. 22/06/99

1 - Винт регулировки диск-головка

( откручивать для открытия воздушного зазора между диском и головкой,

закручивать для закрытия)

2 - Диск: ВНИМАНИЕ! Избегать полного закрытия

3 - Головка горения

4 - Указатель позиции диска головки

6 - Серводвигатель для регулировки воздушной заслонки

7 - Электрод розжига

8 - Электрод ионизации

ТЕХОБСЛУЖИВАНИЕ

Горелка не нуждается в особенном обслуживании, но в любом случае, хорошим правилом будет если

Вы регулярно будете проверять чистоту фильтра и эффективность электрода ионизации. Необходимо

также проверять, что искра электрода розжига происходит между электродом и диском перфорированного

листа. Может даже понадобится прочистить головку горения. Во время операции по повторному монтажу

компонентов будьте внимательны: точно центрировать электроды (розжига и контроля пламени) для

предотвращения замыкания на "массу", что приведёт к блокировке горелки.

ИСПОЛЬЗОВАНИЕ ГОРЕЛКИ

Горелка работает полностью в автоматическом режиме, поэтому выполнять какие-либо регулировки

во время её функционирования не нужно. Положение “блокировка" это защитная позиция, в которую

автоматически переходит горелка, когда какой-то компонент горелки или системы ненадёжен, поэтому,

прежде чем восстановить функционирование горелки, необходимо убедиться в том, что причина, вызвавшая

“блокировку” не приведёт к созданию опасной ситуации.

Причины блокировок могут носить временный характер, напр., воздух в трубопроводах и т. д.. В данных случаях

после разблокирования горелка переходит к нормальному функционированию. В случае повторных ”блокировок"

(3-4 раза подряд) не нужно настаивать на восстановлении работы, найдите причину и устраните её или запросите

помощь в Сервисном Центре. В положении “блокировка" горелка может находиться неограниченное время. В

случае аварийной ситуации закрыть топливный кран и отключить электрическое питание.

4 Выступ электрода розжига

52 Выступ электрода ионизации
