Baltur BTG 3,6P [21/24] Connectron типа lks 120 02 b5 5 51

19 / 21

0006081225_2007/05

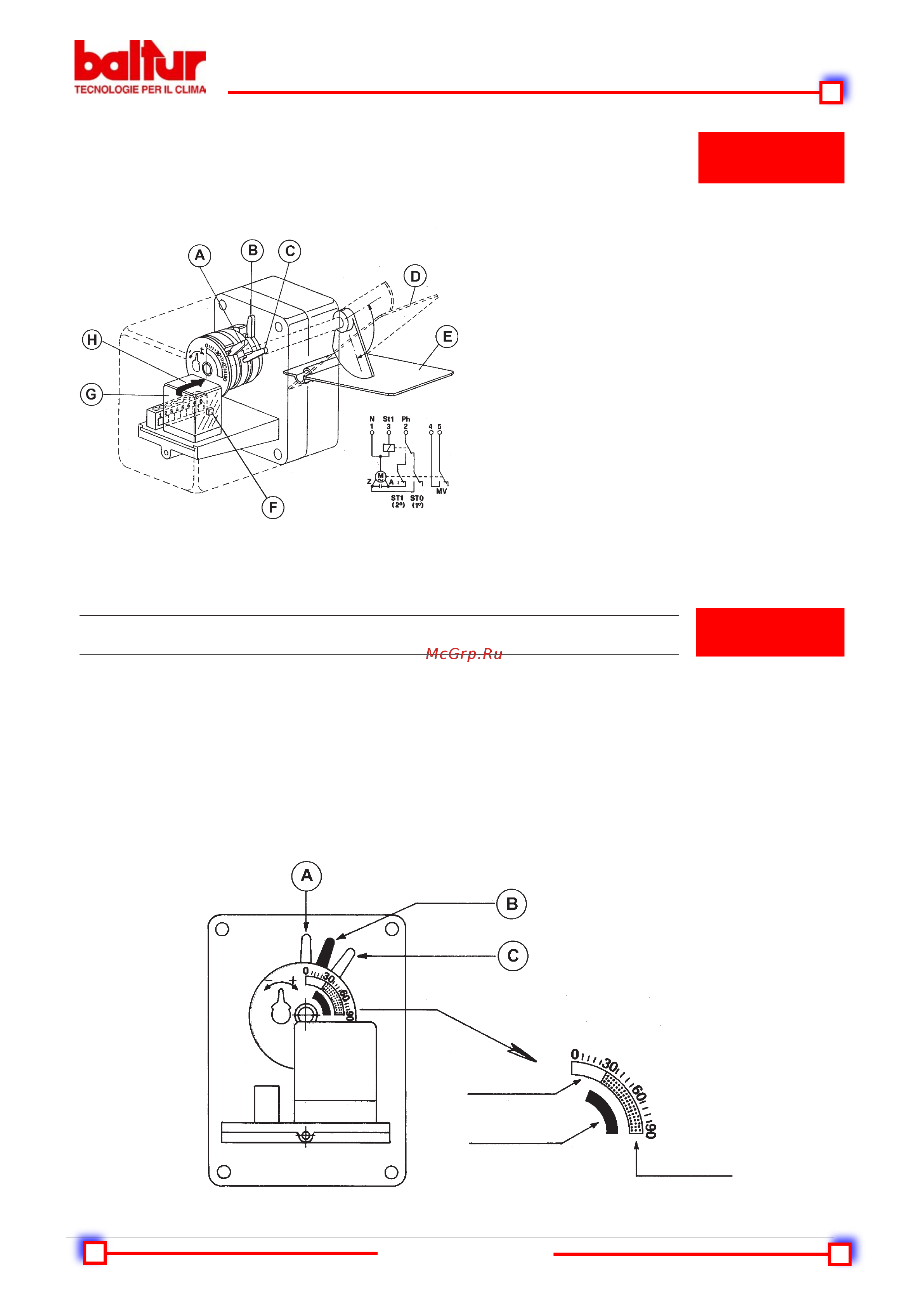

СЕРВОДВИГАТЕЛЬ ПРИВОДА ВОЗДУШНОЙ ЗАСЛОНКИ CONNECTRON

“LKS 120-02 (B5-5-51)

ПРИ ГОРЕЛКЕ В ПОКОЕ ВОЗДУШНАЯ ЗАСЛОНКА ЗАКРЫТА

A) Кулачок момента срабатывания клапана пламени

2-ой ступени (чёрного цвета) должен находится

в промежуточном положении между кулачками,

регулирующими воздух 1-ой и 2-ой ступеней

B) Кулачок регулировки воздуха пламени 1-ой ступени

(голубого цвета)

B) Кулачок регулировки воздуха пламени 2-ой ступени

(красного цвета)

D) Воздушная заслонка в открытом положении

E) Воздушная заслонка в закрытом положении

F) Кнопка ручного подключения 2-ой ступени

G) Реле изменения направления вращения

H) Опорный указатель сервопривода

1 - Нейтраль 2 - Фаза

3 - Термостат 2-ой 4/5 - Микровыключатель для

ступени клапана пламени 2-ой

ступени

BT 8920/2

ИСПР. 14/02/2001

CONNECTRON ТИПА “LKS 120-02 (B5-5-51)

BT 8943

ИСПР. 14/02/2001

ПРИБЛИЗИТЕЛЬНАЯ РЕГУЛИРОВКА СЕРВОДВИГАТЕЛЯ ДЛЯ ПЕРВОГО ВКЛЮЧЕНИЯ

Для первого пуска кулачки отрегулируйте приблизительно так:

Кулачок регулировки воздуха 1-ой ступени (голубого цвета) - 25°

Кулачок регулировки воздуха 2-ой ступени (красного цвета) - 50°

Кулачок момента срабатывания топливного клапана пламени 2-ой ступени (чёрного цвета) - 40°

ПРИМ. - Положение кулачков должно соответствовать действительной подаче топлива, проверьте горение при помощи

подходящих инструментов.

- Расход воздуха в положении пламени 1-ой ступени должен по-крайней мере соответствовать 50% общего

расхода воздуха.

Голубой

Оранжевый

Чёрный
