Baltur BTG 3,6P [17/24] Газовый комбинированный клапан моноблок dungs мод mb zrdle b01

15 / 21

0006081225_2007/05

Моноблок DUNGS модель MB-ZRDLE... включает:

а) Прессостат минимального давления газа (3).

b) Газовый фильтр (6)

c) Регулятор (стабилизатор) давления (2)

d) Предохранительный клапан (встроен в регулятор давления) быстрого открытия и закрытия (4)

e) Главный двухпозиционный клапан (1-ая и 2-ая ступени) медленного открытия с быстрым регулируемым

начальным скачком и быстрым закрытием (8).

Для выполнения регулировки следует уточнить следующее:

1) Фильтр на входе (6), доступ к нему для выполнения чистки возможен путём вынимания одной из двух

боковых пластинок закрытия.

2) Стабилизация давления (смотрите таблицу) регулируется посредством винта, доступ к которому возможен

путём вынимания с боковой стороны крышечки (2). Полный ход от минимального значения до максимального и,

наоборот, требует осуществления около 60 полных оборотов, не прилагайте усилий на концевые выключатели.

Перед включением горелки дайте, как минимум, 15 оборотов в сторону знака "+". Вокруг входного отверстия

приводятся стрелки, указывающие на направление вращения. Для увеличения давления поверните винт

по часовой стрелке, а для уменьшения - против часовой. Данный стабилизатор при отсутствии потока

обеспечивает герметичное закрытие на участке между "передними" и "задними" устройствами. Дополнительные

пружины, служащие для получения других, отличных от вышеуказанных значений давления, отсутствуют. Для

регулировки стабилизатора давления подсоедините водяной манометр к держателю, монтированному

на клапане, используя заборное отверстие Pa (7), которое соответствует выходу стабилизатора

3) Предохранительный клапан быстрого открытия и закрытия (4) не регулируется

4) Главный клапан (8)

Регулировка быстрого начального скачка, что влияет на первое и второе положение открытия

клапана. Регулировка быстрого скачка и гидравлического тормоза влияют на 1-е и 2-е положения клапана

пропорционально регулировкам расхода. Для выполнения регулировки откройте защитную крышечку (11)

и используйте её заднюю часть в качестве инструмента для вращения пальца.

Вращение по часовой стрелке = быстрый скачок менее интенсивен

Вращение против часовой стрелки = быстрый скачок более интенсивен

РЕГУЛИРОВКА ПЕРВОГО ПОЛОЖЕНИЯ (ПЛАМЕНИ 1-ОЙ СТУПЕНИ)

Ослабьте винт с выступающей цилиндрической головкой

(1).

Поверните хотя бы на 1 оборот в направлении, указанном стрелкой со знаком "+" (вращение

против часовой стрелки), ручку (10) регулировки расхода для пламени второй ступени

ВНИМАНИЕ! Если данная ручка регулировки 2-ой ступени не будет повёрнута, как минимум, на один

оборот в сторону "+" клапан не откроется на первое положение.

Поверните кольцо (9) регулировки 1-го положения в направлении, указанном стрелкой со знаком "+"

(вращение против часовой стрелки). Приблизительно его нужно повернуть чуть больше, чем на два

оборота по отношению к концевому стопору. Вслед за этим, только при работе на первой ступени,

поверните соответствующим образом кольцо (9) для получения требуемой подачи газа для пламени

первой ступени. Уточняем, что полный ход регулятора расхода от "-" до "+" и, наоборот, составляет

около ТРЁХ с половиной оборотов. Вращение по часовой стрелке регулятора приводит к сокращению

подачи, а против часовой - к увеличению.

РЕГУЛИРОВКА ВТОРОГО ПОЛОЖЕНИЯ (ПЛАМЕНИ 2-ОЙ СТУПЕНИ)

Ослабьте винт с выступающей цилиндрической головкой (1). Поверните ручку (10) в направлении, указанном

стрелкой со знаком "+" (против часовой стрелки), настолько, сколько Вам

необходимо для получения требуемой подачи газа для пламени второй

ступени. Уточняем, что полный ход регулятора расхода от "+" до "-" и, наоборот,

составляет около ПЯТИ оборотов. Вращение по часовой стрелке регулятора

приводит к сокращению подачи, а против часовой - к увеличению.После

выполнения регулировок по подаче газа для первой и второй ступеней, не

забудьте затянуть винт (1) для предотвращения нежелательных смещений

отрегулированных положений.

N° 0002910311

ИСПР. 13/01/2004

ГАЗОВЫЙ КОМБИНИРОВАННЫЙ КЛАПАН (моноблок)

DUNGS мод. MB-ZRDLE...B01

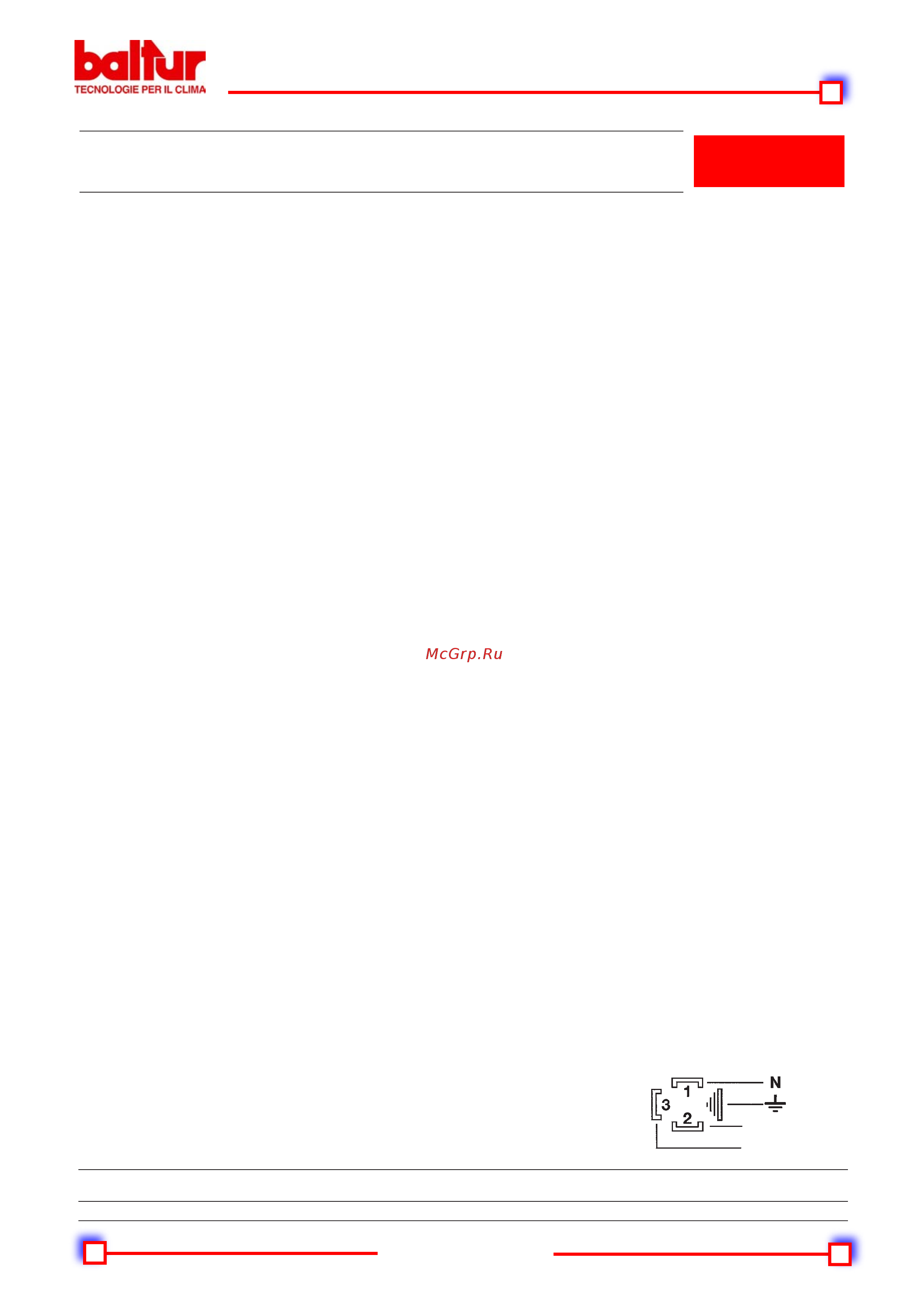

ДЕТАЛЬ КЛЕММНИК

КЛАПАН MB-ZRDLE

Е ПОЛОЖЕНИЕ

КЛАПАН МАКС. ДАВЛЕНИЕ ДАВЛЕНИЕ, РЕГУЛИРУЕМОЕ НА ВЫХОДЕ ТИП ИСПОЛЬЗУЕМОГО

МОДЕЛЬ НА ВХОДЕ (PE) мбар СТАБИЛИЗАТОРА (PA) мбар ГАЗА

MB ...B01 S 20 360 от 4 до 20 Природный газ / СНГ
