Baltur BTG 3,6P [19/24] Воздушный прессостат
![Baltur BTG 3,6P [19/24] Воздушный прессостат](/views2/1423595/page19/bg13.png)
17 / 21
0006081225_2007/05
ТОК ИОНИЗАЦИИ
Минимальный ток для функционирования оборудования
- 3 мкA. Горелка выдаёт ток значительно выше
и благодаря этому обычно нет необходимости в
выполнении дополнительного контроля. В том случае
если есть желание измерить ток ионизации необходимо,
разъединив соединитель "С", серийно подключить
микроамперметр к проводу электрода ионизации, как
показано на рисунке.

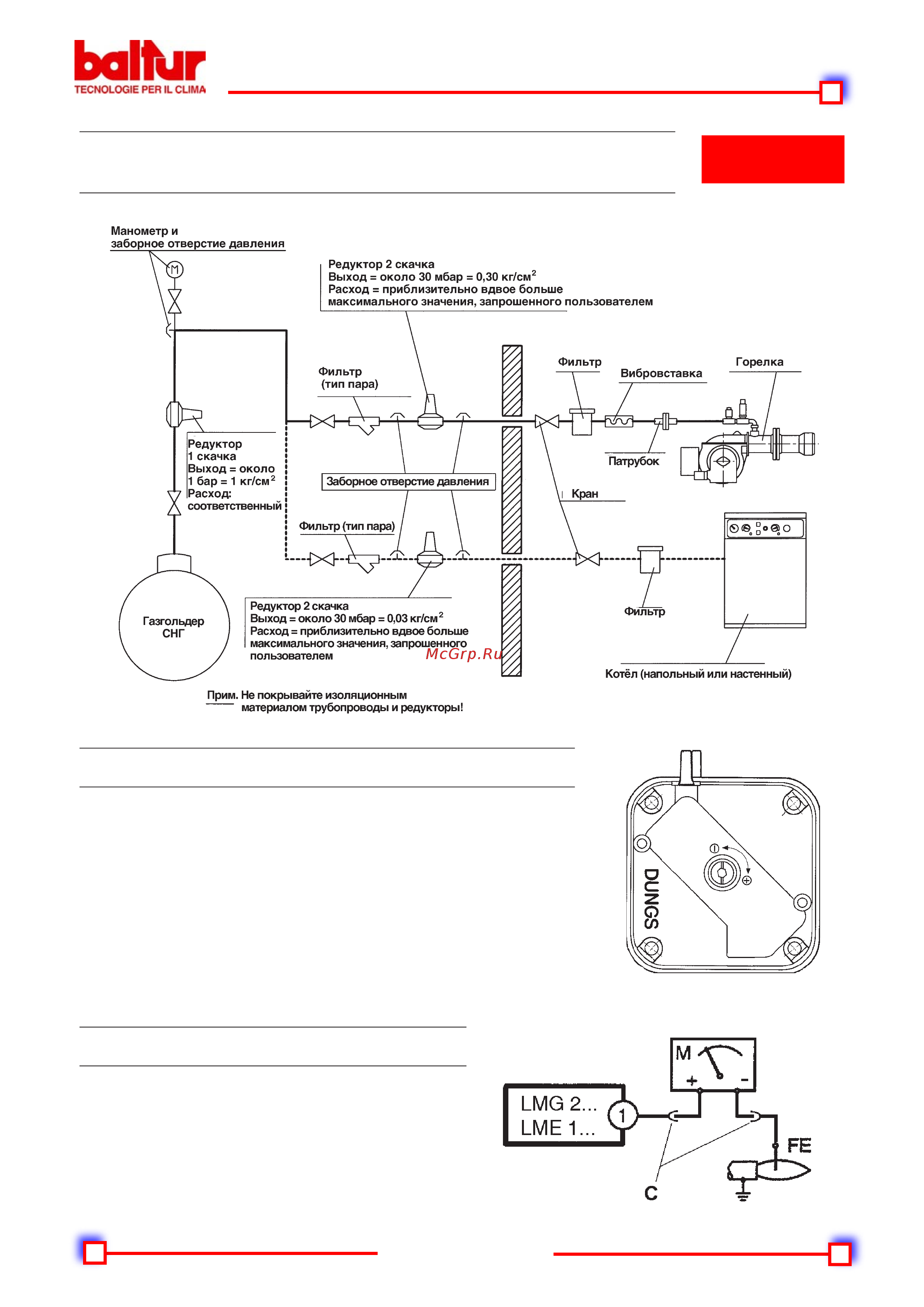

ПРИНЦИПИАЛЬНАЯ СХЕМА ДЛЯ УМЕНЬШЕНИЯ ДАВЛЕНИЯ
СНГ ДВУМЯ СКАЧКАМИ ДЛЯ ГОРЕЛКИ ИЛИ КОТЛА
BT 8721/2
ИСПР. 21/03/90
ВОЗДУШНЫЙ ПРЕССОСТАТ
Выполните регулировку прессостата после того, как были
отрегулированы остальные устройства горелки с прессостатом,
выставленным на начало отсчёта. При горелке, работающей на
низком расходе (1-я ступень), медленно поверните центральный
винт пресссостата по часовой стрелке до срабатывания блокировки
горелки.
После этого поверните винт против часовой стрелки приблизительно
на 1/2 оборота и вновь запустите горелку для контроля исправного
функционирования. Если горелка опять заблокируется поверните
винт ещё на 1/2 оборота.
Ionizzazione LMG_LME.tif
