12 / 21
0006081225_2007/05
БЛОК УПРАВЛЕНИЯ И КОНТРОЛЯ ДЛЯ ГАЗОВЫХ ГОРЕЛОК
маленькой и средней мощности с или без вентилятора (прерывистый режим работы*)
Обозначения
tw Время ожидания
t1 Время предварительного продува
t2 Защитное время
t3n Время построзжига
t3 Время предварительного розжига
t4 Интервал между “BV1-BV2” или “BV1-LR”
t10 Задержка на разрешение воздушного прессостата
t11 Время открывания сервопривода воздушной заслонки
“SA”
t12 Время закрывания сервопривода воздушной заслонки
“SA”
T20 Время на самоисключение программатора
2) Для атмосферных горелок до 120 кВт
3) Время максимального хода сервопривода
воздушной заслонки
4) Для мгновенных парогенераторов
5) Также для теплогенераторов
7) Имеются в распоряжении и для 100 ... 110 В; в
данном случае последними двумя цифрами будут
...17 вместо ...27
8) Без предохранителя. Использовать только с
монтажной колодкой AGK 86… или с внешним
предохранителем макс. 6,3 A с задержкой
срабатывания
9) t5 + время реакции реле пламени
* По технике безопасности необходимо обеспечить
останов на регулировку каждые 24 часа.
LGB21.../ LGB31
Контроль пламени д л я дутьевых горелок
одноступенчатых или двуступенчатых: Управление
воздушной заслонкой для предварительного продува
с объёмом воздуха для низкого пламени. LGB 21...
может быть использован для атмосферных горелок
и для обнаружения искры розжига.

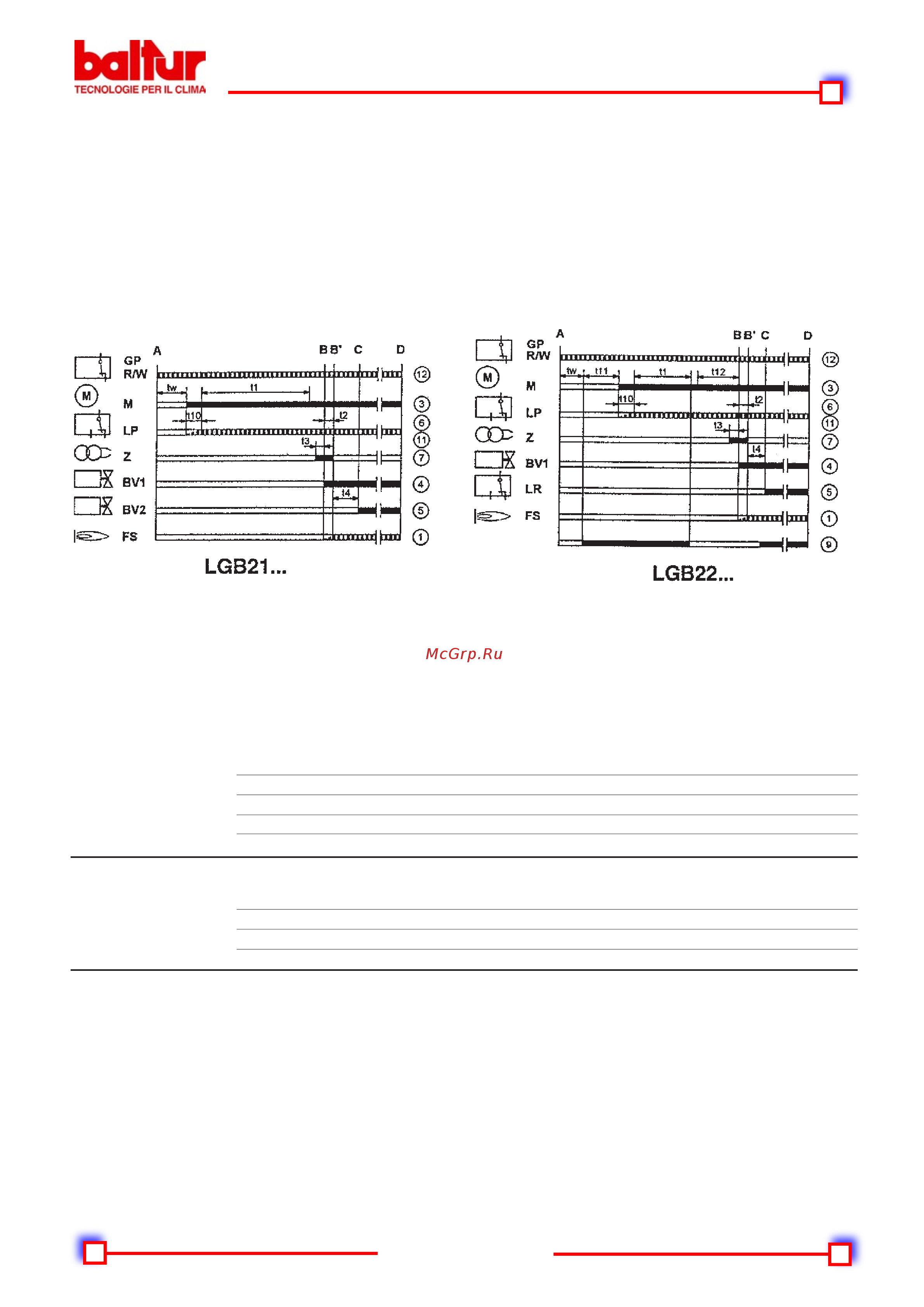

Рабочий график
LGB22.../ LGB32
Контроль пламени для дутьевых горелок
одноступенчатых или двуступенчатых: Управление
воздушной заслонкой для предварительного
продува с объёмом воздуха для высокого
пламени.
Пример соединений
Уп р а в л е н и е в о зд у ш н о й з а с л он к ой д л я
двуступенчатых горелок или модуляционных.
Предварительный продув (t1) с объёмом воздуха
для низкого пламени.
Пример соединений
Управление воздушной заслонкой для двуступенчатых
горелок или модуляционных. Предварительный
продув (t1) с объёмом воздуха для высокого
пламени.
Тип детектора пламени Тип tw t1 T2 t3n t3 t4 t5
9)
t10 t11
3)
t12 t20
LGB 2... s s s s s s s s s s s
мин. мин. макс. ок. ок. ок. макс. мин. макс. макс. ок.
Контроль пламени с управлением воздушной заслонкой для предварительного продува с объёмом воздуха для низкого пламени
Электродный датчик (FE) LGB21.130A27
4)7)
8 7 3 2,4 2 8 - 5 - - 6
или чувст. УФ элем-т Типа QRA... LGB21.230A27
5)
8 15 3 2,4 2 8 - 5 - - 38
С/без детектора LGB21.330A27 BT
5)
8 30 3 2,4 2 8 - 5 - - 23
искры LGB21.350A27
5)7)
8 30 5 4,0 2 10 - 5 - - 21
LGB21.550A27
5)
8 50 5 4,0 2 10 - 5 - - 2
Контроль пламени с управлением воздушной заслонкой для предварительного продува с объёмом воздуха для высокого
пламени (номинальная нагрузка)
Электродный датчик (FE) LGB22.130A27
4)
9 7 3 2,4 3 8 - 3 12 12 21
или чувст. УФ элем-т Типа QRA... LGB22.230A27
5)
9 20 3 2,4 3 8 - 3 16.5 16.5 2
LGB22.330A27 BT
5)7)
9 30 3 2,4 3 8 - 3 12 11 2
LGB22.330A270
5)8)
9 30 3 2,4 3 8 - 3 12 11 2
