0006081225_2007/05

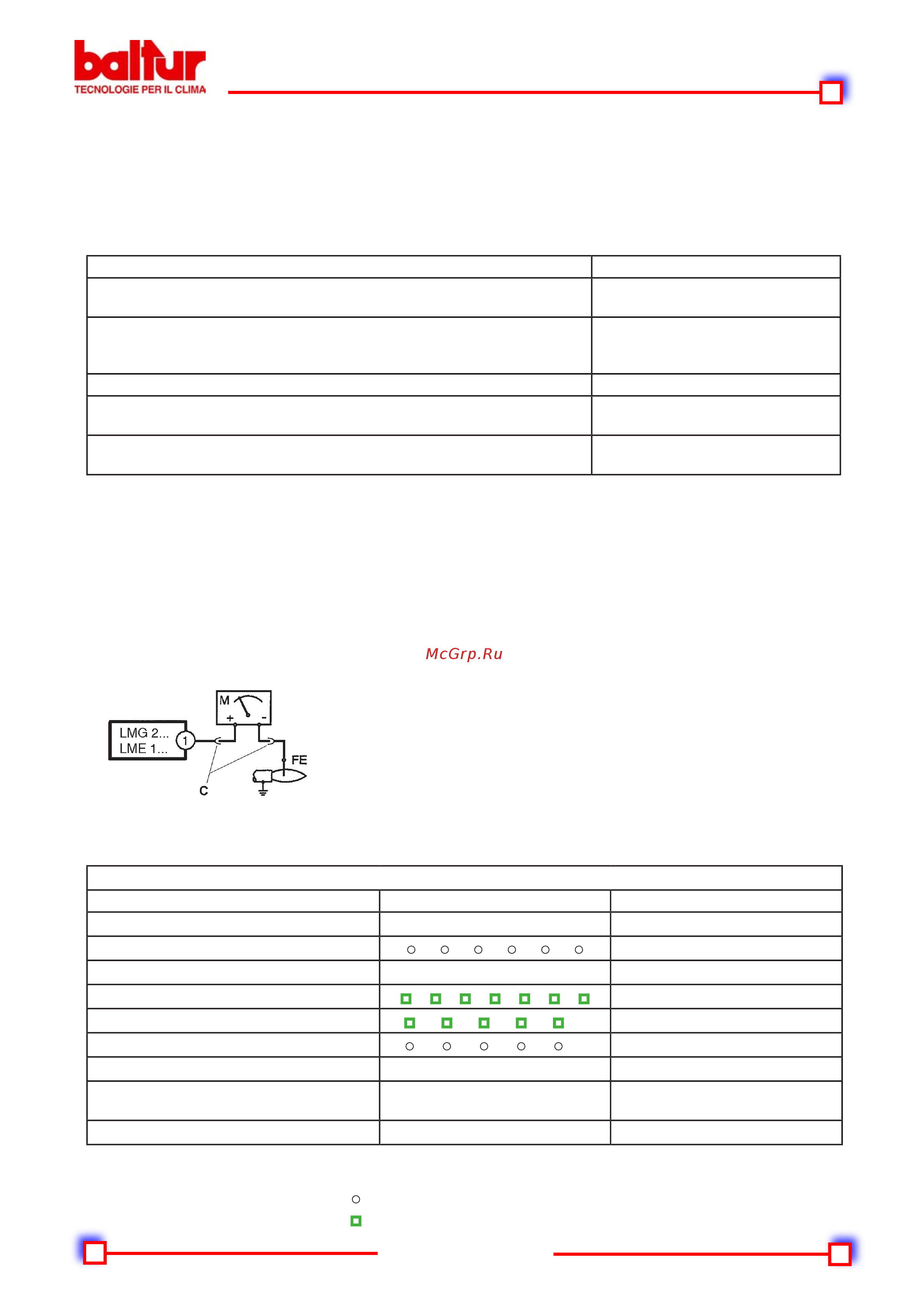

Блок управления газовой горелкой
Блок управляет 1- и 2-этапными газовыми горелками маленькой и средней мощности.
LME... и эта инструкция предназначены для использования OEMs, которые объединяют средства управления
горелками в своих продуктах.
Контроль пламени с исследованием ионизации
Напряжение UN = AC 230 V*
Датчик напряжения между пробой ионизации и заземлением (вольтметр
переменного тока Ri>=10 M
Переменный ток 115...240 V
Порог включения (ограничение нагрузки):
Включение (пламя есть) (амперметр постоянного тока Ri<=5
Выключение (пламени нет) ( амперметр постоянного тока Ri<=5
Постоянный ток>=1.5 A
Постоянный ток< =0.5 A
Датчик тока, необходимый для надежности операции Постоянный ток >=3 A
Переключение в случае слабого пламени в течение операции (LED
зеленые вспышки)
Приблизительно постоянный ток
5 A
Короткое замыкание между пробой ионизации и заземлением
(амперметр переменного тока Ri<=5 k)
Максимальный переменный ток
100...300 A
* В случае применения за пределами Евросоюза, предусмотрены колебания переменного тока 230 V +-10%.
Примечание
С аналогичным качеством пламени, датчик потока с LME... может быть другим, чем с LMG.../LGB...
Контроль пламени с ионизацией может быть достигнуто с использованием проводимости и регулированием
эффекта пламени. Усилитель сигнала пламени отвечает только на компонент потока постоянного тока сигнала
пламени. Короткое замыкание между пробой ионизации и заземлением выключает горелку.
Измерение потока
Легенда
C электролитический конденсатор 100...470 F; DC 10...25 V
ION проба ионизации
M микроамперметр, Ri max. 5000
Индикаторы операционного статуса
В течение запуска индикаторы статуса могут быть следующими:
Цветовое табло(LED)
Статус Цветовой код Цвет
Ожидайте следующее время ”время”
O . . . . . . . . . . . . . . .
Нет
Фаза воспламенения
● O
● O
● O
● O
● O
●
Мигающий желтый
Горение стабильное
□ . . . . . . . . . . . . . . .
Стабильный зеленый
Горение нестабильное
■ O
■ O
■ O
■ O
■ O
■ O
■
Мигающий зеленый
Посторонний свет при запуске горелки
■ ▲
■ ▲
■ ▲
■ ▲
■ ▲
Переменный зеленый-красный
Излишнее напряжение
● ▲
● ▲
● ▲
● ▲
● ▲
Переменный желтый-красный
Ошибка, тревога
▲ . . . . . . . . . . . . . . . .
Стабильный красный
Код ошибки (обратитесь к “Таблице
ошибок”)
▲ O ▲ O ▲ O ▲ O
Мигающий красный
Диагностика интерфейса
▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲
Вспышки красного цвета
Легенда
.... Устойчивый
▲ Красный
O Нет
● Желтый
■ Зеленый
