Baltur BTG 3,6P [16/24] Газовый комбинированный клапан моноблок dungs мод mb zrdle b01
![Baltur BTG 3,6P [16/24] Газовый комбинированный клапан моноблок dungs мод mb zrdle b01](/views2/1423595/page16/bg10.png)
14 / 21
0006081225_2007/05
N° 0002910311
ИСПР. 13/01/2004

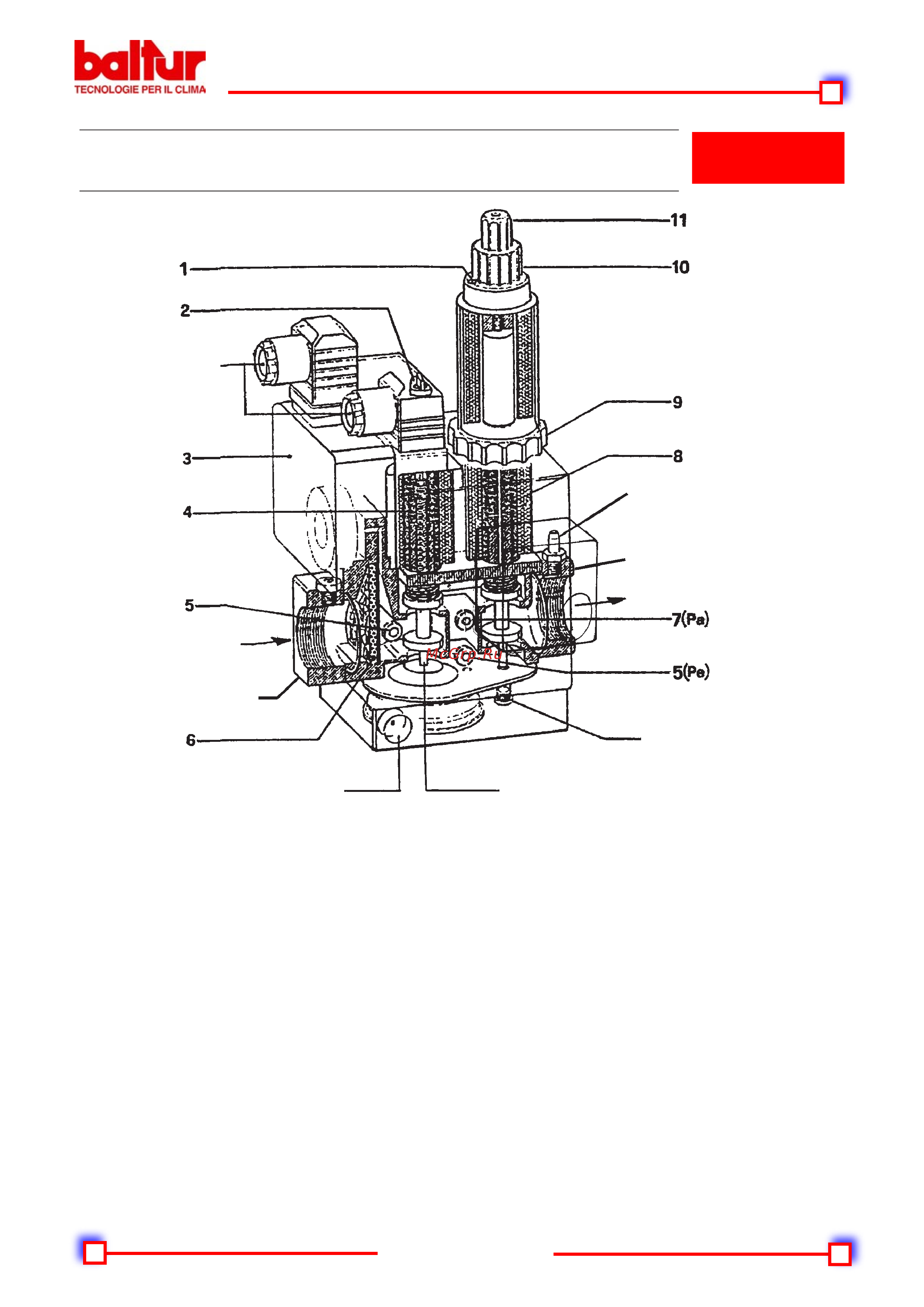

ГАЗОВЫЙ КОМБИНИРОВАННЫЙ КЛАПАН (моноблок)
DUNGS мод. MB-ZRDLE...B01
1 Стопорный винт регуляторов пламени 1-ой и 2-ой ступеней
2 Крышка винта регулировки стабилизатора давления
3 Прессостат мин. давления газа
4 Предохранительный клапан
5 Заборное отверстие для давления на входе газа
6 Фильтр
7 Заборное отверстие за стабилизатором давления (Pa)
8 Главный клапан (1-я и 2-я ступени)
9 Кольцо регулировки подачи для пламени 1-ой ступени
10 Ручка регулировки подачи для пламени 2-ой ступени
11 Защитная крышка (с ручкой) устройства регулировки начальным быстрым скачком
12 Прессостат макс. давления газа
ПРИМ.: вращение против часовой стрелки подающих устройств приводит к увеличению подачи, по
часовой - к уменьшению.
направление
потока
электрические
соединения
фланец на входе
фланец на
выходе
заглушка
забор давления на выходе
клапана
сброс давления стабилизатора
стабилизатор давления
