Baltur BTG 3,6P [8/24] Соединение горелки с котлом

6 / 21

0006081225_2007/05

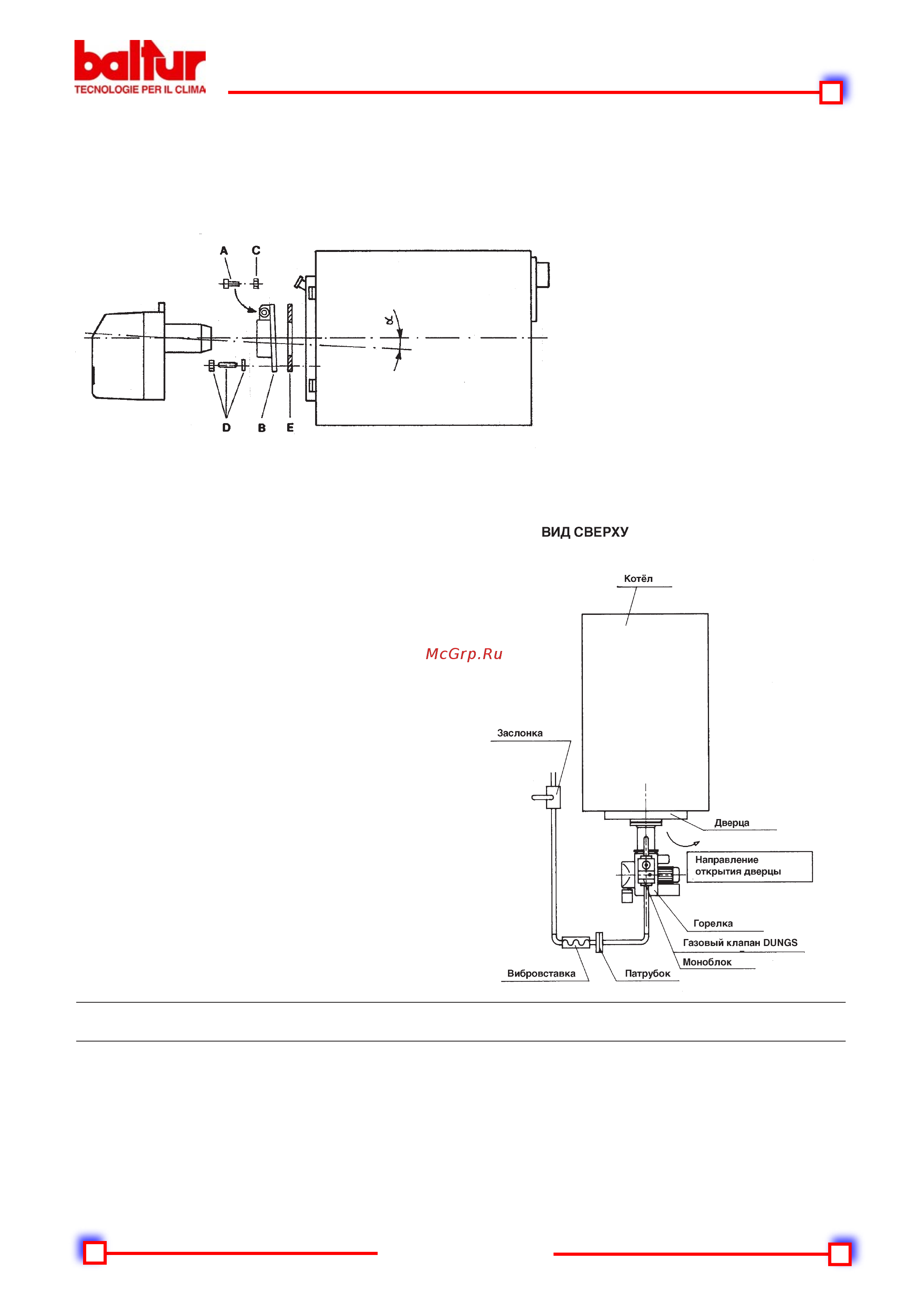

СОЕДИНЕНИЕ ГОРЕЛКИ С КОТЛОМ

СО СВОБОДНЫМ ФЛАНЦЕМ

- Закрепить фланец (B) к котлу при помощи 4 шпилек (D), а между ними проложить прокладку (E);

- Продеть горелку во фланец и затянуть винт (A) с гайкой (C).

ВНИМАНИЕ! Во время крепления

горелки к фланцу поместите

о с ь г ол о в к и г о р е н и я ,

как показано на рисунке

(угол α)

0002932940B

BT 8871_ru.tif

ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ

Если термостаты отключены, то после закрывания главного выключателя, напряжение доходит до блока

управления и контроля, который после небольшого ожидания переходит на розжиг горелки в соответствии

с предусмотренной программой. Таким образом включается двигатель вентилятора, который вызывает

пуск предварительного продува камеры сгорания. После этого происходит розжиг, а 3 секунды спустя,

открывается предохранительный клапан и рабочий (главный). Появление пламени, которое обнаруживается

контрольным устройством, позволяет перейти на фазу розжига и завершить её. Если пламя не возникнет,

блок управления помещается в положение “защитная блокировка” за 3 минуты с момента открытия газовых

клапанов (функционирование и безопасность). В случае “защитной блокировки” газовые клапаны сразу же

закрывают. Для восстановления работы блока и выхода из блокировки необходимо нажать красную кнопку

на блоке.

На горелке имеется соединительный свободный

фланец на головке горения. При креплении горелки

к котлу необходимо правильным образом разместить

данный фланец так, чтобы головка горения поместилась

в топку на ту длину, которую установил Изготовитель

котла. После того, как горелка была правильно

соединена с котлом необходимо подключить к ней

газовый трубопровод. На газовом клапане DUNGS

мод. MB... помещается фильтр и стабилизатор

давления газа, поэтому на газоподводящем

трубопроводе должен быть монтирован только

отсечной кран и вибровставка.

Только в том случае, когда давление газа превышает

максимально допустимое нормами значение

(400 мм ВС) необходимо монтировать на газовом

трубопроводе, с наружной стороны котельной,

подходящий редуктор давления. Рекомендуем

установить колено прямо на газовой линии горелки

перед тем, как выполнить монтаж съёмного патрубка.

Этот вариант позволит открыть возможную дверцу

котла после того, как был открыт сам патрубок.

Вышеизложенная информация чётко отражена на

рисунке (BT 8871).

Газоподводящий трубопровод должен подбираться с учётом его длины и расхода газа согласно стандарту

UNI, кроме этого, он должен быть герметичным и перед испытанием горелки его необходимо соответственным

образом проверить. На данном трубопроводе, вблизи горелки, необходимо обязательно установить

подходящий патрубок, который поможет более лёгкому демонтажу горелки и/или открытию дверцы котла.
