Baltur BTG 3,6P [22/24] Схема установки с пульверизатором

20 / 21

0006081225_2007/05

возможное соединение для запасного газа

газгольдер пульверизатор

блок сокращения 1-го

скачка

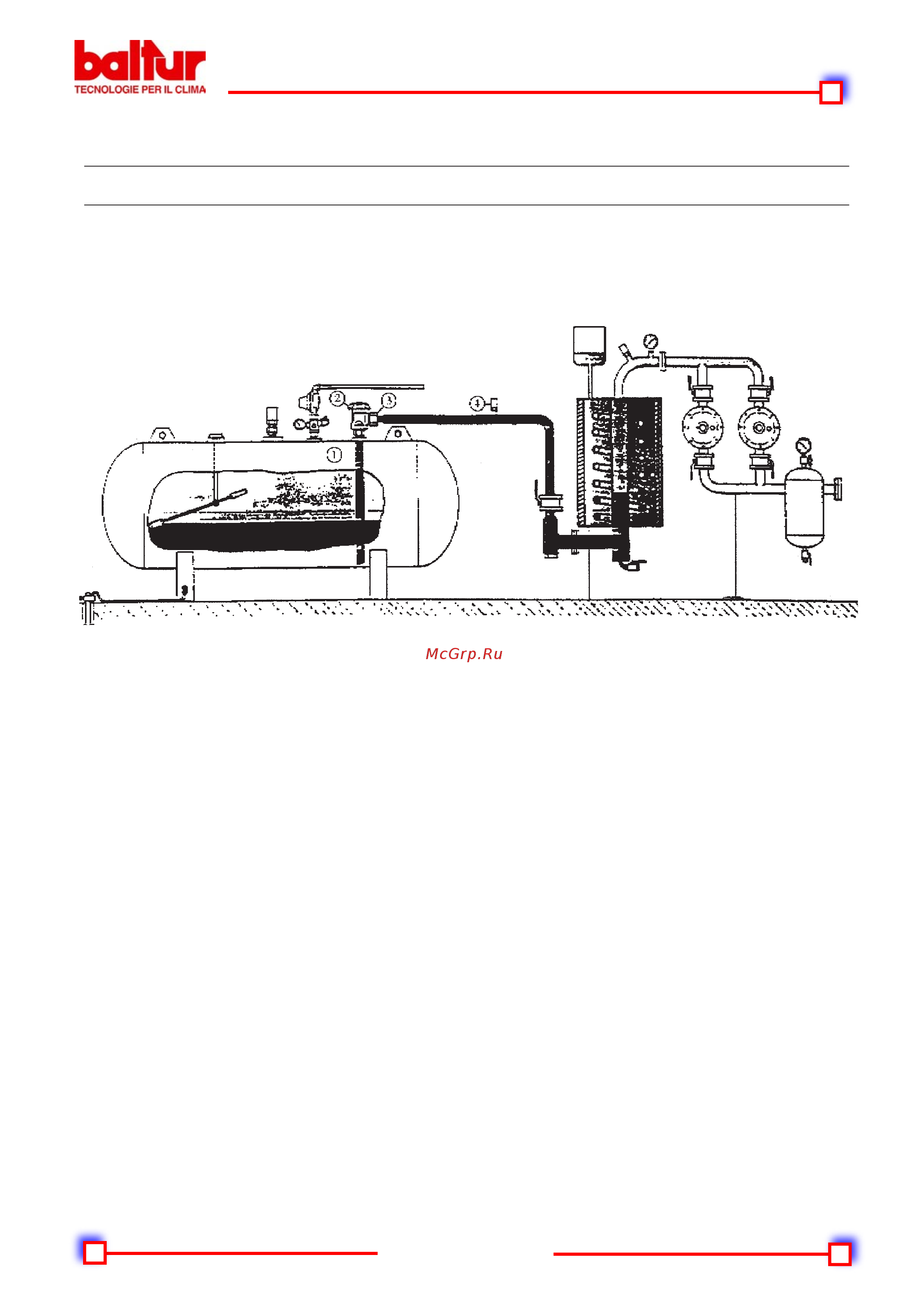

СХЕМА УСТАНОВКИ С ПУЛЬВЕРИЗАТОРОМ

Предупреждения

- Пульверизатор считается опасной точкой, поэтому его необходимо устанавливать на безопасном расстоянии от

строений.

- Электроустановка должна быть следующая: AD-PE (взрывобезопасная - испытана на взрыв).

- Трубопровод для СНГ должен выполняться из стали SS со сваренными или фланцевыми соединениями PN 40

(номинальное давление 40 бар). Запрещается применять резьбовые соединения.

Спецификация материалов

1) Клапан забора жидкости.

2) Кран подачи жидкости с ограничителем потока.

3) Стальные патрубки с хвостовиком, который нужно сварить, и медной шайбой.

4) Предохранительный клапан (18 бар) со стальным патрубком, который нужно приварить.
