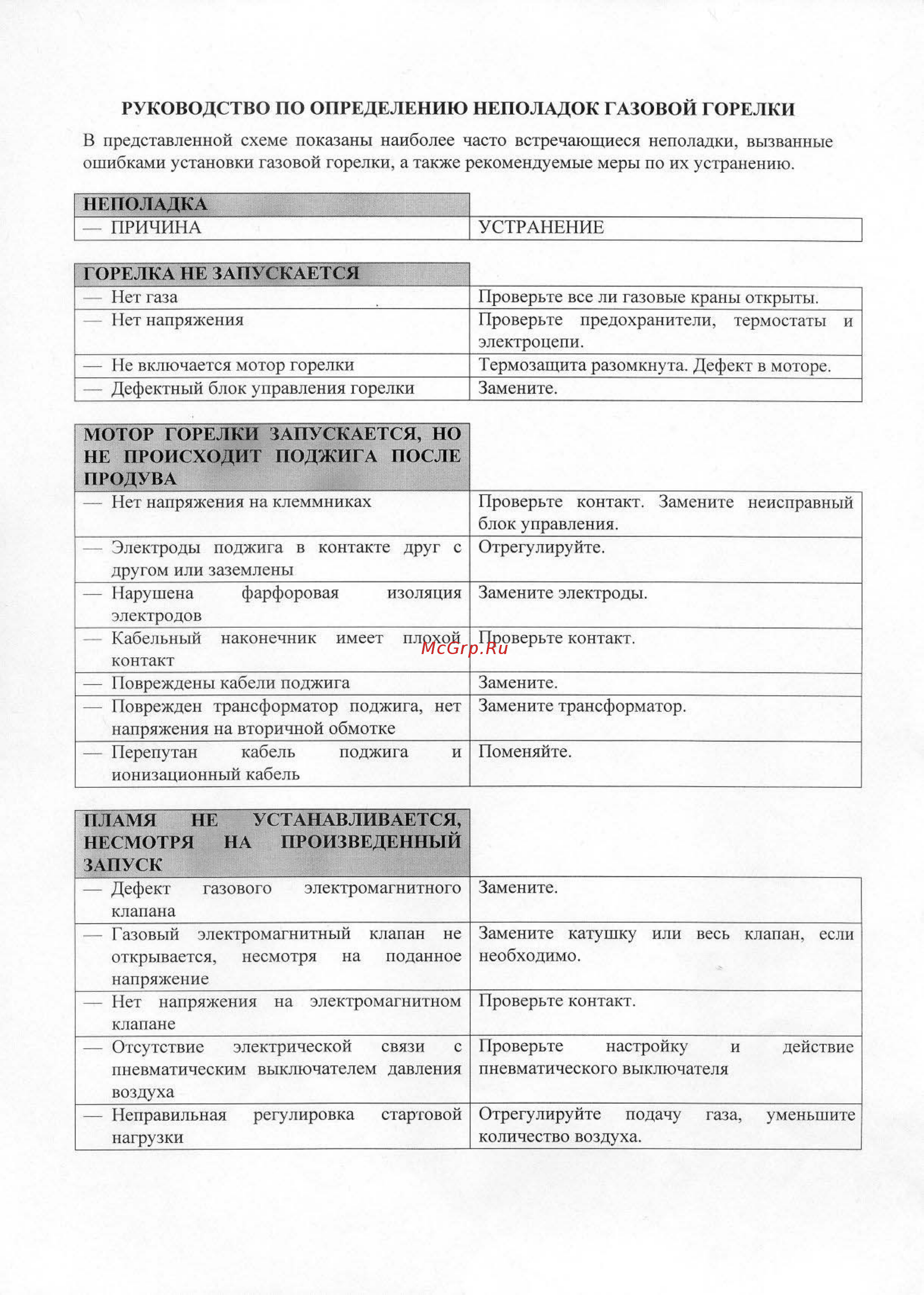

16 РУКОВОДСТВО ПО ОПРЕДЕЛЕНИЮ НЕПОЛАДОК ГАЗОВОЙ ГОРЕЛКИ В представленной схеме показаны наиболее часто встречающиеся неполадки вызванные ошибками установки газовой горелки а также рекомендуемые меры по их устранению НЕПОЛАДКА ПРИЧИНА _____________ УСТРАНЕНИЕ ГОРЕЛКА НЕ ЗАПУСКАЕТСЯ Нет газа Нет напряжения Не включается мотор горелки Дефектный блок управления горелки МОТОР ГОРЕЛКИ ЗАПУСКАЕТСЯ НО НЕ ПРОИСХОДИТ ПОДЖИГА ПОСЛЕ ПРОДУВА Нет напряжения па клеммниках Электроды поджига в контакте друг с другом или заземлены Нарушена фарфоровая изоляция электродов Кабельный наконечник имеет плохой контакт Повреждены кабели поджига Поврежден трансформатор поджига нет напряжения на вторичной обмотке Перепутан кабель поджига и ионизационный кабель ПЛАМЯ НЕ УСТАНАВЛИВАЕТСЯ НЕСМОТРЯ НА ПРОИЗВЕДЕНИИ Й ЗАПУСК Дефект газового электромагнитного клапана Газовый электромагнитный клапан не открывается несмотря на поданное напряжение Нет напряжения па электромагнитном клапане Отсутствие электрической связи с пневматическим выключателем давления воздуха Неправильная регулировка стартовой нагрузки Проверьте все ли газовые краны открыты Проверьте предохранители термостаты и электроцепи Гермозащита разомкнута Дефект в моторе Замените Проверьте контакт блок управления Отрегулируйте Замените неисправный Замените электроды 11ровсрьтс контакт Замените Замените трансформатор Поменяйте Замените Замените катушку необходимо или весь клапан если Проверьте контакт Проверьте настройку пневматического выключателя Отрегулируйте подачу количество воздуха и действие газа уменьшите
