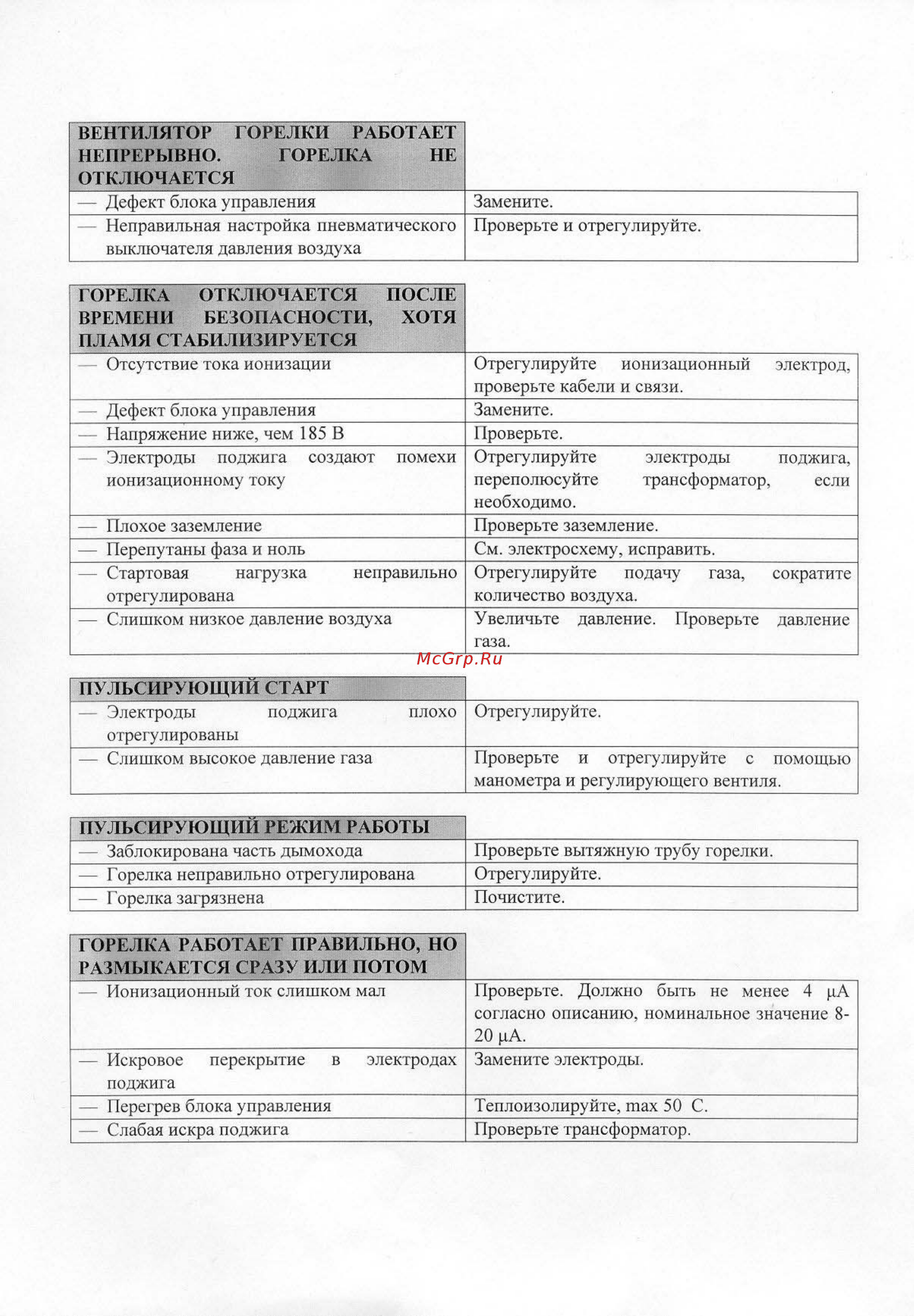

17 ВЕНТИЛЯТОР ГОРЕЛКИ РАБОТАЕТ НЕПРЕРЫВНО ГОРЕЛКА НЕ О 1 КЛЮЧАЕТС Я Дефект блока управления Неправильная настройка пневматического выключателя давления воздуха Замените Проверьте и отрегулируйте ГОРЕЛКА ОТКЛЮЧАЕТСЯ ПОСЛЕ ВРЕШ НИ БЕЗОПАСНОСТИ ХОТЯ ПЛАМЯ СТАБИЛИЗИРУЕТСЯ____________ __ Отсутствие тока ионизации Отрегулируйте ионизационный проверьте кабели и связи Замените Дефект блока управления Напряжение ниже чем 185 В Проверьте Электроды поджига создают помехи Отрегулируйте электроды ионизационному току псрсполюсуйте трансформатор необходимо Плохое заземление Проверьте заземление См электросхему исправить Перепутаны фаза и ноль Стартовая нагрузка неправильно Отрегулируйте подачу газа отрегулирована количество воздуха Слишком низкое давление воздуха Увеличьте давление Проверьте газа ПУЛЬСИРУЮЩИЙ СТАРТ Электроды поджига отрегулированы Слишком высокое давление газа плохо ПУЛЬСИРУЮЩИЙ РЕЖИМ РАБОТЫ Заблокирована часть дымохода Горелка неправильно отрегулирована Горелка загрязнена ГОРЕЛКА РАБОТАЕТ ПРАВИЛЬНО НО РАЗМЫКАЕТСЯ СРАЗУ ИЛИ ПОТОМ Ионизационный ток слишком мал Искровое перекрытие в электродах поджига Перегрев блока управления Слабая искра поджига электрод поджига если сократите давление Офегу пируйте Проверьте и отрегулируйте с помощью манометра и регулирующего вентиля Проверьте вытяжную трубу горелки Отрегулируйте Почистите Проверьте Должно быть не менее 4 рА согласно описанию поминальное значение 820 рА Зам е ните эле к ф ц ы Теплоизолируйте шах 50 С Проверьте трансформатор
