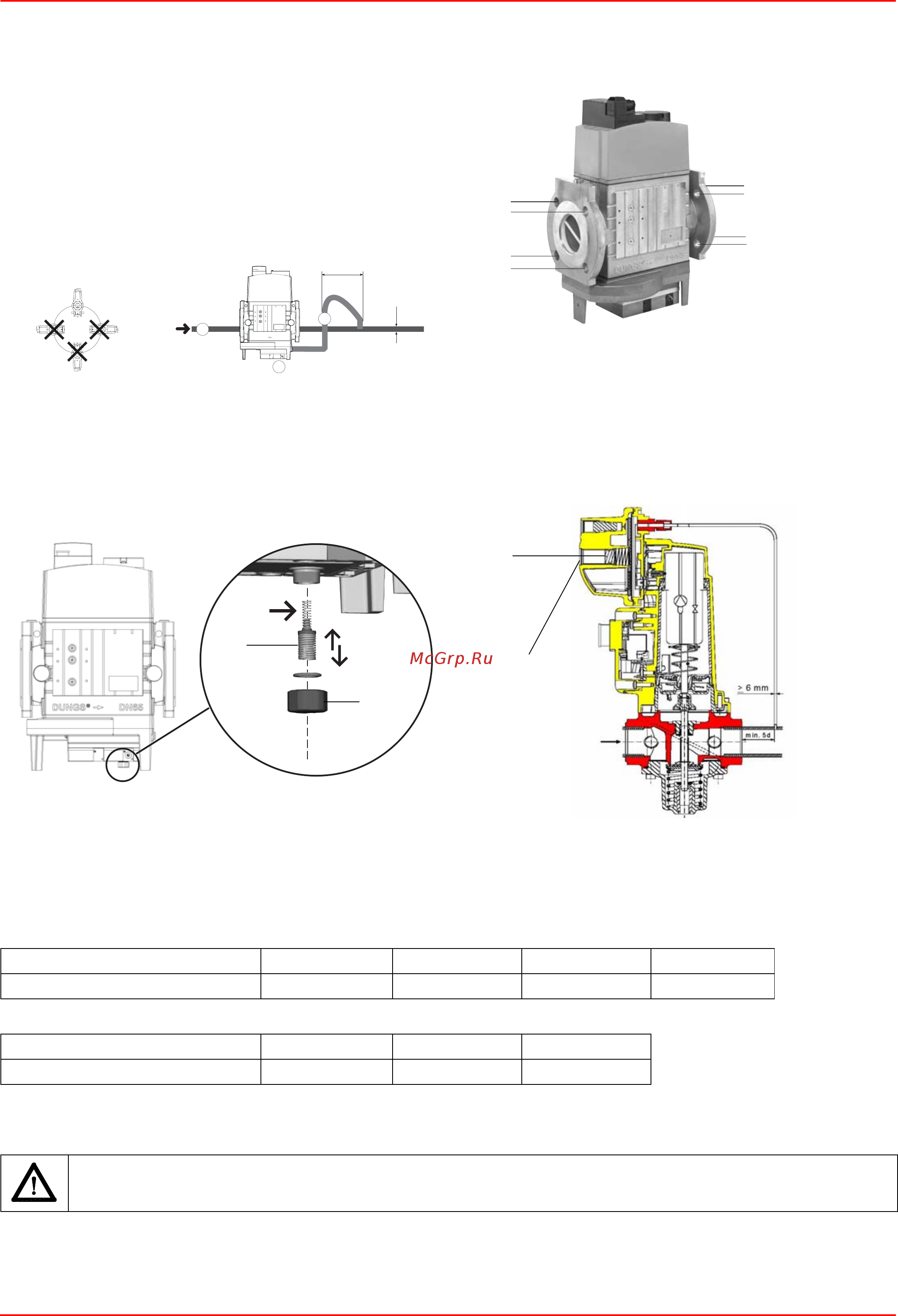

![CIB Unigas КTPW 1800 [16/60] Диапазон регулирования давления](/views2/1434312/page16/bg10.png)
C.I.B. UNIGAS - M039207NB
16
МУЛЬТИБЛОК DUNGS MBC1900-3100-5000SE (Гpуппа клапанов с фланцами)
Диапазон регулирования давления
Диапазон регулирования давления, за клапанной группой меняется, в зависимости от типа пружины, входящей в комплект
клапанной группы.
Обозначения
1 пружина
2 заглушка
Гpуппа газовых клапанов DUNGS MBC:
Гpуппа газовых клапанов SIEMENS VGD с исполнительныx механизом "SKP":
После монтажа газовой рампы выполнить электрические подсоединения ее компонентов: клапанной группы, реле давления и
блока контроля герметичности.
Монтаж
1. Вставить винты
А
2. Установить прокладки
3. Затянуть винты В
4. Затянуть винты А + В
5. Обратить внимание на правильное расположение прокладки!
6. После монтажа проверить герметичность и работу.
7. Демонтаж производить в обратном порядке.
Рис. 9
DUNGS MBC..SE Исполнительный механизм "SKP"
Диапазон работы (мбар) 4 - 20 20 - 40 40 - 80 80 - 150
Цвет пружины - красный черный зеленый
Диапазон работы (мбар) 0 - 22 15 - 120 100 - 250
Цвет пружины нейтральный желтый красный
ВНИМАНИЕ: после монтажа газовой рампы согласно схеме
на Рис. 6, необходимо провести тестирование на
герметичность газового контура, согласно требований действующих нормативов.
ПОЗИЦИИ ПРИ
МОНТАЖЕ
ОПЦИЯ
10 = Импульсная трубка
njo/!6!y!EO
EO
2
22
21
"
#
#
"
#
#
"
"
1
2
2
1
