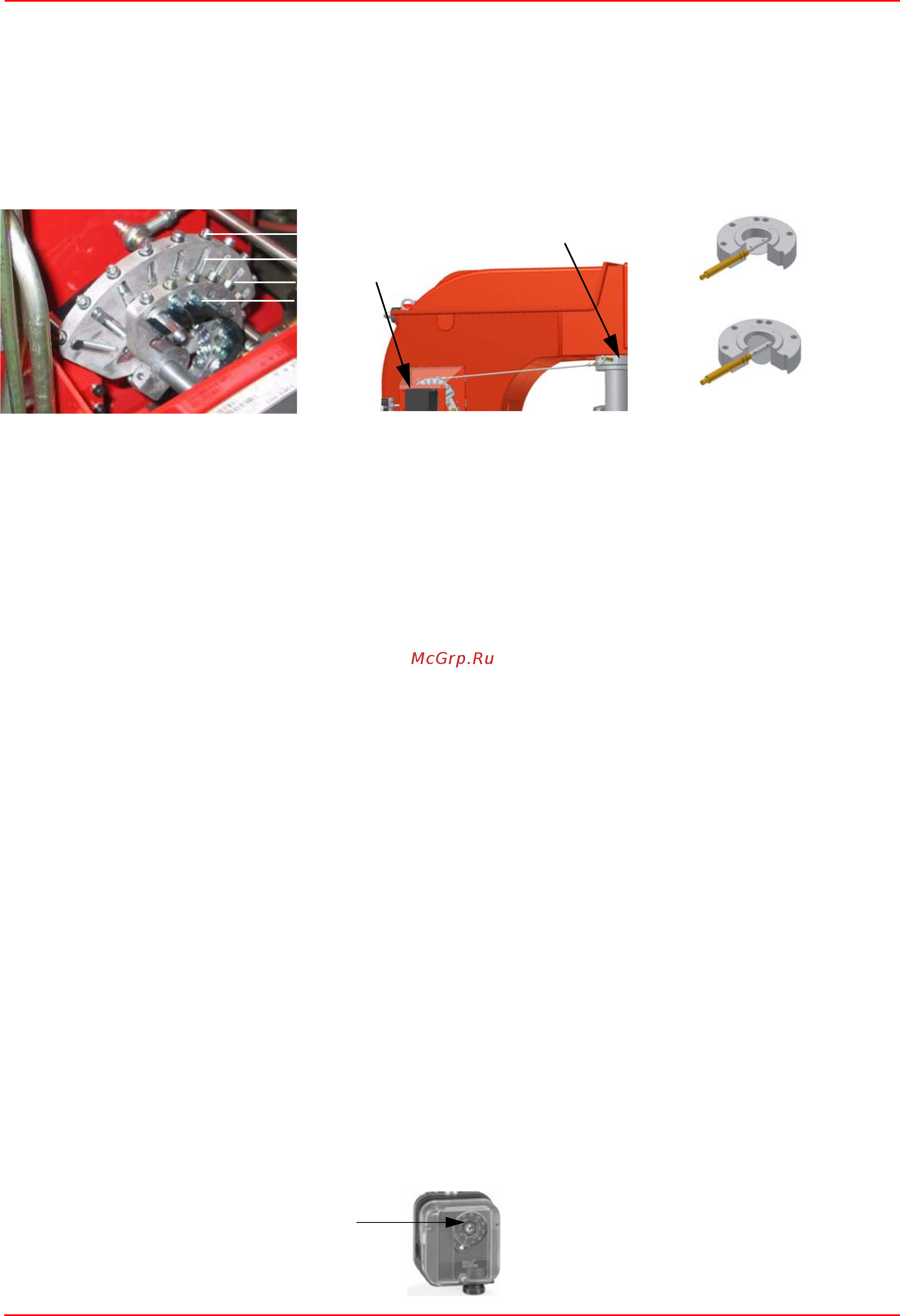

C.I.B. UNIGAS - M039207NB
33
III) слегка ниже значения максимальной мощности (90°).
13 Установить термостат ТАВ на минимальную мощность с тем, чтобы сервопривод сработал на закрытие;
14 Смещать кулачок III в сторону минимальной мощности, с тем, чтобы сервопривод начал закрываться, до тех пор, пока два
подшипничка не совместятся с регулировочным винтом, относящимся к самой низкой точке: закручивать винт V1 для
увеличения расхода, откручивать - для уменьшения.
15 Вновь сместить кулачок III в сторону минимальной мощности, повторить все до следующего винта и повторять эти
операции, описанные в предыдущем пункте, до тех пор, пока не получите желаемое значение минимальной мощности
горелки (малое пламя).
16 Теперь можно перейти к регулировке реле давления (см. следующий параграф).
Регулировка реле давления воздуха
Регулировка реле давления воздуха выполняется следующим образом:
z Снимите прозрачную пластиковую крышку.
z После выполнения регулировки расхода воздуха и топлива включите горелку и на фазе предварительной продувки
медленно поворачивайте регулировочное кольцо VR (чтобы увеличить давление настройки) по часовой стрелке до тех пор,
пока не сработает аварийная блокировка горелки.
z Считать на шкале значение давления и уменьшить его на 15%.
z Повторите цикл запуска горелки, проверяя, что она правильно функционирует.
z Установите на место прозрачную крышку реле давления.
Регулировка реле минимального давления газа
Для калибровки реле давления газа выполните следующие операции:
z Убедиться в том, что фильтр чистый
z Снимите крышку из прозрачного пластика.
z При работающей горелке на максимальной мощности, измерьте давление на штуцере отбора давления реле
минимального давления газа.
z Медленно закрывайте ручной отсекающий кран, находящийся перед реле давления (см. график монтажа газовых рамп),
вплоть до снижения давления на 50% от значения считанного ранее. Убедитесь, что значение СО в уходящих газах не
увеличилось: если значение СО выше нормативных значений, открывайте медленно отсекающий клапан, пока значение
не снизится до вышеуказанного значения.
z Убедитесь, что горелка работает нормально.
z Вращайте регулировочное кольцо реле давления по часовой стрелке (для увеличения давления), вплоть до отключения
горелки.
z Полностью откройте ручной отсекающий клапан.
z Установите на место прозрачную крышку.
Регулировка реле максимального давления газа (там, где оно присутствует)
Для настройки реле действовать следующим образом:
z снять прозрачную пластмассовую крышку;
z замерить давление газа в сети без пламени в горелке;
z установить на регулировочном кольце VR, значение, считанное в п.2 и увеличив его на 30%;
z установить вновь на место прозрачную пластмассовую крышку
Реле давления для контроля утечек газа PGCP (с электронным блоком контроля пламени Siemens
LDU/Siemens LMV)
z Снять прозрачную пластмассовую крышку на реле давления.
z Отрегулировать реле давления PGCP на то же значение, на которое отрегулировано реле минимального давления газа.
z Установить на место прозрачную пластмассовую крышку.
V1
V2
SV1
SV2
SC
SC
VF
Дроссельный клапаноткрыт
Дроссельный клапан закрыт
VR
